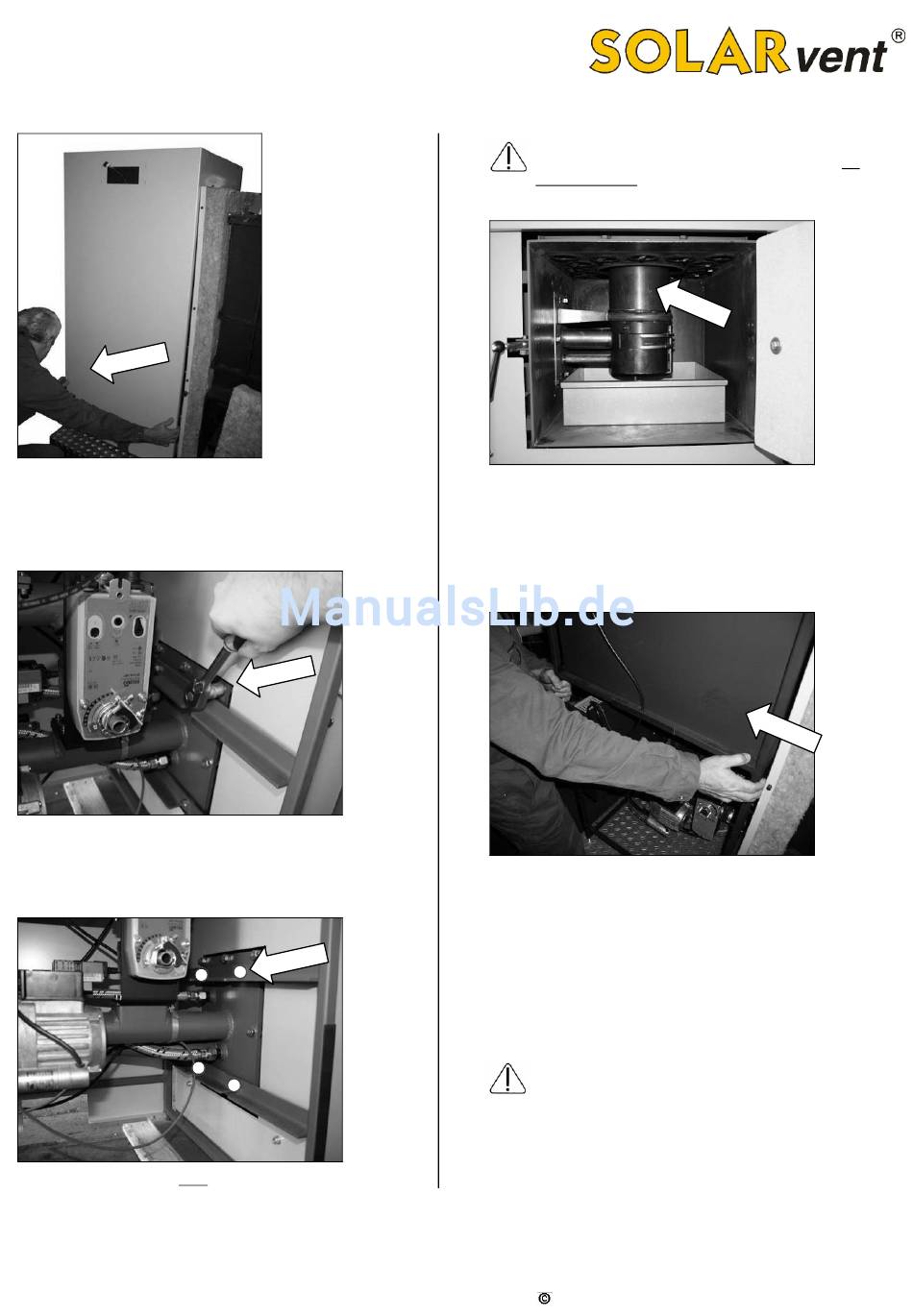

Abb. 8:
Als nächstes das Front- und auch das Rückblech
der Fördereinheit abnehmen. Das Blech im unteren Bereich
nach vorne abziehen, um es von der magnetischen
Befestigung zu lösen.
Abb. 9:
Mit einer 17-er Ratsche 8 Stück Mutter M10 vom
Zwischenflansch entfernen, damit die Fördereinheit vom
Zwischenflansch gelöst werden kann.
Abb. 10: Diese Schrauben nicht zur Demontage lösen.
8
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
Die vier Muttern, welche das obere und untere
Winkelprofil mit dem Zwischenflansch verbinden, auf
keinen Fall lösen, da an diesen Muttern der komplette
Brenner befestigt ist !
Abb. 11: Die Kesseltüre vorne öffnen und das Flammrohr
vom Brenner nach oben abheben, um es vom Brenner zu
lösen. (Das Rohr locker, etwas versetzt auf den Brenner
aufsetzen, damit der Brenner frei ist und herausgezogen
werden kann.)
Abb. 12: Fördereinheit mit zwei Personen vom Kessel ziehen.
Durch das Herausziehen des Brenners durch den
Zwischenflansch
wird
die
Brenner vom Kessel gelöst. Die Fördereinheit kann nun
in den Heizraum transportiert werden. Bitte möglichst
aufrecht transportieren.
Auf keinen Fall vorne am Brenner anheben, da so über
die Hebelwirkung die Fördereinheit beschädigt werden
kann.
SOLARvent Biomasse-Heizsysteme GmbH
Fördereinheit
inklusive
