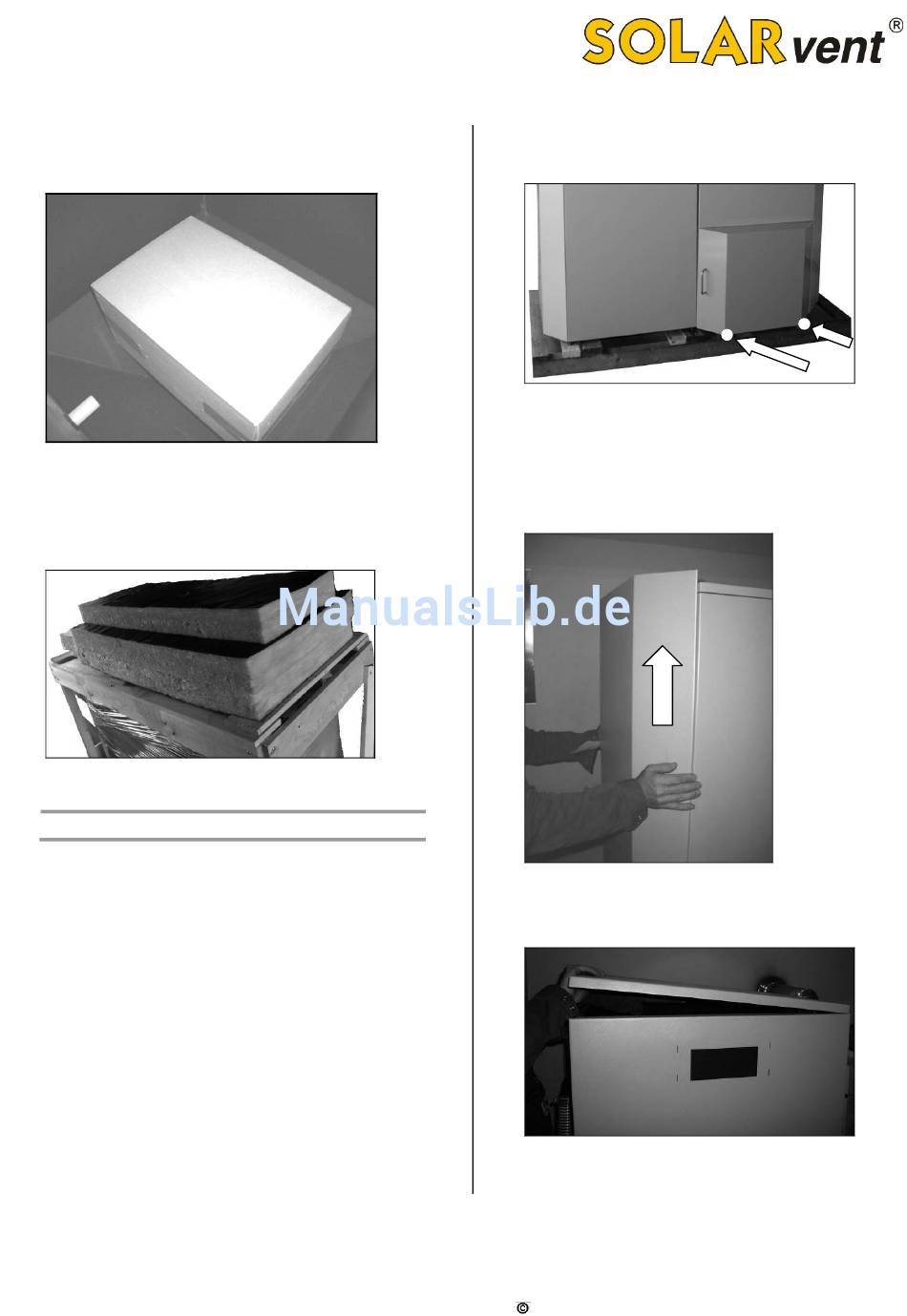

• Das Saugzuggebläse befindet sich im Zwischenbehälter
(Behälter der Pellets-Fördereinheit):
Abb. 3:
• Auf dem Holzverschlag der Pelletheizung befinden sich
5 Isolierformteile zur Isolation der Pelletheizung.
Abb. 4:
2
Montage
2.1
Demontage und Einbringung in den Heizraum
Für eine schnelle und unkomplizierte Einbringung der
Pelletsheizung halten Sie sich bitte an die nachfolgend
beschriebene Demontageanleitung.
• Benötigte Werkzeuge für die Demontage / Montage:
Inbus-Steckschlüsselsatz, Stecknusssatz mit Ratsche
Größe 10, 13, 17, Schraubendreher, Akku-Schrauber
mit Steck-Nussadapter + Bits (empfohlen), Wasser-
waage, Multimeter bzw. Phasenprüfer, Heißluftfön.
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
Demontage der Kesselanlage in mehrere, leicht zu
transportierende Einzelteile:
Abb. 5:
Mit einer 17-er Ratsche die vier Befestigungs-
schrauben, welche sich unter der Holzpalette unter dem
Kesselkörper befinden, entfernen.
Demontage der Fördereinheit vom Kesselkörper:
Abb. 6:
Das Trapezblech nach oben heben, um es von der
Pellets-Fördereinheit abzunehmen.
Abb. 7:
Deckel der Fördereinheit abheben.
SOLARvent Biomasse-Heizsysteme GmbH
7
