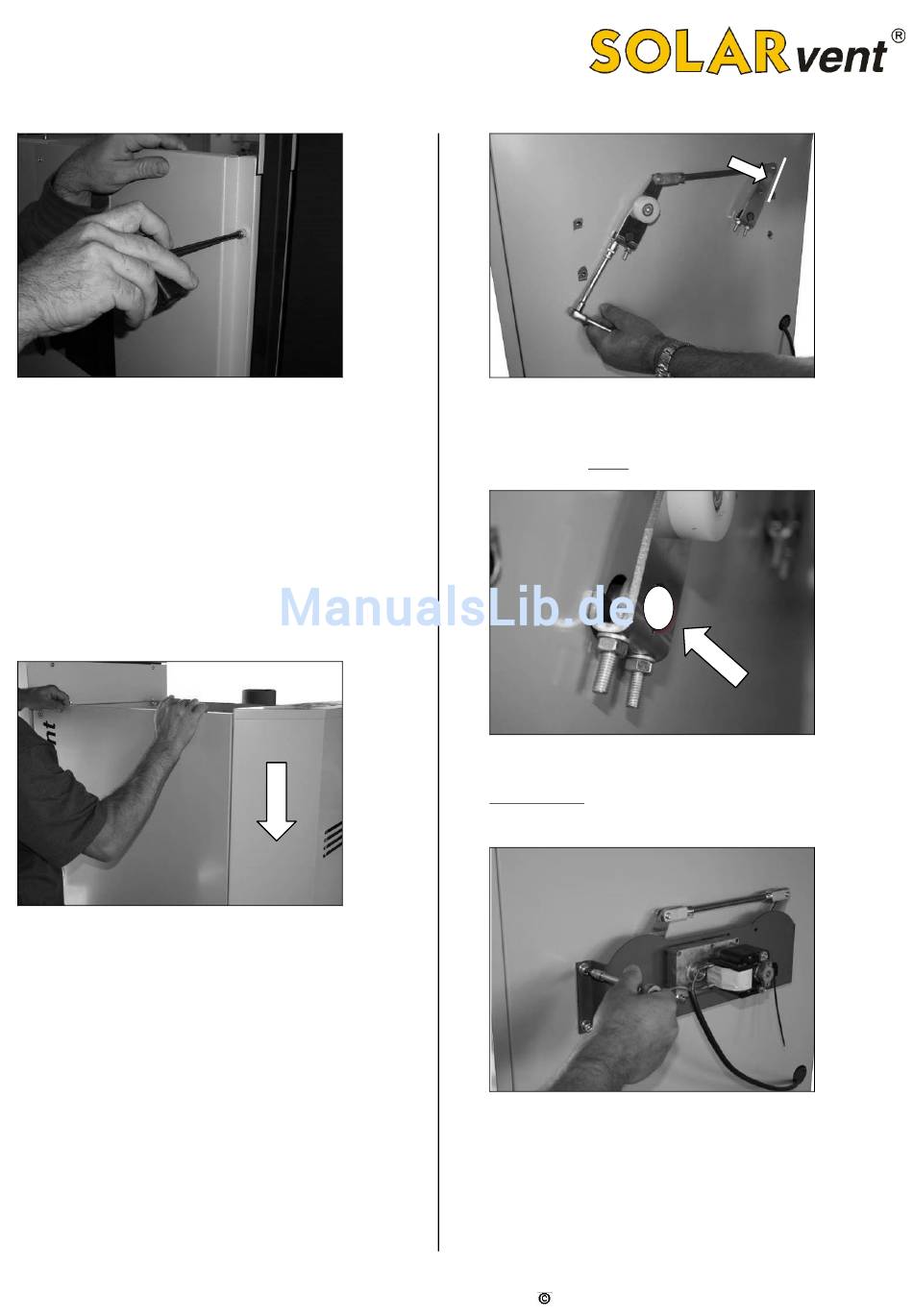

Abb. 28 Nun das rückseitige Blech wieder am Kessel
montieren, indem Sie dieses in die (8) Inbusschrauben
einhängen und danach ca. 1 cm nach unten schieben. Wenn
das Blech richtig eingeschoben ist, muss der obere Rand mit
dem linken und dem rechten Seitenteil bündig sein. Nun mit
einem Inbussteckschlüssel alle (8) Inbusschrauben anziehen.
Nehmen Sie anschließend die Isolierung für die
„Frontseite" und montieren Sie diese auf die Vorder-
seite des Kessels.
Abb. 29: Montieren Sie das Frontblech am Kessel, indem Sie
dieses in die (6) Inbusschrauben einhängen und danach ca. 1
cm nach unten schieben. Wenn das Blech richtig einge-
schoben ist, muss der obere Rand mit dem linken und dem
rechten Seitenteil bündig sein.
12
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
Abb. 30: Stecken Sie das WT-Reinigungsgestänge auf die
beiden Wellen, richten Sie den Winkel auf die zuvor markierte
Winkelposition und ziehen Sie die Muttern an den beiden
Bügelschrauben vorerst nur leicht handfest an.
Abb. 31: Der linke Hubhebel muss, um eine Beschädigung
der WT-Reinigung zu vermeiden, unbedingt wie dargestellt
absolut bündig (ohne Überstand) auf den Wellen positioniert
werden.
Abb. 32: Befestigen Sie nun wieder den WT-Motorhalte-
bügel. Hier benötigen Sie die vier Inbusschrauben M8 und
einen Inbusschlüssel. Verlegen Sie das Anschlusskabel wie
dargestellt in Richtung Fördereinheit. Das Kabel darf nur
zwischen Isolation und Verkleidung verlegt werden.
SOLARvent Biomasse-Heizsysteme GmbH
