2.11

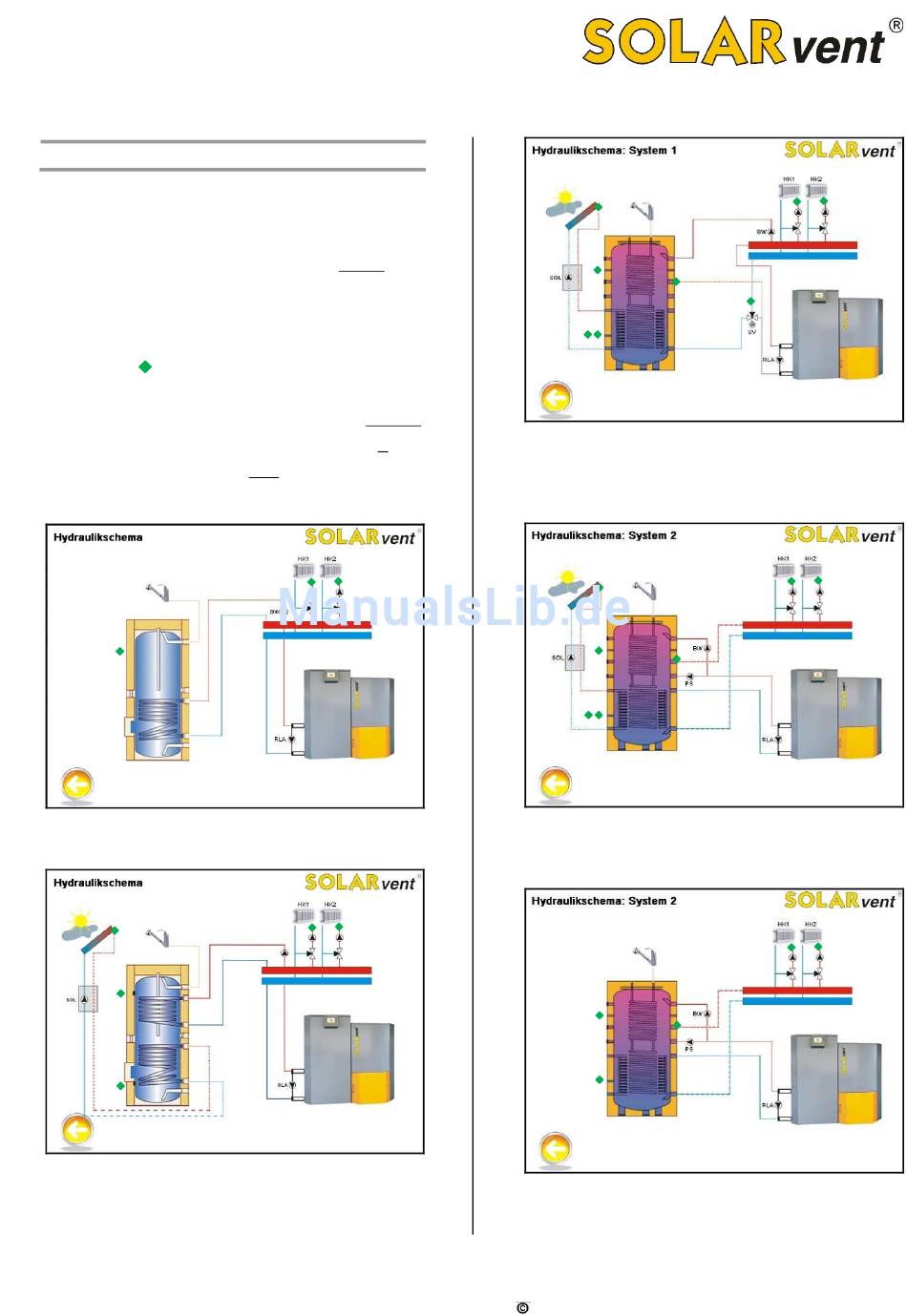

Auswahl der wichtigsten Hydraulikschemen
Anbei zeigen wir Ihnen eine beispielhafte Übersicht
der derzeit in der IQtouch auswählbaren Hydraulik-
schemen. Bitte beachten Sie, dass wir bis zu drei
gemischte Heizkreise, eine Solaranlage sowie einen
wasserführenden Kaminofen aktivieren können.
Das Symbol
kennzeichnet die Position der Tem-
peraturfühler. Bitte beachten Sie, dass Sie zum Einbau
der Fühler in unsere Kombipufferspeicher bauseits
geeignete ½" Tauchhülsen benötigen. (Länge: > 100
mm, ∅ innen passend für 1 bzw. 2 Temperaturfühler.
Unsere Fühler haben einem ∅ von 6 mm).
Abb. 73:
Hydraulikschema: Brauchwasserspeicher und 2 Heizkreise.
Auswahl: 2 Heizkreise, Brauchwasser.
Abb. 74:
Hydraulikschema: Solaranlage für Brauchwasser. Brauch-
wasserspeicher
und
2
Heizkreise.
Brauchwasser, Solar.
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
Auswahl:
2
Heizkreise,
Abb. 75:
Hydraulikschema:
Solaranlage
Heizungsunterstützung. Solare-Rücklaufanhebung mit Kombipuffer-
speicher und 2 Heizkreise. Auswahl: 2 Heizkreise, Puffersystem 1,
Brauchwasser, Solar.
Abb. 76:
Hydraulikschema:
Solaranlage
Heizungsunterstützung, Kombipufferspeicher, 2 Heizkreise. Auswahl: 2
Heizkreise, Puffersystem 2, Brauchwasser, Solar.
Abb. 77:
Hydraulikschema: Kombipufferspeicher und 2 Heizkreise
Auswahl: 2 Heizkreise, Puffersystem 2, Brauchwasser.
SOLARvent Biomasse-Heizsysteme GmbH
für
Brauchwasser-
und
für
Brauchwasser-
und
31
