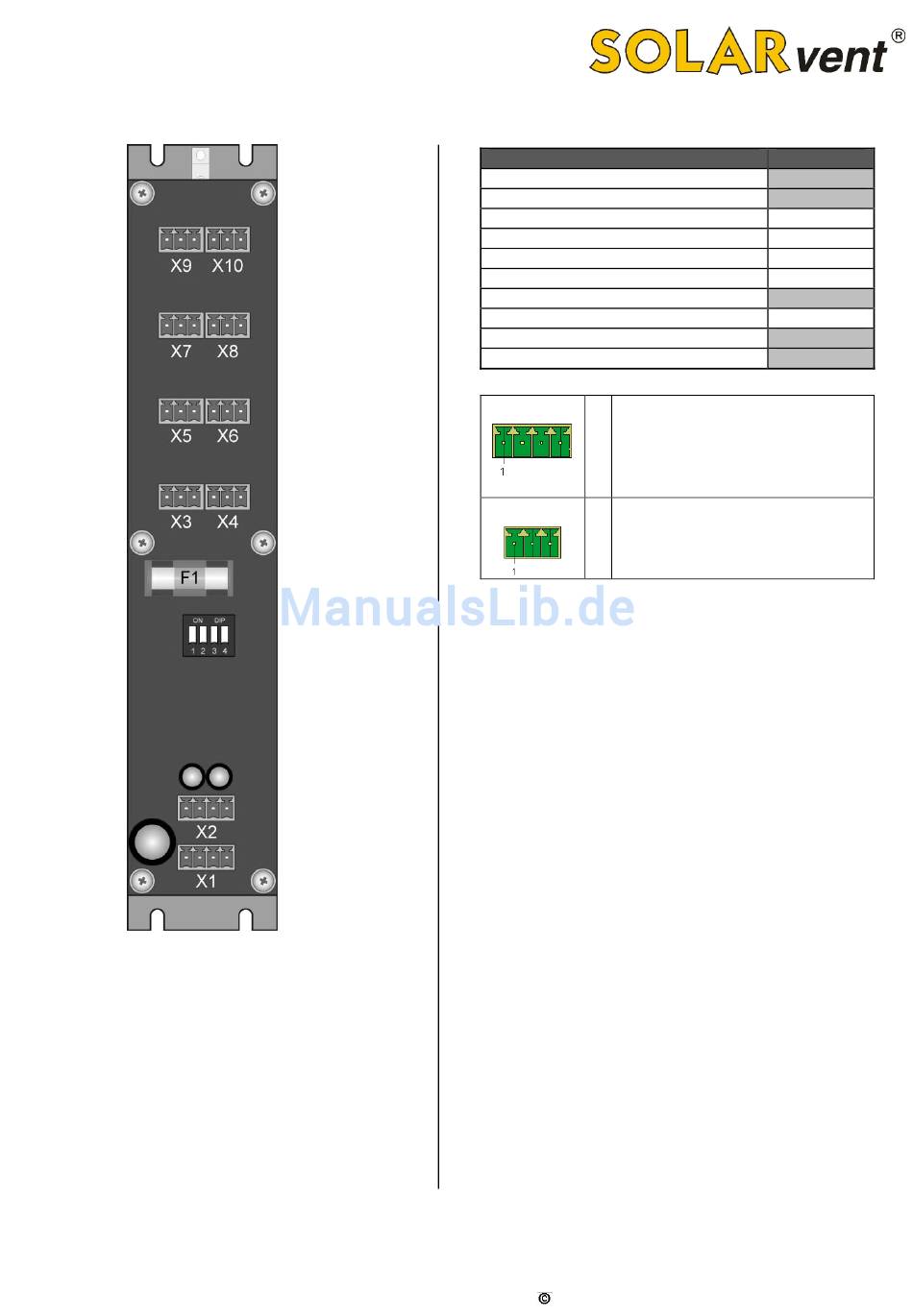

Abb. 46: HZS 562
"Belimo MP-BUS"
18
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
HZS 562 Belimo MP-BUS-Platine
CAN Bus und 24 V von HZS 521-SV
CAN Bus und 24 V zu HZS 541-2S
Reserve – nicht belegt
Reserve – nicht belegt
Reserve – nicht belegt
Reserve – nicht belegt
Belimo LR24A-MP
Optional bei Kaskade: LU24A-MP
Belimo LR24A-MP
Belimo SF24A-MP
X 1 / X 2
+ 24 V
1
2
CAN A
3
CAN B
4
GND
X 3 - 10
1
GND
+24V
2
3
MP-BUS
Diese Seite dient ausschließlich zu Ihrer Informa-
tion. Sämtliche interen Komponenten sind bereits ab
Werk
vollständig
verdrahtet.
Einstellungen oder Änderungen erlaubt !
Der Steckplatz X8 ist bei Kaskadenanlagen für die
Ansteuerung
des
Pelletselektors
Pelletselektor wird immer am MASTER-Kessel ange-
schlossen.
