3.3
Abmessungen Rückansicht (für IQ

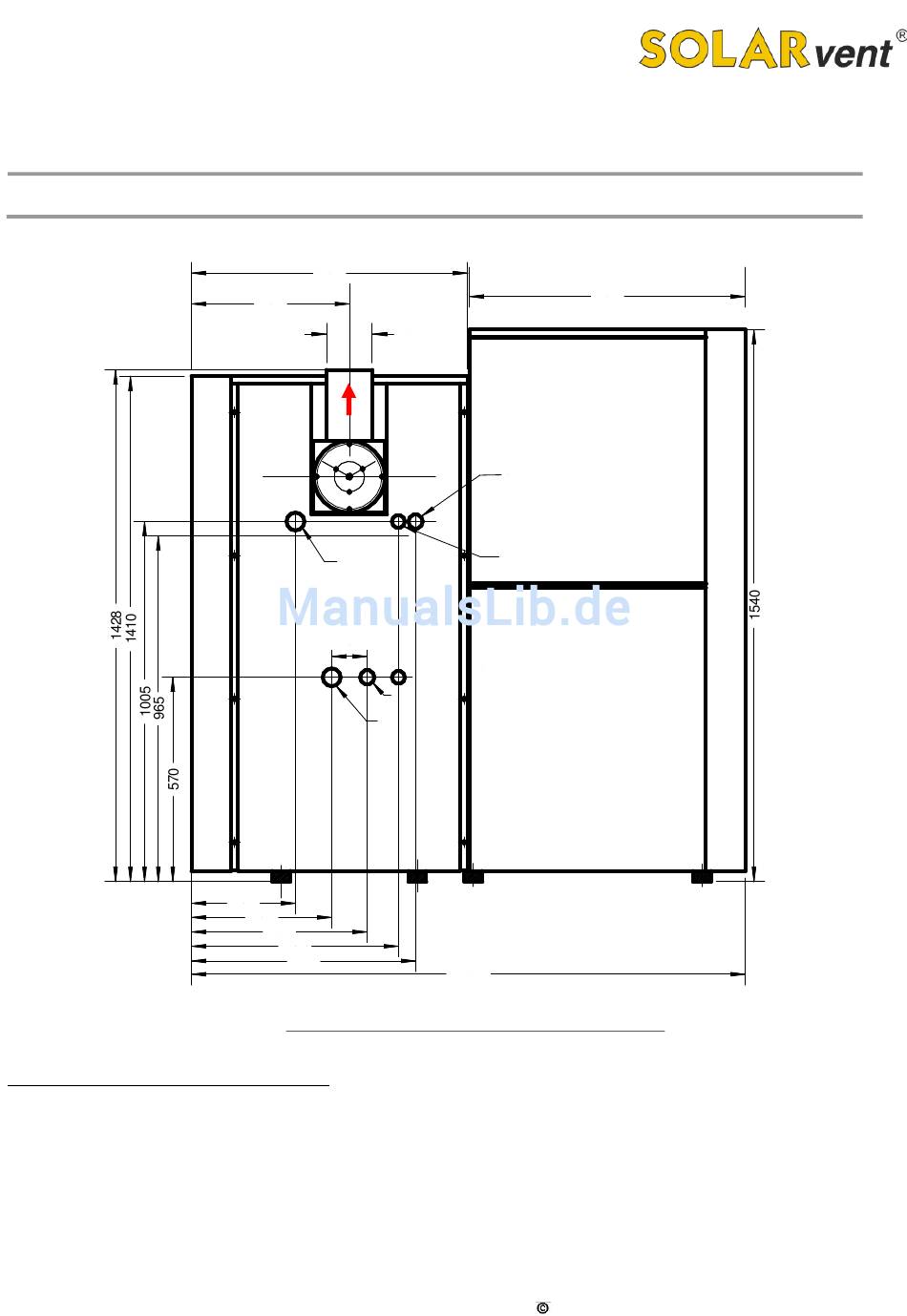

Abb. 103: Rückansicht (links Kesselkörper und Rauchrohanschluss ∅ 130 mm senkrecht nach oben abgehend, rechts Fördereinheit)
Folgende Baugruppen müssen angeschlossen werden:
- Kessel-Tauchhülsen oben / unten
- Rücklaufanhebung (Bypass-Pumpe) zwischen Vor- und Rücklauf muss eingebaut werden.
- Sicherheitsgruppe mit Überdruckventil (3 bar), Manometer und automatischer Entlüfter
- Druckhalteausdehnungsgefäß für die gesamte Heizungsanlage
40
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
Pelletheizung IQ 150, 200, 270)
touch
770
440
128
Vorlauf
100
Entleerung
Rücklauf
290
391
490
577
625
770
Sicherheitsgruppe
Tauchhülse für Kesseltemperatur
und STB
Tauchhülse für
Rücklaufüberwachung
1545
SOLARvent Biomasse-Heizsysteme GmbH
