2.4

Installation der Pellet-Saugturbine (Austragung)

Nachdem Sie alle elektrischen Verbindungen herge-
stellt haben, schließen Sie die hintere Verkleidung,
indem Sie diese oben an den beiden Inbusschrauben
einhängen und unten auf den Rahmen aufsetzen. Die
Magnete, welche sich am Gestell der Fördereinheit
befinden, halten das Blech im unteren Bereich fest.

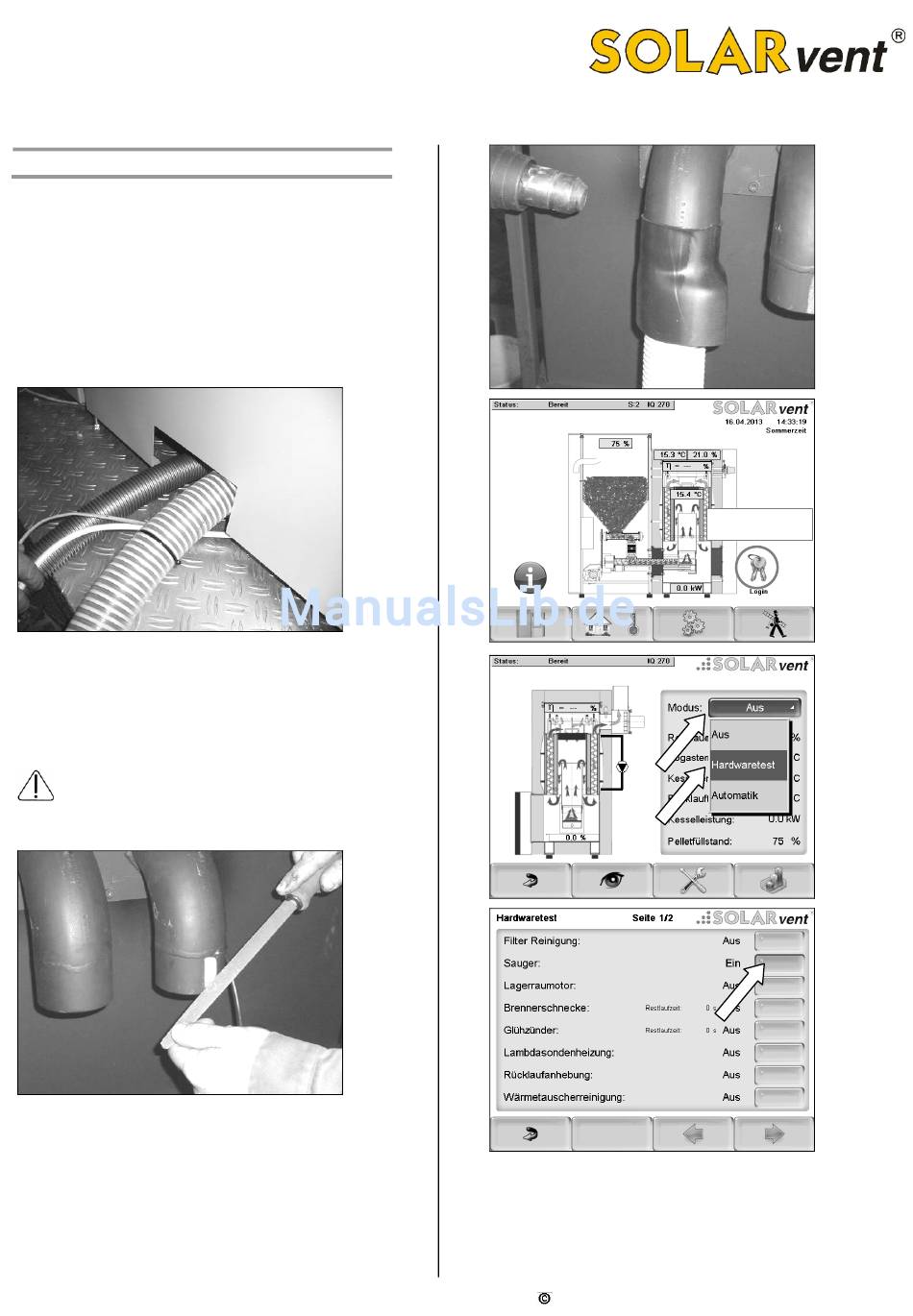

Abb. 52: Die beiden Schläuche (für Vakuumsauger und
Pelletszufuhrleitung) durch den unteren Ausschnitt in der
rückseitigen Verkleidung schieben und diesen unterhalb der
Brennermechanik bis vor das Steuerungsblech verlegen. Die
Schläuche bis zu den beiden Anschlussstutzen hochziehen.
Keiner der beiden Schläuche darf das Brennergebläse
berühren, da dieses frei schwingen können muss.
Abb. 53: Mit einer Feile die Grundierung wie dargestellt
entfernen, damit später der Pellets-Saugschlauch an dieser
Stelle geerdet werden kann.
24
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
Abb. 54: Den grauen Saugschlauch in den linken Rohrbogen
soweit einschieben, bis dieser ca. 1 cm vor dem Rohrende auf
der gegenüberliegenden Seite angekommen ist. Dann den
Schrumpfschlauch (50% über Stahlrohr, 50% über Saug-
schlauch) mit einem Heißluftfön vorsichtig erst im oberen
SOLARvent Biomasse-Heizsysteme GmbH
Benutzer: Techniker
Passwort: 8520
