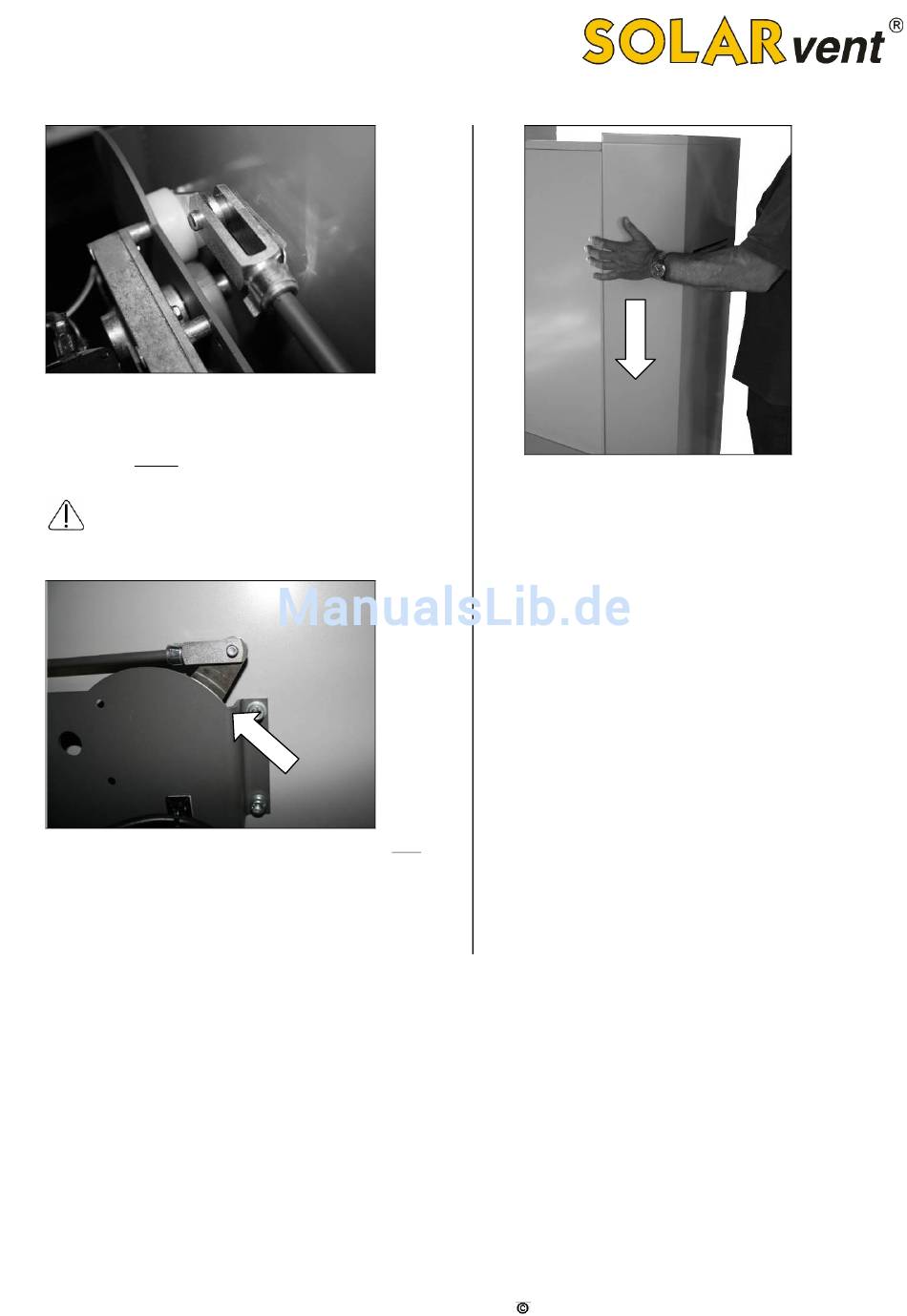

Abb. 33: Drücken Sie das Reinigungsgestänge in die Mulde
an der Exzenterscheibe und ziehen Sie alle vier Muttern der
U-Bügelschraube
an
beiden
Steckschlüssel fest an.
Bitte achten Sie darauf, dass beim Fallen der WT-
Reinigung die Teflonrolle nicht die Mulde der Exzenter-
scheibe berühren darf, da diese sonst vorzeitig ver-
schleißt und auch der Motor Schaden nehmen kann!
Abb. 34: Der Hubhebel darf die Motorhalteplatte nicht
berühren!
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
Klappenhebel
mit
einem
Abb. 35: Das Trapezblech vor die Wärmetauscherreinigung
montieren, indem dieses von oben auf die Schrauben auf-
gesetzt und dann ca. 1 cm nach unten geschoben wird, bis
die Endposition erreicht ist.
