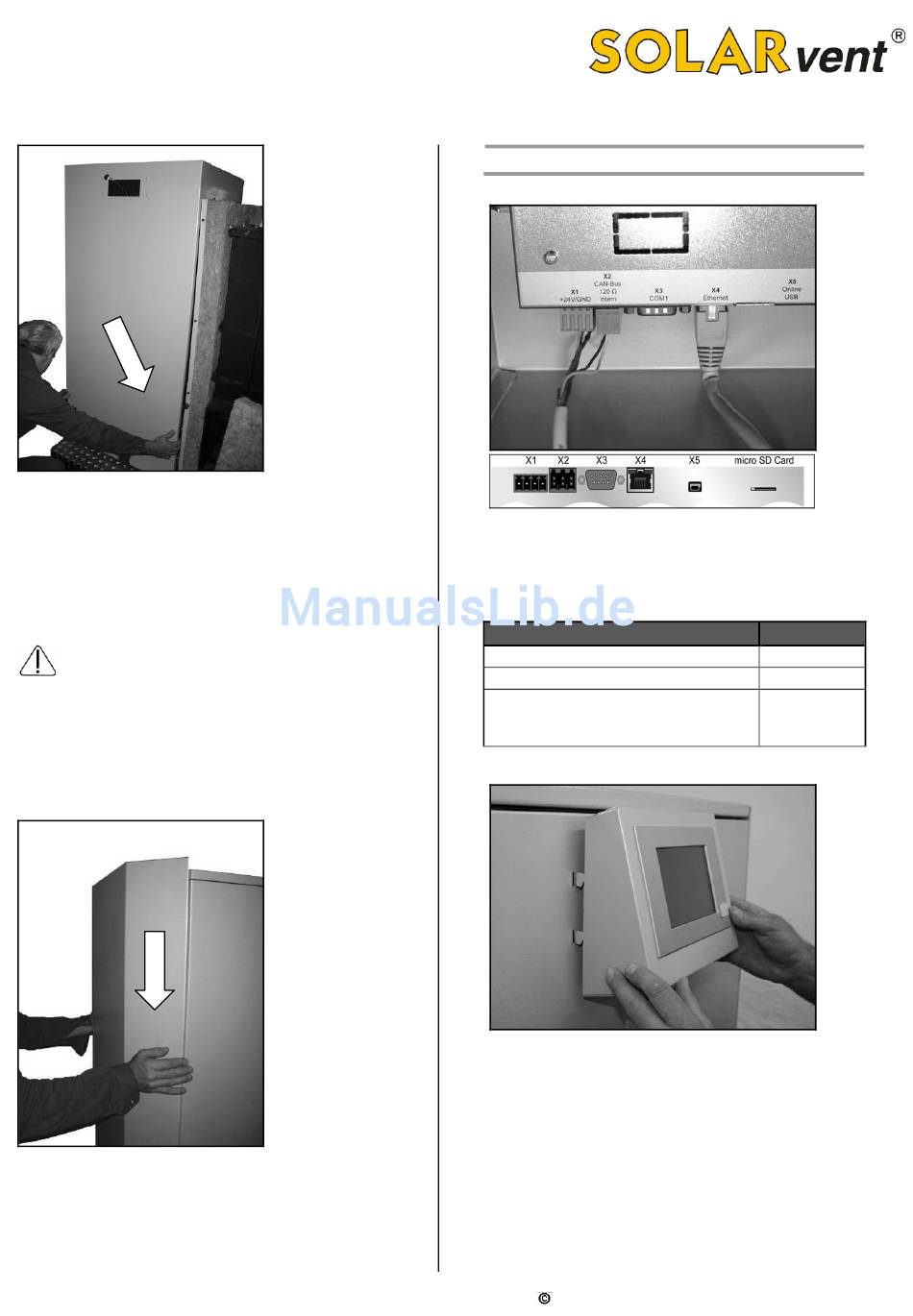

Abb. 60: Nachdem die Schläuche verlegt und angeschlossen
wurden, die vordere Verkleidung schließen, indem Sie diese
oben an den beiden Imbusschrauben einhängen und unten
auf den Rahmen aufsetzen. Die Magnetstreifen, welche sich
am Gestell der Fördereinheit befinden, halten das Blech im
unteren Bereich fest.
Vergessen Sie bitte nicht, das Steuerkabel sowie
das Netzwerkkabel für den Internetanschluss des
Touchpanels durch die Verkleidungsöffnung zu
stecken. Das Netzwerkkabel (mind. CAT6) ist
bauseits beizustellen und wird für die Internet-
Fernwartung bzw. immer bei Kaskadenanlagen
benötigt.
Abb. 61: Nun das Trapezblech auf die Seite der Fördereinheit
setzen, indem Sie dieses von oben auf die Inbusschrauben
aufsetzen.
26
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
2.5
Montage des IQtouch - Touchpanels
Abb. 62: Aus dem Karton (s. Seite 6) das Touchpanel
entnehmen. Stecken Sie das Anschlußkabel wie dargestellt in
die Buchsen. Auf richtigen Sitz achten! Die Anschlussbuchsen
befinden sich auf der Rückseite des Touchpanels.
HZS 555: 5,7" Farb-Touchpanel
Stromversorgung (24 V, DC)
CAN Schnittstelle zur HZS 521-SV
Ethernet TCP/IP Netzwerkanschluss
zur Verbindung mit dem DSL-Router
oder einem Netzwerkswitch.
Abb. 63: Den Sockel in die dafür vorgesehene Schlitze am
Frontblech stecken und diesen etwas nach unten schieben,
bis dieser sicher sitzt.
SOLARvent Biomasse-Heizsysteme GmbH
Stecker:
X 1
X 2
X 4
