Schéma de connexions pour poste simple (jusqu'à l'année de construction 12/09)

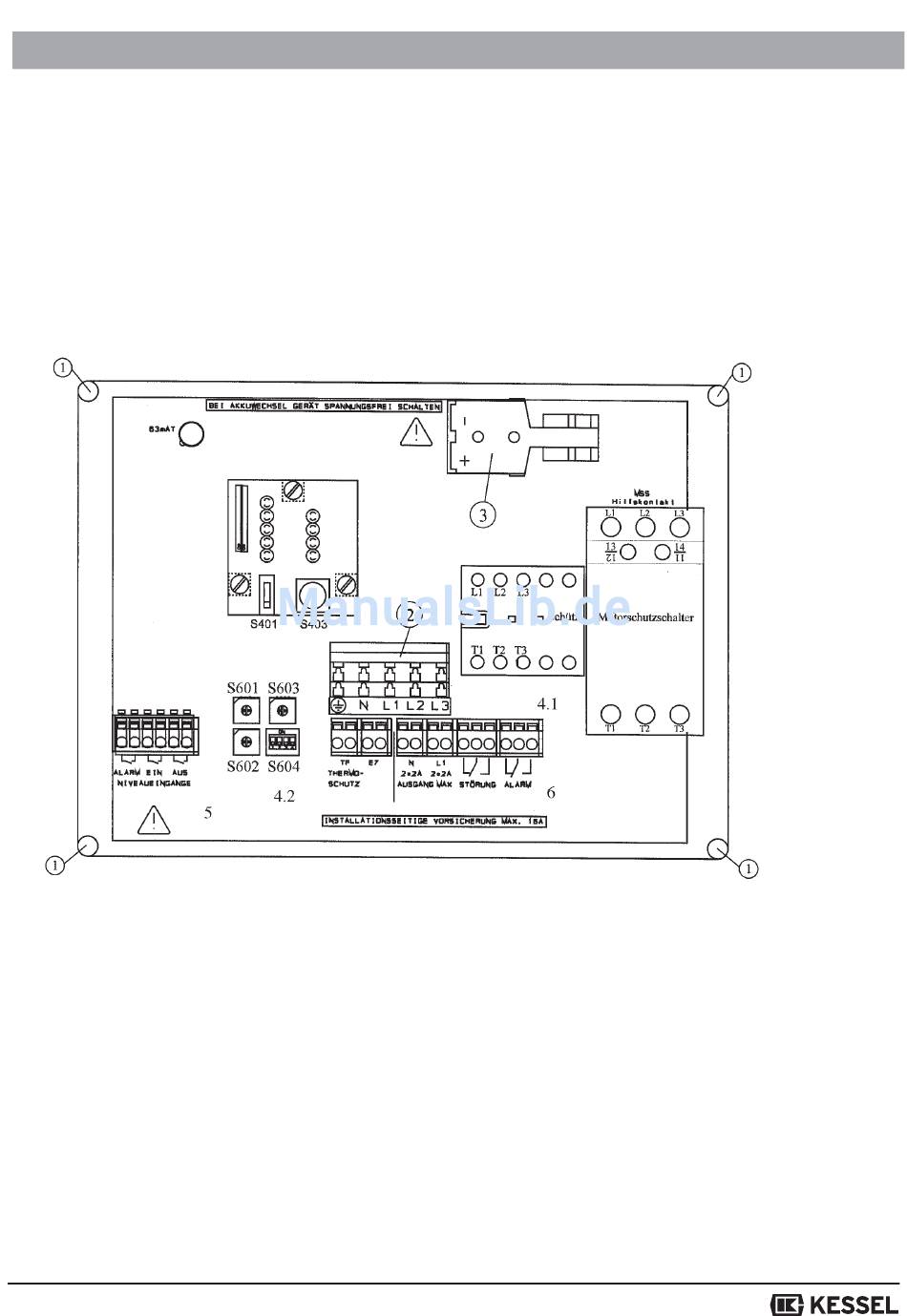

Vue intérieure du gestionnaire (reproduction schématique non à l'échelle) jusqu'à l'année de construction
12/09
1. Trous pour les vis M6 de fixation murale à fournir par l'utilisateur
2. Branchement au secteur
3. Emplacement pour l'accu (accu disponible comme accessoire)
4.1 Raccord d'alimentation du moteur de pompe
4.2 Raccord du monitorage de la température du moteur de pompe
5. Raccords des entrées de niveau
6. Raccords du message de panne et d'alarme externe
V 1.0
