4.

Montage

4.1.

Montagevoraussetzungen

Die Anlage muss auf ausreichend tragfähigen (Gewicht in befülltem Zustand
tergrund aufgestellt werden.
Der Untergrund muss zur Aufnahme der Bodenbefestigungen (pro Schraube, 0,9 kN) geeignet sein, die ein Auf-
schwimmen der Anlage verhindern sollen.
Anschlussleitungen (Zu- und Ablauf sowie Entlüftung) müssen selbsttragend befestigt werden, sie dürfen nicht
auf der Anlage lasten.
Das Nutzvolumen der Anlage ist definiert durch die EIN und AUS-
Schaltpunkte sowie der Nachlaufzeit. Bei Nichtbeachtung können
Ablagerungen in der Zulaufleitung entstehen, die
Funktionsstörungen zur Folge haben.

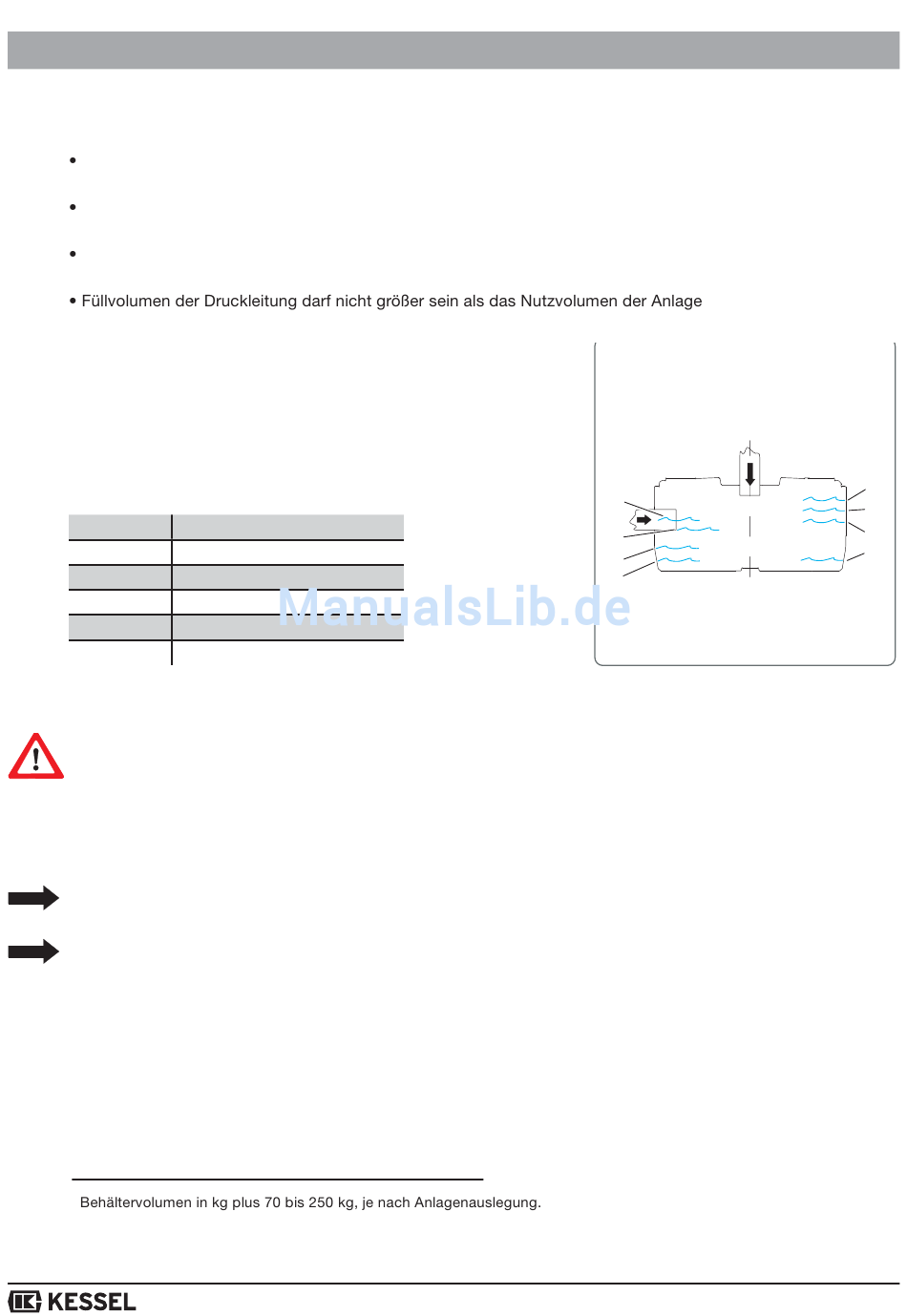

Abhängigkeit des Nutzvolumens zur Einlaufposition
(Siehe auch 6.5)
A Zulauf seitlich
B Zulauf von Oben (nur Duo)
1 EIN1
2 EIN2
3 Alarm
4 AUS1
4.2.

Anlage montieren

Anlagen sind schwer und unhandlich. Ein Transport kann durch geeignete Lastaufnahmemittel (Kran, Hubwagen
etc.) erfolgen. Bei einem Transport mit einem Lastaufnahmemittel muss sich die Anlage sicher befestigt auf einer
dafür ausreichend stabilen Palette befinden.
Soll die Anlage vertragen werden, empfiehlt sich zur Gewichtserleichterung die Demontage der Abwasserpum-
pe(n). Wurden diese demontiert, muss die Anlage vor Inbetriebnahme zusätzlich auf Dichtheit am Pumpenflansch
überprüft werden.
Der Pumpenflansch darf nicht demontiert werden (siehe 7.1).
Achten Sie auf ausreichenden Platz für Wartungsarbeiten, gemäß den geltenden Richtlinien und Normen
empfehlen umlaufend mindestens 60 cm Freiraum.
Wenn vorgesehen, schalldämmende Unterlegmatte (Zubehör) am Aufstellort so auslegen, dass die Anlage darauf
positioniert werden kann.
1)
2) DIN EN 12056-4
3)
DIN EN 12056-4 und DIN EN 12050-1
MONTAGE
10/228
berücksichtigen) und ebenen Un-
1)
.
2)
B
A
3
2
1
4
[6]
3
2
1
4
. Wir
3)
