6.3
Elektrischer Anschluss
13.01.2017
Personal:
Schutzausrüstung:
Elektrische Anschlüsse dürfen nur von einer Elektro-
fachkraft durchgeführt werden.
Optional können weitere Anschlüsse wie Gebäude-
leittechnik oder externe Steuerung notwendig
sein. Hierzu jeweils die Zulieferdokumentationen
beachten.
Führen Sie den Elektroanschluss nur gemäß dem beigefüg-
ten Anschlussplan durch.
Führen Sie den Elektroanschluss nur gemäß den derzeitig
gültigen VDE- und EN-Richtlinien sowie den TABs
(Technische Anschlussbedingungen) der regionalen Energie-
versorgungsunternehmen durch.
Das Gerät darf nur an fest verlegte Leitungen angeschlossen
werden.
Hinweis:
In der bauseitigen Elektroinstallation ist eine all-
polige Netztrenneinrichtung vorzusehen, die zuver-
lässig gegen Wiedereinschalten gesichert werden
kann (z. B. abschließbarer Schalter mit min. 3 mm
Kontaktöffnung bis zu einer Bemessungsspannung
von 480 V).
In den Kampmann Anschlussplänen sind keine
Schutzmaß nahmen angegeben. Diese müssen bei
der Montage der Anlage bzw. beim Anschließen
der Geräte nach VDE 0100 und den Vorschriften des
jeweils zuständigen EVU's zusätzlich vorgesehen
werden.
Leitungsverlegung
Die Bestimmung der Kabelart und der Leitungsquerschnitte
erfolgt durch den autorisierten Elektrofachmann: Die Leitungs-
querschnitte sind im Wesentlichen von der bauseitigen Siche-
rung der Leitungslänge und der Elektroanschlussleistung der
Elektromotoren abhängig.
Steuerleitungen sind getrennt von den Versorgungsleitungen
zu verlegen.
Zu verwenden sind als Datenkabel z.B. CAT5 (AWG 23) oder
gleichwertg.

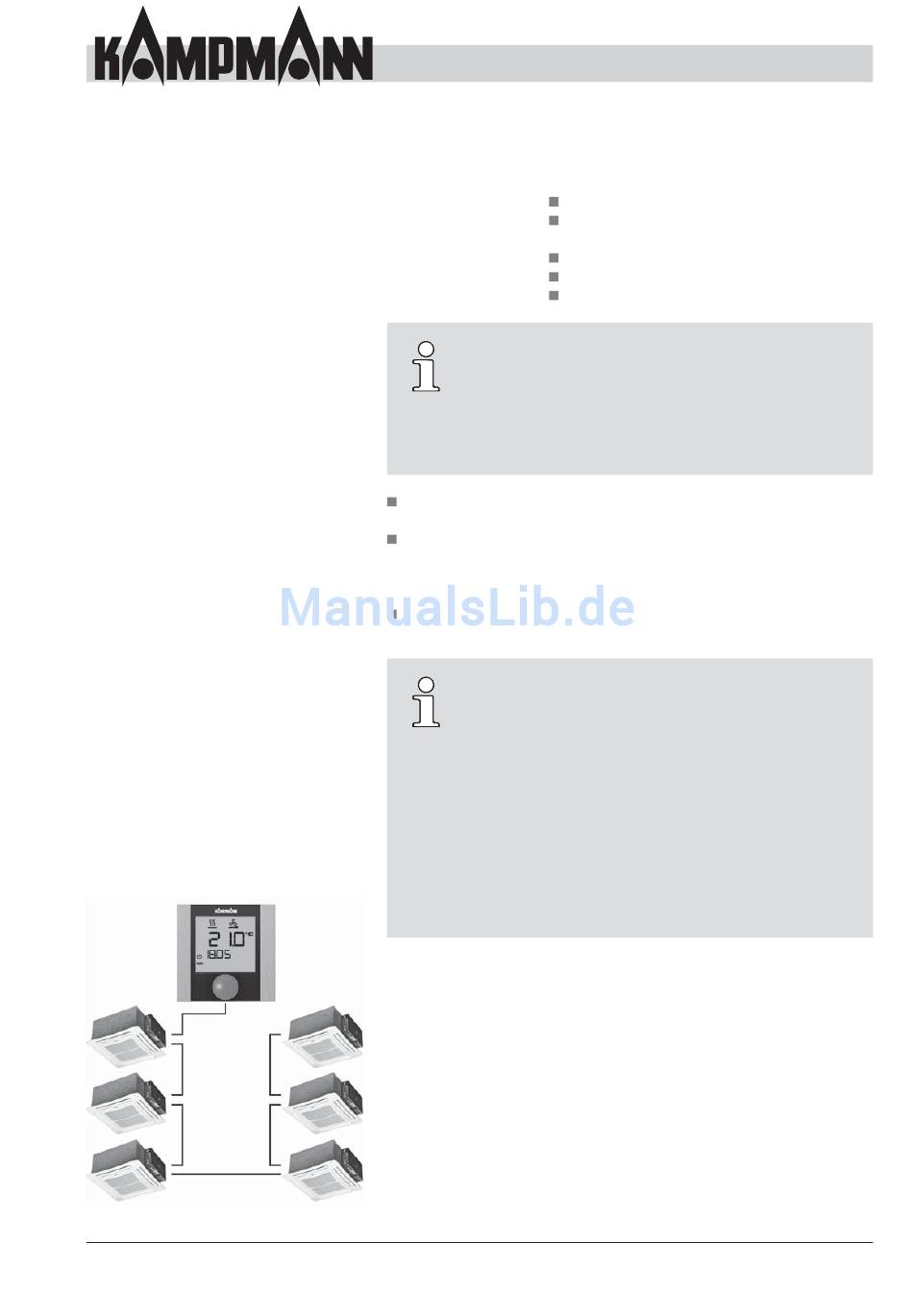

Die Verdrahtung erfolgt in Reihe, eine sternförmige Verkabe-
lung ist nicht zulässig.
KaCool D
Montage und Anschluss
Elektrischer Anschluss
Montagepersonal
Elektrofachkraft
Sicherheitsschuhe
Schutzhandschuhe
Arbeitskleidung
35
