Montageanleitung
1
Übersicht
1
2
3

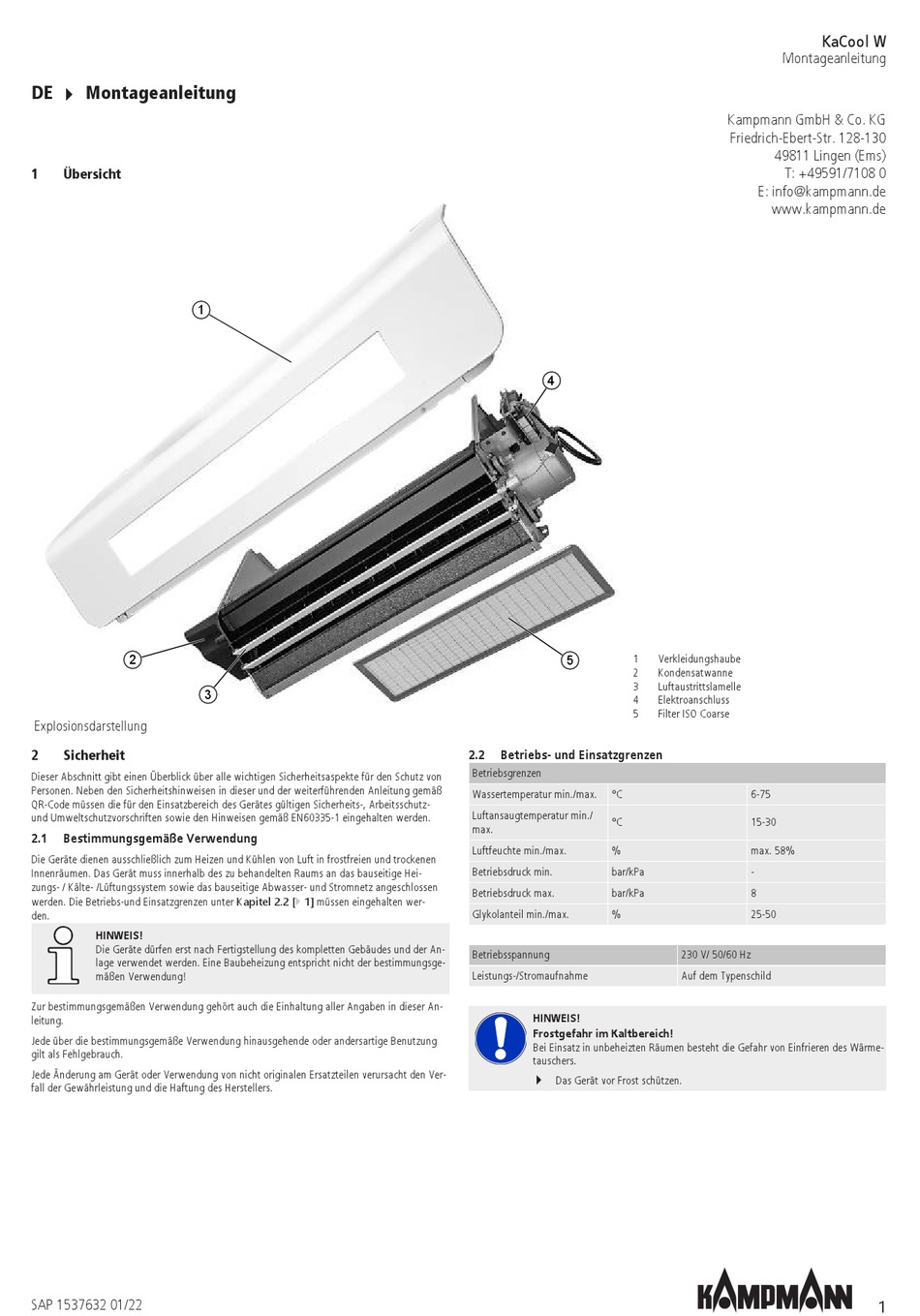

Explosionsdarstellung
2
Sicherheit
Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicherheitsaspekte für den Schutz von
Personen. Neben den Sicherheitshinweisen in dieser und der weiterführenden Anleitung gemäß
QR-Code müssen die für den Einsatzbereich des Gerätes gültigen Sicherheits-, Arbeitsschutz-
und Umweltschutzvorschriften sowie den Hinweisen gemäß EN60335-1 eingehalten werden.
2.1
Bestimmungsgemäße Verwendung
Die Geräte dienen ausschließlich zum Heizen und Kühlen von Luft in frostfreien und trockenen
Innenräumen. Das Gerät muss innerhalb des zu behandelten Raums an das bauseitige Hei-
zungs- / Kälte- /Lüftungssystem sowie das bauseitige Abwasser- und Stromnetz angeschlossen
werden. Die Betriebs-und Einsatzgrenzen unter Kapitel 2.2 [} 1] müssen eingehalten wer-
den.
HINWEIS!
Die Geräte dürfen erst nach Fertigstellung des kompletten Gebäudes und der An-
lage verwendet werden. Eine Baubeheizung entspricht nicht der bestimmungsge-
mäßen Verwendung!
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung aller Angaben in dieser An-
leitung.
Jede über die bestimmungsgemäße Verwendung hinausgehende oder andersartige Benutzung
gilt als Fehlgebrauch.
Jede Änderung am Gerät oder Verwendung von nicht originalen Ersatzteilen verursacht den Ver-
fall der Gewährleistung und die Haftung des Herstellers.
SAP 1537632 01/22
4
1
5
2
3
4
5
2.2
Betriebs- und Einsatzgrenzen
Betriebsgrenzen
Wassertemperatur min./max.
°C
Luftansaugtemperatur min./
°C
max.
Luftfeuchte min./max.
%
Betriebsdruck min.
bar/kPa
Betriebsdruck max.
bar/kPa
Glykolanteil min./max.
%
Betriebsspannung
Leistungs-/Stromaufnahme
HINWEIS!
Frostgefahr im Kaltbereich!
Bei Einsatz in unbeheizten Räumen besteht die Gefahr von Einfrieren des Wärme-
tauschers.
Das Gerät vor Frost schützen.
KaCool W
Montageanleitung
Kampmann GmbH & Co. KG
Friedrich-Ebert-Str. 128-130
49811 Lingen (Ems)
T: +49591/7108 0
E: info@kampmann.de
www.kampmann.de
Verkleidungshaube
Kondensatwanne
Luftaustrittslamelle
Elektroanschluss
Filter ISO Coarse
6-75
15-30
max. 58%
-
8
25-50
230 V/ 50/60 Hz
Auf dem Typenschild
1
