- Seite 1 KaControl für KaCool Montage- und Installationsanleitung Diese Anleitung für zukünftige Verwendung sorgfältig aufbewahren!
- Seite 2 Kampmann.de/KaCool Kampmann GmbH Friedrich-Ebert-Str. 128 – 130 49811 Lingen (Ems) T + 49 591 7108-0 F + 49 591 7108-300 E info@kampmann.de...
-
Seite 3: Inhaltsverzeichnis
Kampmann Montage- und Installationsanleitung – KaControl für KaCool Inhaltsverzeichnis Informationen zu dieser Anleitung Zeichenerklärung Bestimmungsgemäße Verwendung Wichtige Informationen/Sicherheitshinweise Bedienung KaController 3.1 Funktionstasten, Anzeigeelemente 3.2 Bedienung 3.2.1 Steuerung ein- und ausschalten 3.2.2 Temperatureinstellung 3.2.3 Lüftereinstellung 3.2.4 Zeiteinstellung 3.2.5 Zeitschaltprogramme (ZSP) 3.2.6 Löschen aller ZSP und der Uhrzeit 3.2.7 Betriebsarten (Mode-Taste) - Seite 4 Kampmann Montage- und Installationsanleitung – KaControl für KaCool Inhaltsverzeichnis Montage, Elektroanschluss KaCool, KaController, Anlegefühler 7.1 KaCool 7.2 Anlegetemperaturfühler 7.3 KaController Einstellung der maximalen Lüfterdrehzahl mittels Potentiometer Adressierung 9.1 Einkreisregelungen 9.1.1 Maximal 6 KaCool in einer Regelzone 9.1.2 Maximal 30 KaCool in einer Regelzone Einstellung Geräteausführung mittels DIP-Schalter...
- Seite 5 Kampmann Montage- und Installationsanleitung – KaControl für KaCool Inhaltsverzeichnis 11.3.9.7 Sperren von Lüfterstufen 11.3.10 Auto-Eco-Funktion 11.3.10.1 Grenzwert Wassertemperatur im Heizbetrieb 11.3.10.2 Grenzwert Wassertemperatur im Kühlbetrieb 11.3.11 Anzeige Heizsymbol/Kühlsymbol 11.3.12 Einstellung Temperaturautomatik 11.3.13 Einstellung Automatikbetrieb in 4-Leiter-Systemen 11.3.14 Funktion digitale Eingänge DI1 und DI2 11.3.14.1 Funktion DI1...
- Seite 6 Allgemeines | Informationen zu dieser Anleitung Kampmann Montage- und Installationsanleitung – KaControl für KaCool...
-
Seite 7: Informationen Zu Dieser Anleitung
Allgemeines | Informationen zu dieser Anleitung, Zeichenerklärung Kampmann Montage- und Installationsanleitung – KaControl für KaCool Informationen zu dieser Anleitung Lesen Sie diese Anleitung vor Beginn der Montage- und Installationsarbeiten sorgfältig durch! Alle an Einbau, Inbetriebnahme und Verwendung dieses Produkts Beteilig- ten sind verpflichtet, diese Anleitung den parallel oder nachfolgend beteilig- ten Gewerken bis hin zum Endgebraucher oder Betreiber weiterzugeben. -
Seite 8: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung | Sicherheit Kampmann Montage- und Installationsanleitung – KaControl für KaCool Bestimmungsgemäße Verwendung Kampmann KaController und KaCool sind nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch kann es bei der Verwendung zu Gefahren für Personen oder Beeinträchtigungen des Geräts oder anderer Sachwerte kommen, wenn das Gerät nicht sachgemäß... -
Seite 9: Wichtige Informationen/Sicherheitshinweise
Wichtige Informationen/Sicherheitshinweise | Gefahren, Verantwortung Kampmann Montage- und Installationsanleitung – KaControl für KaCool Wichtige Informationen/ Sicherheitshinweise Installation und Montage sowie Wartungsarbeiten an elektrischen Geräten dürfen nur von einer Elektrofachkraft im Sinne der VDE durchgeführt werden. Der Anschluss ist gemäß den gültigen VDE-Bestimmungen und den Richtlinien des EVU auszuführen. -

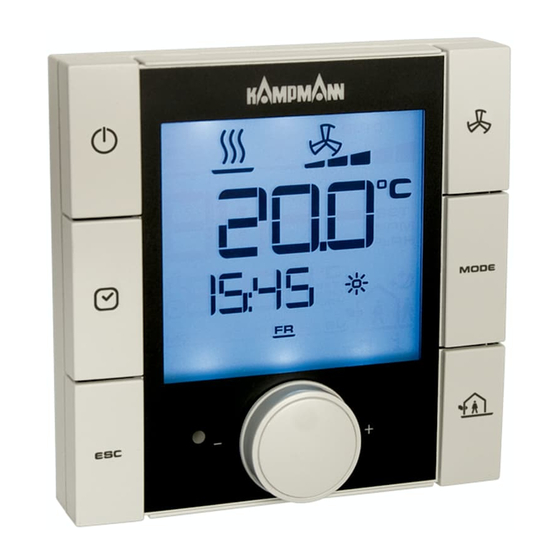

Seite 10: Bedienung Kacontroller
Bedienung KaController | Produkteigenschaften Kampmann Montage- und Installationsanleitung – KaControl für KaCool Bedienung KaController Der KaController steuert die breite Angebotspalette der Kampmann- Systeme. Der KaController ist mit aktuellster Technologie ausgestattet und bietet dem Anwender die Möglichkeit, die Klimatisierung von Gebäuden den individuellen Bedürfnissen anzupassen. -
Seite 11: Funktionstasten, Anzeigeelemente
Bedienung KaController | Funktionstasten, Anzeigeelemente Kampmann Montage- und Installationsanleitung – KaControl für KaCool 3.1 Funktionstasten, Anzeigeelemente Display mit LED-Hintergrundbeleuchtung ON/OFF-Taste (je nach Einstellung) – EIN/AUS (Werkseinstellung) – Ecobetrieb/Tagbetrieb TIMER-Taste – Uhrzeit einstellen – Zeitschaltprogramme einstellen ESC-Taste – zurück zur Standardansicht Navigator –... -
Seite 12: Bedienung
Bedienung KaController | Bedienung Kampmann Montage- und Installationsanleitung – KaControl für KaCool 3.2 Bedienung Der KaController wird über den Navigator und die Funktionstasten bedient. Die Funktionen, die über den Navigator aufgerufen und eingestellt werden können, sind in beiden Ausführungsvarianten (mit seitlichen Funktions- tasten, ohne seitliche Funktionstasten) identisch, so dass zum besseren Verständnis in der nachfolgenden Bedienungsanleitung die Abbildung des... -
Seite 13: Steuerung Ein- Und Ausschalten
Bedienung KaController | Bedienung Kampmann Montage- und Installationsanleitung – KaControl für KaCool 3.2.1 Steuerung ein- und ausschalten Nach dem Einschalten der Steuerung wird im Display die Standardansicht mit dem aktuellen Raumtemperatursollwert und der eingestellten Lüfter- stufe angezeigt. Nach der ersten Inbetriebnahme des KaControllers wird die Uhr- zeit in der Standardansicht nicht angezeigt (siehe Auswahlmenü... -
Seite 14: Temperatureinstellung
Bedienung KaController | Bedienung Kampmann Montage- und Installationsanleitung – KaControl für KaCool 3.2.2 Temperatureinstellung Der Temperatursollwert wird ausgehend von der Standardansicht einge- geben. Um die Standardansicht aufzurufen, drücken Sie die ESC-Taste oder führen Sie für 3 Sekunden keine Bedienung am KaController durch. -
Seite 15: Lüftereinstellung
Bedienung KaController | Bedienung Kampmann Montage- und Installationsanleitung – KaControl für KaCool 3.2.3 Lüftereinstellung Um das Auswahlmenü „Lüftereinstellung“ aufzurufen, drücken Sie die LÜFTER-Taste (Schnellzugriff) oder verwenden Sie den Navigator. Aufrufen des Menüs „Lüftereinstellung“ mittels Navigator: Navigator Navigator Navigator Navigator 1 x drücken... -
Seite 16: Zeiteinstellung
Bedienung KaController | Bedienung Kampmann Montage- und Installationsanleitung – KaControl für KaCool 3.2.4 Zeiteinstellung Um das Auswahlmenü „Zeiteinstellung“ aufzurufen, drücken Sie die TIMER- Taste 1x (Schnellzugriff) oder verwenden Sie den Navigator. Aufrufen des Menüs „Zeiteinstellung“ mittels Navigator: Navigator Navigator Navigator Navigator 1 x drücken... -
Seite 17: Zeitschaltprogramme (Zsp)
Bedienung KaController | Bedienung Kampmann Montage- und Installationsanleitung – KaControl für KaCool 3.2.5 Zeitschaltprogramme (ZSP) Der KaController bietet die Möglichkeit, programmierte Ein- und Ausschalt- zeiten über ein Zeitschaltprogramm (ZSP) auszuführen, falls Räume nur während bestimmter Tageszeiten klimatisiert werden sollen. Im Gegensatz zu herkömmlichen Thermostatreglern können Sie mit dem KaController... - Seite 18 Bedienung KaController | Bedienung Kampmann Montage- und Installationsanleitung – KaControl für KaCool Um das Auswahlmenü „Zeitschaltprogramme“ aufzurufen, drücken Sie die TIMER-Taste 2x (Schnell-Zugriff) oder verwenden Sie den Navigator. Aufrufen des Menüs „Zeitschaltprogramme“ mittels Navigator: Navigator Navigator Navigator Navigator 1 x drücken...
- Seite 19 Bedienung KaController | Bedienung Kampmann Montage- und Installationsanleitung – KaControl für KaCool Aktion 4: Durch Drehen des Navigators stellen Sie die gewünschte Ausschaltzeit ein. Nach Einstellung der Minuten wird durch Drücken des Navigators die einge- stellte Ausschaltzeit übernommen und die ZSP-Startmaske aufgerufen Aktion 1).
-
Seite 20: Löschen Aller Zsp Und Der Uhrzeit
Bedienung KaController | Bedienung Kampmann Montage- und Installationsanleitung – KaControl für KaCool 3.2.6 Löschen aller ZSP und der Uhrzeit Zum Löschen aller ZSP und der Uhrzeit sind folgende Schritte durchzu- führen: 1. Der KaCool ist auszuschalten durch: Drücken der ON/OFF-Taste Drücken des Navigators für min. -
Seite 21: Betriebsarten (Mode-Taste)
Bedienung KaController | Bedienung Kampmann Montage- und Installationsanleitung – KaControl für KaCool 3.2.7 Betriebsarten (Mode-Taste) Um das Auswahlmenü „Betriebsarten“ aufzurufen, drücken Sie die MODE-Taste (Schnellzugriff) oder verwenden Sie den Navigator. Aufrufen des Menüs „Betriebsarten“ mittels Navigator: Navigator Navigator Navigator Navigator 1 x drücken... -
Seite 22: Alarmmeldungen
Alarmmeldungen | KaCool, KaController Steuerelektronik Kampmann Montage- und Installationsanleitung – KaControl für KaCool Alarmmeldungen Der KaController zeigt Funktionsstörungen durch die in den nachfolgenden Tabellen angegebenen Alarmmeldungen an. Die Alarmmeldungen werden nach Priorität im Display angezeigt. Im Alarmfall notieren Sie die Alarmmeldung und kontaktieren Sie für eine schnelle Fehlerbehebung das zuständige Personal (Anlagenverwalter oder... -
Seite 23: Frostschutzfunktion, Kondensatalarm
Frostschutzfunktion, Kondensatalarm | Frostschutz, Kondensatalarm Kampmann Montage- und Installationsanleitung – KaControl für KaCool Frostschutzfunktion, Kondensatalarm 5.1 Raum-Frostschutzfunktion Die Raumtemperatur wird in jedem Anlagenzustand auf einen Grenzwert von 8 °C überwacht. Sinkt die Raumtemperatur unter 8 °C, wird die Raum- Frostschutzfunktion aktiviert. Das Heizventil wird aufgefahren und die Lüfterstufe 1 eingeschaltet. -
Seite 24: Leitungsverlegung
Leitungsverlegung | Allgemeine Hinweise Kampmann Montage- und Installationsanleitung – KaControl für KaCool Leitungsverlegung 6.1 Allgemeine Hinweise Alle Kleinspannungsleitungen sind auf kürzestem Wege zu verlegen. Eine räumliche Trennung von Kleinspannungs- und Starkstromleitung ist, z.B. durch metallische Trennstege auf Kabelbühnen, zu gewährleisten. -
Seite 25: Einkreisregelungen Bis 6 Geräte
Leitungsverlegung | Einkreisregelungen bis 6 Geräte Kampmann Montage- und Installationsanleitung – KaControl für KaCool 6.2 Einkreisregelungen bis 6 Geräte KaCool mit KaController Einkreisregelung, maximal 6 KaCool KaController Typ 3210001 Typ 3210002 Optional: Raumtemperaturfühler Typ 3250110 Optional: ext. potentialfreie Kontakte z.B. Fensterkontakt, Umschaltung H/K Führungs-... -
Seite 26: Einkreisregelungen Bis 30 Geräte
Leitungsverlegung | Einkreisregelungen bis 30 Geräte Kampmann Montage- und Installationsanleitung – KaControl für KaCool 6.3 Einkreisregelungen bis 30 Geräte KaCool mit KaController Einkreisregelung, maximal 30 KaCool Serielle CAN-Bus-Karte pro KaCool für Einkreis regelun- KaController gen bis zu 30 Geräten. Typ 3210001 Typ 3210002 Abschlusswiderstand 120 Ω... -
Seite 27: Abschlusswiderstände In Einem Can-Bus-System
Leitungsverlegung | Einkreisregelungen bis 30 Geräte, KaController Kampmann Montage- und Installationsanleitung – KaControl für KaCool 6.3.2 Abschlusswiderstände in einem CAN-Bus-System Die Bus-Leitungen zwischen den CAN-Bus-Karten müssen linienförmig ausgeführt werden. Vor Setzen der Abschlusswiderstände ist der KaCool spannungsfrei zu schalten. An der ersten und letzten CAN-Bus-Karte in einer Bus-Linie muss ein Abschlusswiderstand zwischen den Klemmen „+“... -
Seite 28: Externer Raumtemperaturfühler
Leitungsverlegung | Externer Raumtemperaturfühler, Eingänge zur Verarbeitung ext. Kontakte Kampmann Montage- und Installationsanleitung – KaControl für KaCool 6.5 Externer Raumtemperaturfühler ** Abgeschirmte, paarig Alle KaCool-Führungsgeräte verfügen über einen analogen Eingang zum verseilte Leitungen, Anschluss eines externen Raumtemperaturfühlers. z.B. CAT5 (AWG23), Schließen Sie die Leitungen gemäß... -
Seite 29: Montage, Elektroanschluss Kacool, Kacontroller, Anlegefühler
Montage, Elektroanschluss | KaCool, Anlegetemperaturfühler Kampmann Montage- und Installationsanleitung – KaControl für KaCool Montage, Elektroanschluss KaCool, KaController, Anlegefühler 7.1 KaCool Die Anschlusspunkte der elektrischen Leitungen im KaCool befinden sich in der Steuereinheit. Zum Anschließen der elektrischen Leitungen die Steuereinheit öffnen, die verlegten Leitungen einführen und gemäß... -
Seite 30: Kacontroller
Montage, Elektroanschluss KaCool, KaController, Anlegefühler | KaController Kampmann Montage- und Installationsanleitung – KaControl für KaCool 7.3 KaController Montage/Demontage Elektroanschluss Schließen Sie den KaController an den nächstgelegenen KaCool gemäß Schaltplan an. Die maximale Bus-Länge zwischen KaController und KaCool beträgt 30 m. -
Seite 31: Einstellung Der Maximalen Lüfterdrehzahl Mittels Potentiometer
Einstellung der maximalen Lüfter drehzahl mittels Potentiometer | Hinweis Kampmann Montage- und Installationsanleitung – KaControl für KaCool Einstellung der maximalen Lüfter- drehzahl mittels Potentiometer Die maximale Lüfterdrehzahl kann über ein Potentiometer auf der Steuer- platine eingestellt werden. Potentiometer-Einstellung: Schalten Sie die Steuerung spannungsfrei, bevor Sie mit der Potentiometer-Einstellung beginnen. -
Seite 32: Adressierung
Adressierung | Einkreisregelungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool Adressierung 9.1 Einkreisregelungen 9.1.1 Maximal 6 KaCool in einer Regelzone KaCool in Einkreisregelungen mit maximal 6 Geräten müssen nicht adressiert werden. Die Definition Führungsgerät/Folgegerät erfolgt durch den Anschluss des KaControllers. -
Seite 33: Maximal 30 Kacool In Einer Regelzone
Adressierung | Einkreisregelungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 9.1.2 Maximal 30 KaCool in einer Regelzone Führungs- Folgeger. Folgeger. Folgeger. Folgeger. gerät Abschlusswiderstand 120 Ω. KaCool in Einkreisregelungen mit mehr als 6 Geräten müssen adressiert CAN-Bus-Karte werden. Frontansicht Rückansicht... -
Seite 34: Einstellung Geräteausführung Mittels Dip-Schalter
Einstellung Geräteausführung mittels DIP-Schalter | Hinweise Kampmann Montage- und Installationsanleitung – KaControl für KaCool Einstellung Geräteausführung mittels DIP-Schalter Die Geräteausführung eines KaCool wird mittels der DIP-Schalter auf der Steuerplatine eingestellt. Nach Setzen der DIP-Schalter sind alle notwendigen Grundfunktionen einer Geräteausführung parametriert und der KaCool ist sofort funktionsfähig. - Seite 35 Einstellung Geräteausführung mittels DIP-Schalter | Hinweise Kampmann Montage- und Installationsanleitung – KaControl für KaCool DIP-Schalter Nr. 1 Zur Ansteuerung eines KaCool über eine bauseitige Gebäudeautomation mittels 0..10 V-Signale muss der DIP-Schalter Nr. 1 auf ON gestellt werden. Die notwendigen Parametereinstellungen werden in Abschnitt 11.3.17 beschrieben.
-
Seite 36: Dip-Schalter-Werkseinstellungen Kacool 2-Leiter-System Regelungsausstattung -C1
Einstellung Geräteausführung mittels DIP-Schalter | Hinweise Kampmann Montage- und Installationsanleitung – KaControl für KaCool DIP-Schalter Nr. 6 Zur Raumtemperaturregelung besteht die Möglichkeit, den internen Temperatursensor des KaControllers oder einen ext. Raumtemperaturfühler zu nutzen. DIP-Schalter Nr.6 = OFF Raumtemperaturregelung auf einen Ansaug-/ext. -
Seite 37: Parametereinstellungen
Parametereinstellungen | Allgemeines, Servicemenü aufrufen Kampmann Montage- und Installationsanleitung – KaControl für KaCool Parametereinstellungen 11.1 Allgemeines Spezielle Systemanforderungen können über Parametereinstellungen im Servicemenü konfiguriert werden. Spezielle Systemanforderungen können sein: Anzeige im Display: Raumtemperatur oder Sollwerttemperatur Sperren von Bedienfunktionen Einstellung der Sollwerttemperatur absolut oder ± 3K Einstellparameter im Eco-/Tagbetrieb Fühlerabgleich... -
Seite 38: Parametereinstellungen
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3 Parametereinstellungen 11.3.1 Anzeige im Display Sollwerttemperatur/Raumtemperatur Parameter P37 Im Display können über die große Sieben-Segment-Anzeige verschiedene Werte angezeigt werden. Funktion P37=0 P37=1 P37=2 P37=3 P37=4 P37=5 P37=6 Keine Anzeige... -
Seite 39: Sperren Von Bedienfunktionen
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.3 Sperren von Bedienfunktionen Parameter P117 Für z.B. Büro- oder Hotelanwendungen können bestimmte Funktionen und Einstellmöglichkeiten gesperrt werden, um eine einfache und energie- optimale Bedienung der Anlage zu gewährleisten. -
Seite 40: Funktion On/Off, Eco/Tag
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.4 Funktion ON/OFF, Eco/Tag Parameter P38 Die Funktion der ON/OFF-Taste und der Zeitschaltprogramme wird über den Parameter P38 vorgegeben. Über die ON/OFF-Taste und die Zeitschaltprogramme kann das Gerät ein- und ausgeschaltet oder zwischen Eco- und Tagbetrieb umgeschaltet werden. -
Seite 41: Sollwertumschaltung Auf Basis-Sollwert
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.5 Sollwertumschaltung auf Basis-Sollwert Für z.B. Büro- oder Hotelanwendungen ist es für einen energiesparenden Betrieb sinnvoll, die Sollwerte am Anfang einer Betriebsphase auf einen Basis-Sollwert zurückzusetzen. Durch diese Funktion wird kein unnötig hoher Heiz- oder tiefer Kühlsollwert in jede Betriebsphase übernommen. -
Seite 42: Umschaltung Heizen/Kühlen Über Anlegefühler In 2-Leiter-Systemen
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.7 Umschaltung Heizen/Kühlen über Anlegefühler in 2-Leiter-Systemen In 2-Leiter-Systemen wird standardmäßig die Umschaltung Heizen/Kühlen über einen externen Kontakt und den digitalen Eingang DI2 ausgeführt. Ist kein externer Kontakt zur Umschaltung Heizen/Kühlen vorhanden, kann alternativ die Umschaltung über einen Anlegefühler ausgeführt werden. -
Seite 43: Einstellung Betriebsart Automatische Umschaltung Heizen/Kühlen
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.7.2 Einstellung Betriebsart Automatische Umschaltung Heizen/Kühlen Parameter P38 Über den Parameter P38 wird die Betriebsart Automatik fest eingestellt, da die Betriebsarten Heizen und Kühlen ausschließlich über den Anlegefühler vorgegeben werden. -
Seite 44: Grenzwert Kühlbetrieb
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.7.4 Grenzwert Kühlbetrieb Parameter P14 Über den Parameter P14 wird der Grenzwert zum Einschalten der Lüfter- stufen im Kühlbetrieb eingestellt. Funktion Standard Einheit Grenzwerttemperatur zur Freigabe der Lüfter- °C stufen im Kühlbetrieb... -
Seite 45: Fühlerabgleich
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.8 Fühlerabgleich Parameter P58, P61, P62, P64 Über die Parameter P58, P61, P62 und P64 kann ein Fühlerabgleich durchgeführt werden. Das Abgleichen der Temperaturfühler ist bei der Erstinbetriebnahme und jeder Wartung durchzuführen. -
Seite 46: Maximale Lüfterdrehzahl Über Potentiometer
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.9.2 Maximale Lüfterdrehzahl über Potentiometer Über die Potentiometerstellung kann alternativ die maximale Lüfterdrehzahl vorgegeben werden. Die Potentiometerstellung ist standardmäßig auf 100% eingestellt. Potentiometer-Einstellung: Schalten Sie die Steuerung spannungsfrei, bevor Sie mit der Potentio- meter-Einstellung beginnen. -
Seite 47: Maximale Laufzeit Des Manuellen Lüfterbetriebs
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.9.5 Maximale Laufzeit des manuellen Lüfterbetriebs Parameter P27 Über den Parameter P27 wird die maximale Laufzeit des manuellen Lüfter- betriebs eingestellt. Wird der manuelle Lüfterbetrieb angewählt, schaltet die Steuerung spätestens nach Ablauf der Zeit gemäß... -
Seite 48: Sperren Von Lüfterstufen
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.9.7 Sperren von Lüfterstufen Parameter P42 Über den Parameter P42 können einzelne Lüfterstufen (0, 1, 2, 3, 4, 5, AUTO) gesperrt werden. Gesperrte Lüfterstufen können über den KaController nicht manuell angewählt werden. -
Seite 49: Auto-Eco-Funktion
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.10 Auto-Eco-Funktion Über einen Anlegefühler besteht die Möglichkeit, die Lüfterstufen in Abhängigkeit der Wassertemperatur zu sperren. Durch diese Anwendung kann eine zentrale Absenkung oder Anhebung der Wassertemperaturen im Gebäude am jeweiligen KaCool erfasst und verarbeitet werden. -
Seite 50: Einstellung Temperaturautomatik
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.12 Einstellung Temperaturautomatik Über Parameter kann die Temperaturautomatik eingestellt werden. Parametereinstellung zur Temperaturautomatik Funktion Standard Einheit Ventilator °C/10 Hysterese Ventil AUF/ZU Poti °C/10 Max speed Natürliche Konvektion Kühlen oder Ventil A/Z °C/10... -
Seite 51: Funktion Digitale Eingänge Di1 Und Di2
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.14 Funktion digitale Eingänge DI1 und DI2 Die Funktion der digitalen Eingänge DI1 und DI2 kann über Parameter- einstellungen konfiguriert werden. 11.3.14.1 Funktion DI1 Parameter P43 Über den Parameter P43 wird die Funktion des digitalen Eingangs DI1 eingestellt. -
Seite 52: Funktion Di2
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.14.2 Funktion DI2 Vorrangig sollte zum Ausführen bestimmter Funktionen der digitale Eingang DI1 verwendet werden. Ist die Verwendung des digitalen Eingangs DI2 notwendig, müssen folgende Einstellungen vorgenommen werden: 1. DIP-Schalter Nr. 4 auf OFF stellen 2. -
Seite 53: Funktion Digitale Ausgänge V1 Und V2
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.15 Funktion digitale Ausgänge V1 und V2 Die Funktion der digitalen Ausgänge V1 und V2 kann über Parameter- einstellungen konfiguriert werden. 11.3.15.1 Digitaler Ausgang V1 Der digitale Ausgang V1 wird je nach Anwendung für folgende Funktion... -
Seite 54: Ventilansteuerung Über Pwm
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.15.3 Ventilansteuerung über PWM Um im Bereich der natürlichen Konvektion Leistungen auf Zwischenwerte einstellen zu können, kann über Parameter die Ventilansteuerung mit einer Pulsweitenmodulation (PWM) ausgeführt werden. Standardmäßig ist die PWM-Ansteuerung nicht aktiv. -
Seite 55: Funktion Multifunktionseingänge Ai1, Ai2, Ai3
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.16 Funktion Multifunktionseingänge AI1, AI2, AI3 Die Funktion der Multifunktionseingänge AI1, AI2 und AI3 kann über Parametereinstellungen konfiguriert werden. 11.3.16.1 Funktion AI1 Parameter P15 Über den Parameter P15 wird die Funktion des Multifunktionseingangs AI1 eingestellt. -
Seite 56: Funktion Ai2
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.16.2 Funktion AI2 Parameter P16 Über den Parameter P16 wird die Funktion des Multifunktionseingangs AI2 eingestellt. Der Multifunktionseingang AI2 kann über den Parameter P16 nur eingestellt werden, wenn der DIP-Schalter Nr. 3 auf OFF steht! Die Einstellung der DIP-Schalter ist im Abschnitt 10 beschrieben. -
Seite 57: Externe Ansteuerung Über 0
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.17 Externe Ansteuerung über 0..10 Volt Über die analogen Eingänge AI2 und AI3 besteht die Möglichkeit, die Ventile und den EC-Ventilator mittels 0..10 Volt-Signale anzusteuern. Für eine Ansteuerung mittels 0..10 Volt-Signale müssen die DIP-Schalter gemäß... -
Seite 58: Sperren Von Bedienmöglichkeiten Oder Funktionen, Parameter
Parametereinstellungen | Parametereinstellungen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.3.18 Sperren von Bedienmöglichkeiten oder Funktionen, Parameter 38 Über den Parameter P38 können einzelne Bedienmöglichkeiten oder Funktionen gesperrt werden. Der Parameter P38 muss u.a. eingestellt werden für die Funktion ON/OFF, Eco/Tag gemäß Abschnitt 11.3.4 die Funktion Umschaltung Heizen/Kühlen in einem 2-Leiter-System gemäß... -
Seite 59: Programmierschlüssel
Parametereinstellungen | Programmierschlüssel Kampmann Montage- und Installationsanleitung – KaControl für KaCool 11.4 Programmierschlüssel Nach der Parametereinstellung kann das Setup mit Hilfe des Programmier- DIP-Schalter (unterhalb Abdeckung) schlüssels einfach auf andere KaCool-Steuerplatinen kopiert werden. Zum Kopieren bitte folgende Bedienschritte ausführen: Programmierschlüssel 1. -
Seite 60: Parameterliste Steuerplatine
Parameterliste Steuerplatine | Funktionen Kampmann Montage- und Installationsanleitung – KaControl für KaCool Parameterliste Steuerplatine Die Parameter können im Servicemenü aufgerufen und gemäß den Anlagenerfordernissen angepasst werden. Das Aufrufen des Servicemenüs ist in Abschnitt 11.2 beschrieben. Funktion Standard Einheit Bemerkung P000... - Seite 61 Parameterliste Steuerplatine | Funktionen Kampmann Montage- und Installationsanleitung – KaControl für KaCool Funktion Standard Einheit Bemerkung P033 Spülfunktion: Zeitdauer der Spülfunktion P034 Spülfunktion: Aktivierung in den Betriebsarten 0 = Spülfunktion inaktiv 1 = Spülfunktion ist aktiv im: - Kühlbetrieb - Automatikbetrieb 2 = Spülfunktion ist aktiv im: - Heizbetrieb...
- Seite 62 Parameterliste Steuerplatine | Funktionen Kampmann Montage- und Installationsanleitung – KaControl für KaCool Funktion Standard Einheit Bemerkung P056 Einstellung DI2: Seite 52 wenn DIP4=ON 0 = Kontakt geschlossen Heizen Kontakt offen Kühlen 1 = Kontakt geschlossen Kühlen Kontakt offen Heizen P057...
-
Seite 63: Funktionsprüfung Der Angeschlossenen Baugruppen
Funktionsprüfung der angeschlossenen Baugruppen | Praxistest Kampmann Montage- und Installationsanleitung – KaControl für KaCool Funktionsprüfung der angeschlossenen Baugruppen Der KaController bietet die Möglichkeit, die Funktion der angeschlossenen externen Geräte unabhängig von der Software-Applikation zu prüfen. Die Funktion einzelner Baugruppen, wie z.B. des EC-Ventilators, kann über Eingaben am KaController direkt aktiviert und überprüft werden. -
Seite 64: Parameter Kacontroller
Parameter KaController | Allgemeines, Parametermenü aufrufen Kampmann Montage- und Installationsanleitung – KaControl für KaCool Parameter KaController 14.1 Allgemeines Über Parametereinstellungen im KaController können spezielle Anforde- rungen der Anwender aktiviert und deaktiviert werden, z.B. können über Parameter die am KaController einstellbare minimale und maximale Sollwerttemperatur eingestellt werden. -
Seite 65: Parameterliste Kacontroller
Parameter KaController | Funktionen Kampmann Montage- und Installationsanleitung – KaControl für KaCool 14.3 Parameterliste KaController Funktion Standard Einheit Bemerkung t001 Serielle Adresse t002 Baudrate 0 = Baudrate 4800 1 = Baudrate 9600 2 = Baudrate 19200 t003 Funktionsweise Hintergrundbeleuchtung 0 = langsames Einblenden, schnelles Ausblenden... - Seite 68 Kampmann.de/KaCool.de Kampmann GmbH Friedrich-Ebert-Str. 128 – 130 49811 Lingen (Ems) T + 49 591 7108-0 F + 49 591 7108-300 E info@kampmann.de...
