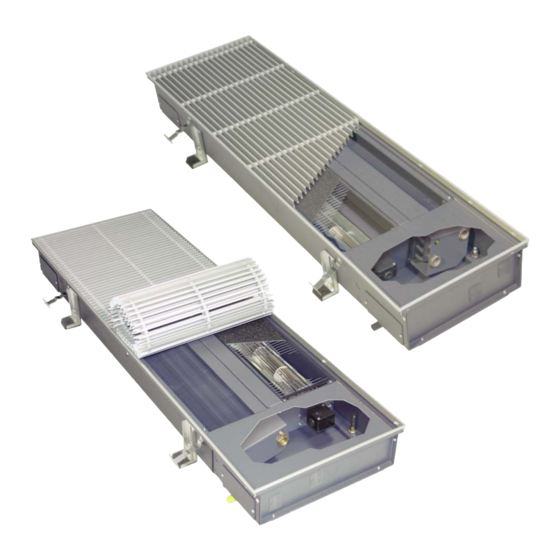

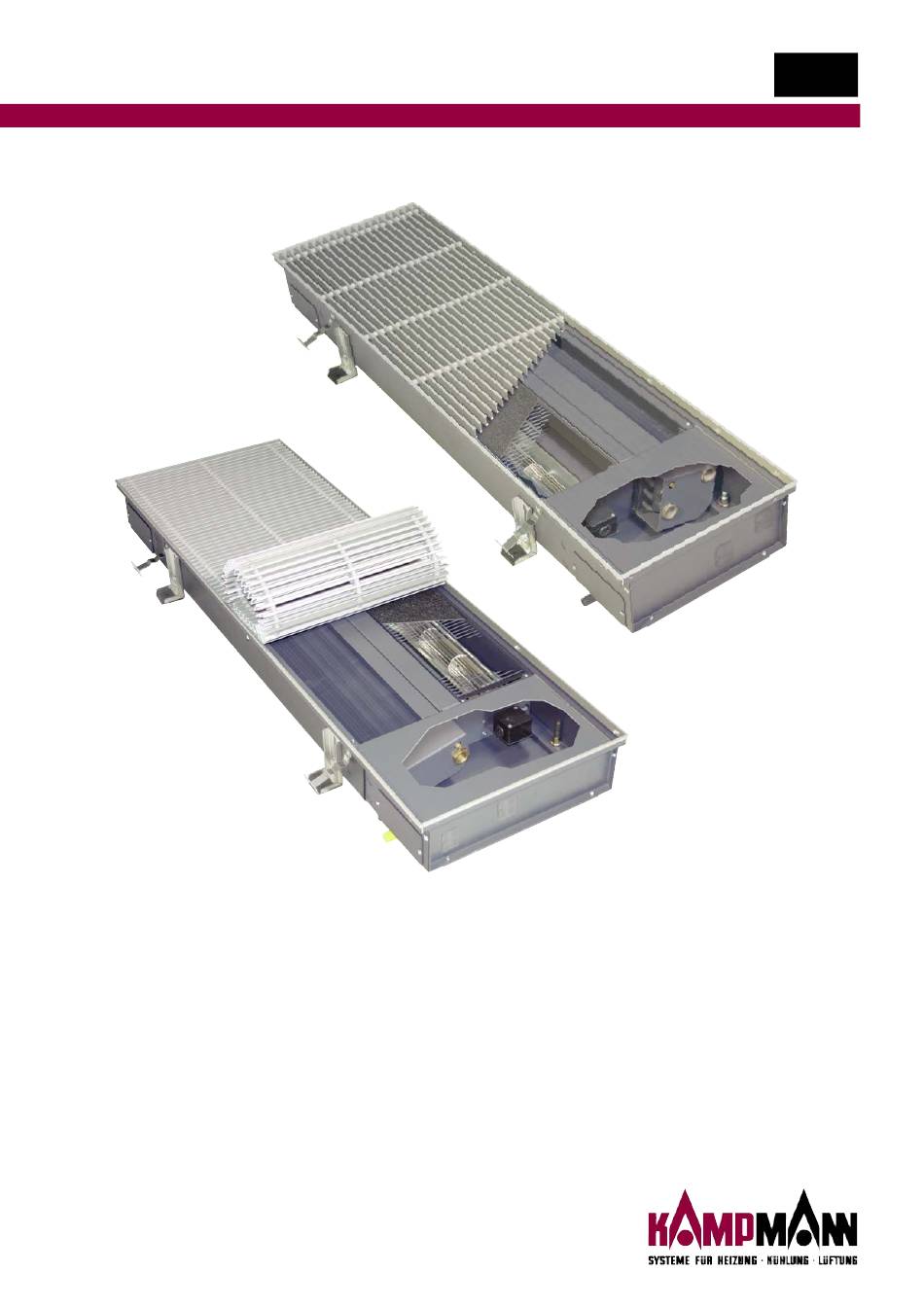

- Seite 1 Katherm HK 1.43 Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung Diese Anleitung für zukünftige Verwendung sorgfältig aufbewahren! I 234/04/09/1 DE...
-
Seite 2: Inhaltsverzeichnis
1.43 1.43 Katherm HK - Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung Inhaltsverzeichnis Zeichenerklärung: 1. Bestimmungsgemäße Verwendung ......Achtung! Gefahr! 2. -
Seite 3: Bestimmungsgemäße Verwendung
Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 1. Bestimmungsgemäße Verwendung Kampmann Katherm HK sind nach dem Stand der Technik und anerkann- ten sicherheitstechnischen Regeln gebaut. Dennoch kann es bei der Ver- wendung zu Gefahren für Personen oder Beeinträchtigungen des Geräts oder anderer Sachwerte kommen, wenn es nicht sachgemäß... -
Seite 4: Sicherheitshinweise
1.43 Katherm HK - Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 2. Sicherheitshinweise Die Montage dieses Produkts setzt Fachkenntnisse im Bereich Elektrotech- nik voraus. Diese Kenntnisse, die in der Regel in einer Berufsausbildung in den obigen Berufsfeldern gelehrt werden, sind nicht gesondert beschrie- ben. -
Seite 5: Thermostatkopf · Thermoelektrischer Stellantrieb
Katherm HK - 1.43 Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 4. Ausrichtung/Wasseranschluss Entfernen Sie die äußere Folie und den Verpackungskarton. Ordnen Sie den PowerKon Wärmetauscher gemäß Luftrichtung an. Dann richten Sie den Bodenkanal aus und stellen die Höhe an den Mon- tagehilfen und Stellschrauben ein. -
Seite 6: Wasseranschluss · Rohrdurchführungen
1.43 1.43 Katherm HK - Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 7. Wasseranschluss Rohrdurchführungen Katherm HK 340 Ausführung Raumseitiger Anschluss Stirnseitiger Anschluss Katherm HK 340, 2-Leiter, Fensterseite Fensterseite Kanalhöhe 132 mm Vorlauf Heizen/Kühlen Rücklauf Heizen/Kühlen Ventilunterteil 1/2”, Durchgang, Typ 146909 Thermoelektrischer Stellantrieb,... -
Seite 7: Heizen Oder Kühlen Mit Querstromgebläse-Konvektion
Katherm HK - 1.43 Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung Katherm HK 340 Ausführung Raumseitiger Anschluss Stirnseitiger Anschluss Katherm HK 340, 4-Leiter, Fensterseite Fensterseite Kanalhöhe 132 mm Vorlauf Kühlen Rücklauf Kühlen Vorlauf Heizen Rücklauf Heizen Ventilunterteil 1/2“, Durchgang, Raumseite Raumseite... - Seite 8 1.43 Katherm HK - Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung Katherm HK 400 Ausführung Raumseitiger Anschluss Stirnseitiger Anschluss Fensterseite Fensterseite Katherm HK 400, 4-Leiter, Kanalhöhe 132 mm Vorlauf Kühlen Rücklauf Kühlen Vorlauf Heizen Rücklauf Heizen Ventilunterteil 1/2“, Durchgang, Raumseite Raumseite...
-
Seite 9: Anschluss Anbauset Kondensatpumpe
Katherm HK - 1.43 Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 8. Anschluss Anbauset Kondensatpumpe 8.1 Anbauset Kondensatpumpe Ist die Abfuhr des anfallenden Kondensats nicht durch das natürliche Rohr- gefälle möglich kann, in Abhängigkeit von der gewünschten Ausführung des Katherm HK, ein entsprechendes Anbauset als Zubehör mitbestellt werden. -
Seite 10: Anschluss Anbauset Für Kanalhöhe 150 Mm
1.43 Katherm HK - Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung Schritt 3: Setzen Sie das Schwimmermodul und die Pumpeneinheit in die Aufnahmebleche ein. Schritt 4: Befestigen Sie ein Kondensatschlauchstück mit einer Schelle am Ablaufstuzten der Kondensatwanne . -
Seite 11: Anschlussdaten Kondensatpumpe
Katherm HK - 1.43 Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung Schritt 1: Entfernen Sie das schmale Bodenblech an der rechten Anschluss- seite durch Herausschrauben der Blechschrauben. Setzen Sie an dessen Stelle das Aufnahmeblech für das Schwimmermodul ein und schrau- ben Sie es mit den mitgelieferten Blechschrauben fest. -
Seite 12: Anzahl Montagehilfen
1.43 Katherm HK - Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 9. Anzahl Montagehilfen Kanallänge [mm] Anzahl Montagehilfen 1250 2000 2750 10. Wartung Hinweise Die Wartung an den Bodenkanälen Katherm HK darf nur von ausgebilde- tem Fachpersonal unter Beachtung der Montage- und Betriebsanleitung, sowie den gültigen Vorschriften ausgeführt werden. -
Seite 13: Elektrischer Anschluss
Katherm HK - 1.43 Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 11. Elektrischer Anschluss 11.1 Sicherheitshinweise Der Elektroanschluss dieses Produkts setzt Fachkenntnisse im Bereich Elektrotechnik voraus. Diese Kenntnisse, die in der Regel in einer Berufs- ausbildung in dem genannten Berufsfeld vermittelt werden, sind hier nicht gesondert beschrieben. -
Seite 14: Kombinationsmöglichkeiten Regelung 2-Leiter
1.43 Katherm HK - Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 11.3 Kombinationsmöglichkeiten Regelung 2-Leiter = 2 A = 2 A = 2 A = 4 A = 2 A max. max. max. max. max. Netz Netz Netz... - Seite 15 Katherm HK - 1.43 Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung ITC-Modul Netzteil UP Netz 230 VAC/24 DC Trafo 230 V/50 Hz Netz 230 V/50 Hz ClimaRegler Typ 032002 2* 2* Option: - Anlegetemperaturfühler - Externer Raumtemperaturfühler Kabellänge max.
-
Seite 16: Kombinationsmöglichkeiten Regelung 4-Leiter
1.43 Katherm HK - Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 11.4 Kombinationsmöglichkeiten Regelung 4-Leiter Trafo 7x1,5 3x1,5 RTC-Modul, Anschluss für: - Netz 230 V/50 Hz - Drehzahlsteuerung - Ventilantrieb Kühlen Klemmendose Ventilantrieb Heizen für bauseitige Verdrahtung Raumthermostat mit 3-Stufenschalter, Typ 148916 Achtung: Kabeleinführung Ventilantrieb Heizen raumseitig rechts für bauseitige Verdrahtung... - Seite 17 Katherm HK - 1.43 Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung Netzteil UP Netz 230 VAC/24 DC 230 V/50 Hz Trafo ITC-Modul, Anschluss für: - Netz 230 V 50 Hz - Drehzahlsteuerung Netz - Ventilantrieb Kühlen 230 V/50 Hz Klemmdose Ventilantrieb Heizen Achtung: Kabeleinführung Ventilantrieb Heizen raumseitig rechts...
-
Seite 18: Elektrische Anschlusswerte
1.43 Katherm HK - Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 11.5 Elektrische Anschlusswerte Katherm HK 340, Katherm HK 340, Kanalhöhe 132 mm, Kanalhöhe 150 mm, Elektrische Anschlusswerte 2-Leiter/4-Leiter; 2-Leiter/4-Leiter HK 400, Kanalhöhe 132 mm, 4-Leiter Kanallänge 1250 2000... -
Seite 19: Mögliche Im Bodenkanal Integrierte Regelvarianten
Katherm HK - 1.43 Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 11.6 Mögliche im Bodenkanal integrierte Regelvarianten Um festzustellen, welche der in dieser Anleitung beschriebenen Rege- lungsvarianten im Bodenkanal integriert ist nehmen Sie die Klemmenab- deckung ab und vergleichen die Klemmenleiste mit den Bildern der einzel- nen Varianten. -
Seite 20: Konfiguration Spannungsabstufung
1.43 Katherm HK - Heizen oder Kühlen mit Querstromgebläse-Konvektion Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 11.7 Konfiguration ITC-Modul Konfiguration des Analogeingangs zur Drehzahlvorgabe (A): Die Drehzahlvorgabe kann in zwei Varianten erfolgen. Die Anpassung erfolgt über den DIP-Schalter 2 (s. u. Darstellungen) an der Klemmenleiste. DIP-Schalter 2 „ON“...
