Montage und Anschluss
Zubehör Externe Kondensatpumpe
Zubehör externe Luftauslässe
Anschlussabmessungen
BG 1–3
150 mm
Zubehör externe Kondensatpumpe Art.-Nr. 325007000410
34

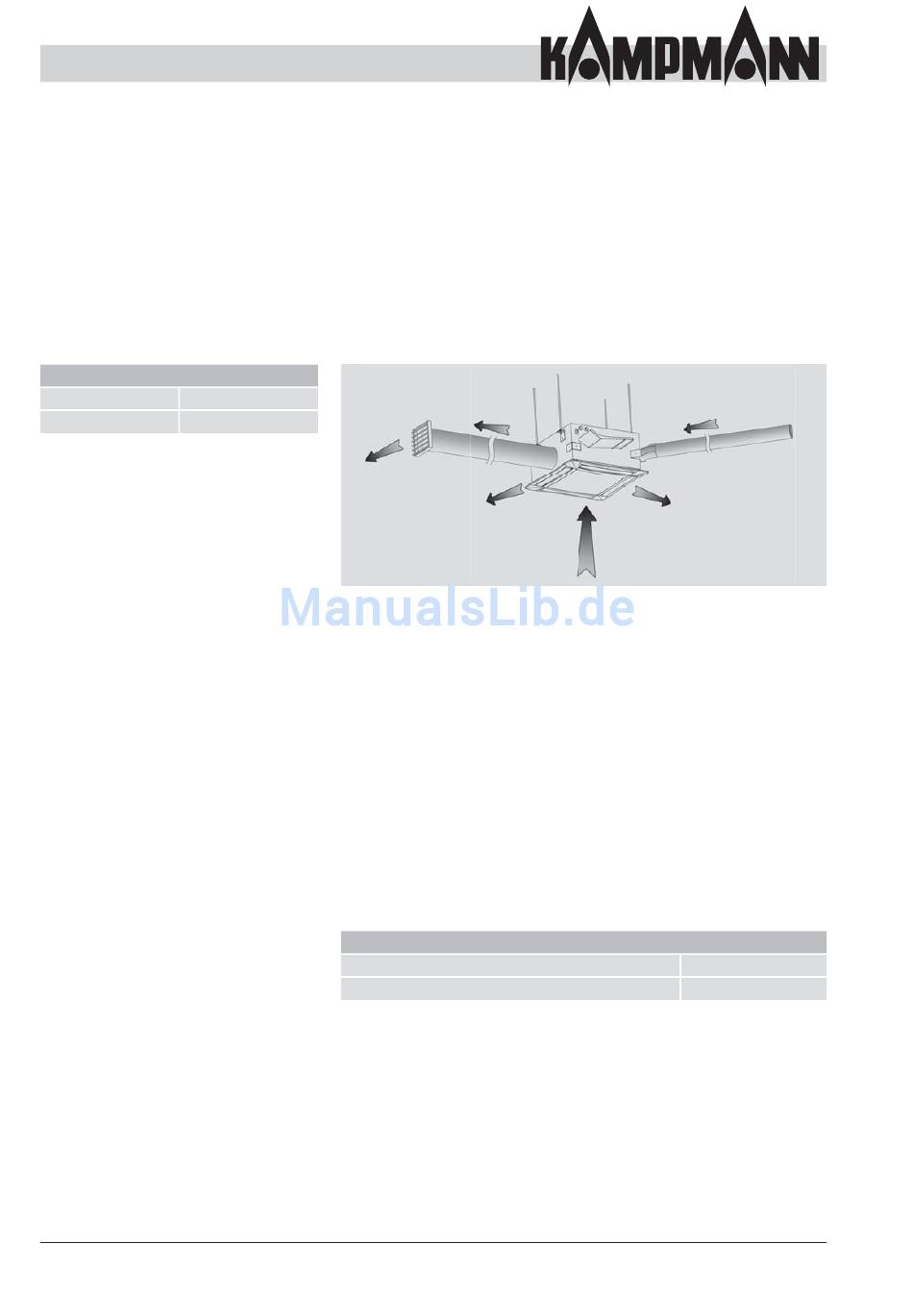

Um angrenzende Räume (z.B. Umkleidekabinen) mit kondi-
tio nierter Luft aus der Kassette zu versorgen, können an die
Kassetten bis zu zwei Luftleitungen angeschlossen werden. An
der Kassette müssen hierzu jeweils vorgestanzte Öffnungen an
den Seiten mit Durchmesser 150 mm entfernt und bauseitige
Flansche befestigt werden. An diese können isolierte Luftlei-
tungen und Auslässe angeschlossen werden. Die jeweiligen
Luftaustritte sind mittels eines Klebebandes zu verschließen.
BG 4–6
Luftverteilung
180 mm
Sollte die max. Förderhöhe (650 mm) der in den Kassetten
verbauten Kondensatpumpen nicht reichen, bietet sich die
Möglichkeit der Verwendung einer zusätzlichen externen
Kondensatpumpe an. Diese kann neben oder an die Kassette
montiert werden. Der Kondensatschlauch der Kassette wird
hierzu in den Auffangbehälter der externen Pumpe gesteckt.
Die weiteren technischen Daten der Pumpe entnehmen Sie
dem Beiblatt der externen Kondensatpumpe.
Die Spannungversorgung muss über eine separate Zuleitung
erfolgen.
Der Störmeldekontakt muss mit in die Ansteuerung des Kühl-
ventils eingebunden werden und dieses bei Störung abschalten.
Technische Daten:
Max. Förderhöhe
Maximale Anzahl anschließbarer Kassetten
Die externe Kondensatpumpe bringt eine höhere Geräuschent-
wicklung mit sich. Dies muss bei der Wahl des Montageortes
berücksichtigt werden!
KaCool D
Primärluftzufl uss
Umluft
4,6 Meter
2 Stück
13.01.2017
