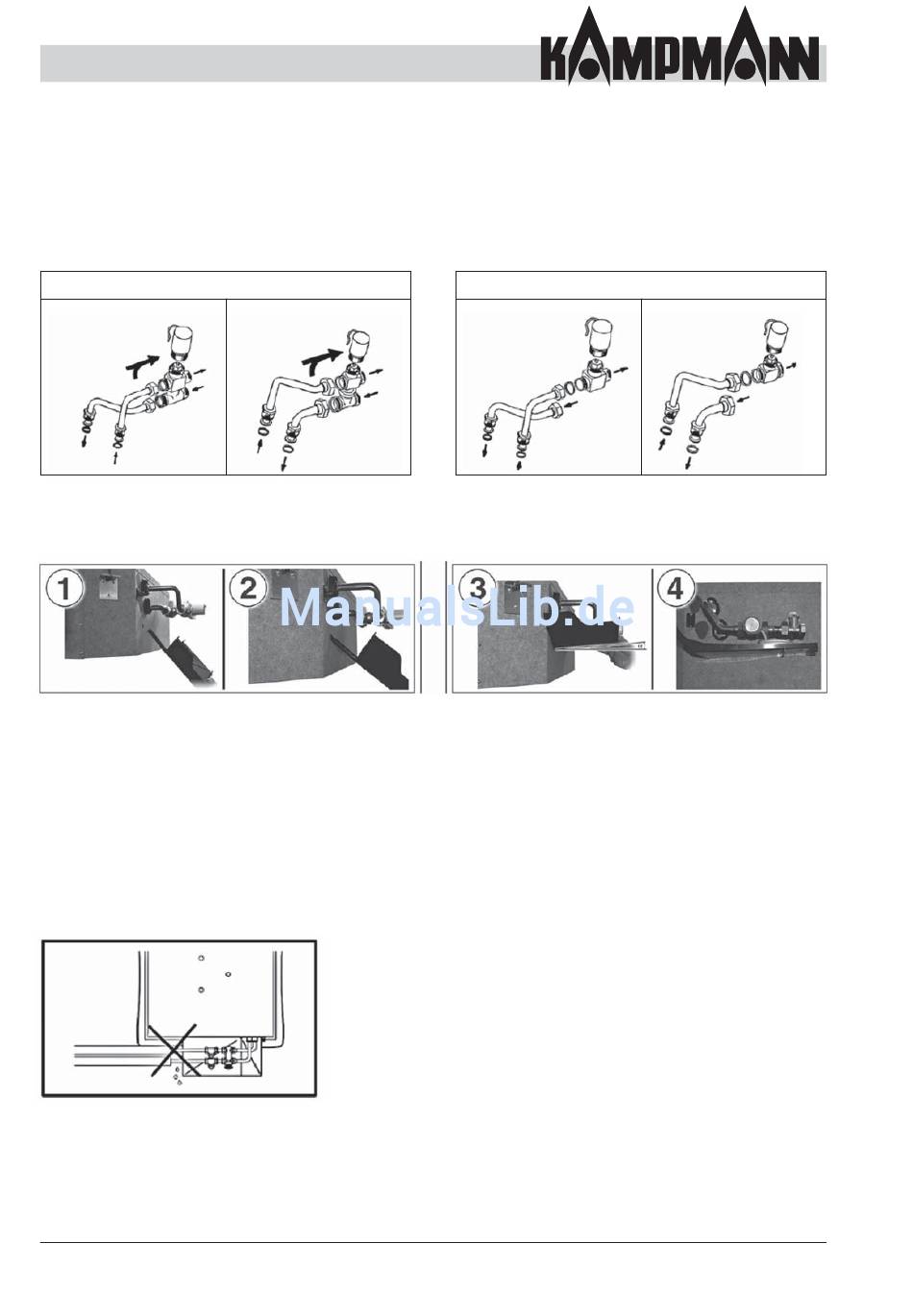

Montage und Anschluss
Wasserseitiger Anschluss
Wasserseitiger Anschluss
3-Wege-Ventil
BG 1 – 3
30
Falls vorhanden, wird zunächst das beiliegende Ventilkit an der
Deckenkassette montiert. Nutzen Sie hierzu das beiliegende
Dichtungsmaterial.
Beim Anziehen der Verschraubung muss das Gegenstück an
der Kassette entsprechend gekontert werden!
BG 4 – 6
Nun kann die Montage der Ventil-Kondensatwanne entspre-
chend bebildertem Ablauf mit den mitgelieferten Schrauben
erfolgen.
Anschließend können die bauseitigen Rohrleitungen an das
Ventilkit angeschlossen werden. Die Verbindung sollte fl exibel
z.B. mittels Panzerschläuchen erfolgen. Auf jeden Fall ist zu
verhindern, dass Spannungen und Vibrationen des Rohrlei-
tungssystems auf die Deckenkassette übertragen werden.
Die Rohrleitungen bis über die Ventil-Kondensatwanne dampf-
diffusionsdicht isolieren.
Ggf. sind vor der Deckenkassette Absperreinrichtungen und
Mengenregulierer (z.B. Tackosetter) zum hydraulischen
Abgleich und zu Wartungszwecken zu installieren.
KaCool D
2-Wege-Ventil
BG 1 – 3 BG 4 – 6
