3. RADARBILDSCHIRM INTERPRETIEREN

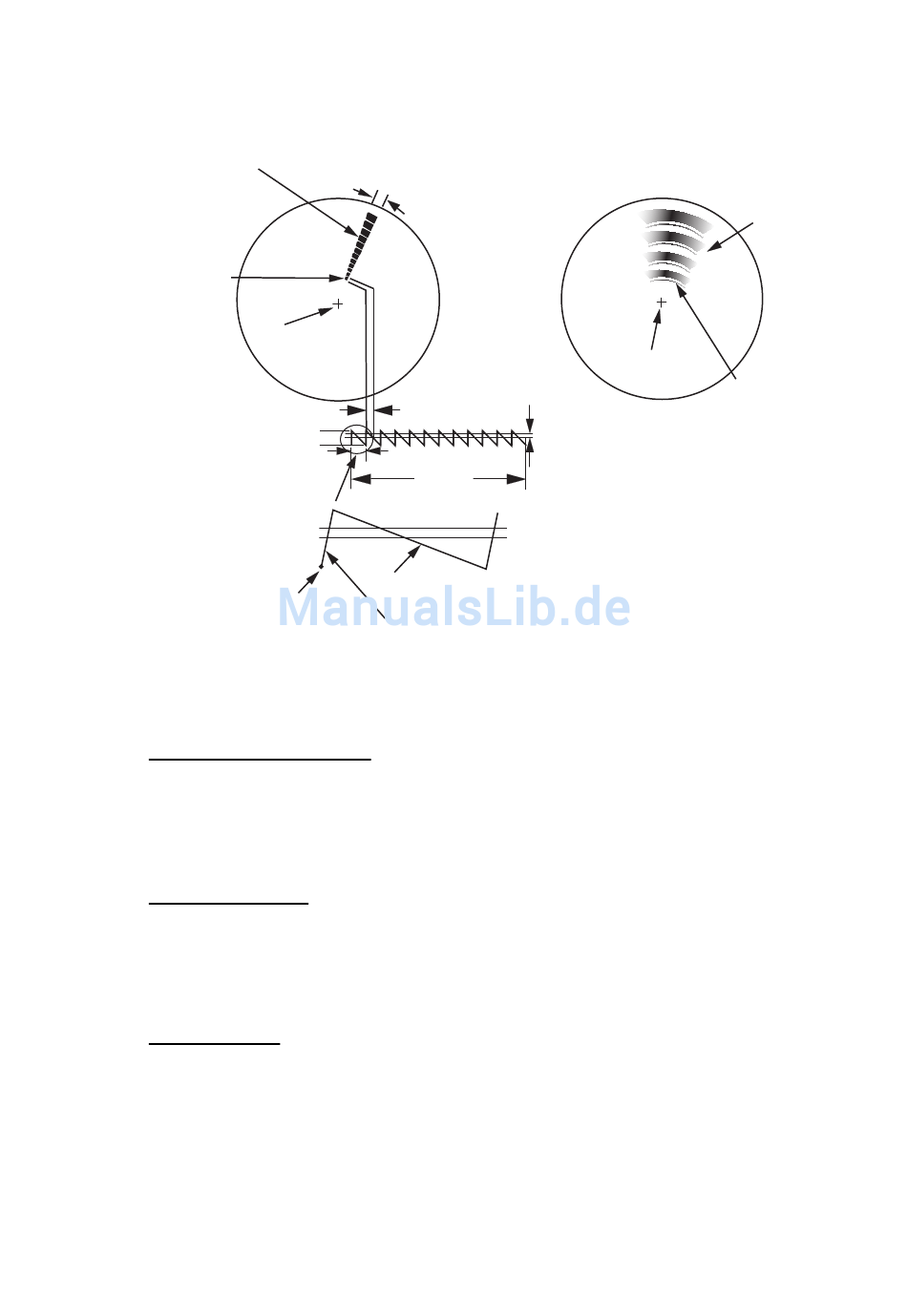

Bildschirm A: Bei entferntem SART
Echo von SART
24 NM
Position von
SART
3.3.2

Allgemeine Anmerkungen zum Empfang von SART

SART-Entfernungsfehler
Ist das SART weiter als ca. 1 nm entfernt, wird der erste Punkt 0,64 nm hinter der
wahren Position des SART angezeigt. Wird die Entfernung geringer, so dass die
schnellen Durchlaufsignale ebenfalls sichtbar werden, werden die Echos der ersten
Entfernung 150 m hinter der wahren Position angezeigt.
Entfernungsskala
Sobald Sie die SART-Position finden, folgende Einstellungen tätigen:
1. Stellen Sie mit der Taste RANGE die Entfernungsskala auf 6 oder 12 nm ein.
2. Schalten Sie [Rauschunterdr.] aus.
SART-Anzeige
Reduzieren Sie im Manuell-Modus das Tuning, damit lediglich das SART-Echo
deutlich auf dem Radarbildschirm angezeigt wird. Die normalen Radarechos werden
schwach, die SART-Echos bleiben jedoch deutlich. Wenn sich Ihr Schiff dem SART
nähert, wird der Bogen der SART-Anzeige länger. Der Großteil des Radarbildschirms
wird undeutlich. Passen Sie See-Echo und Verstärkung an, um den erforderlichen
Bildschirm anzuzeigen.
3-6
Radarantennen-
Strahlbreite
Position Ihres
Schiffes
9500 MHz
9200 MHz
7,5 ms
Impulssignal mit niedriger Geschwindigkeit
Impulsstart
Impulssignal mit hoher Geschwindigkeit
SART-Echo
Bildschirm B: Bei nahem SART
Linien aus 12 Punkten werden
in konzentrischen Bögen dargestellt.
1,5 NM
SART-Markierungs-
Länge
Radarempfänger-
Bandbreite
Impulszeit
95 ms
Echo von
SART
Position Ihres
Schiffes
Position von
SART
