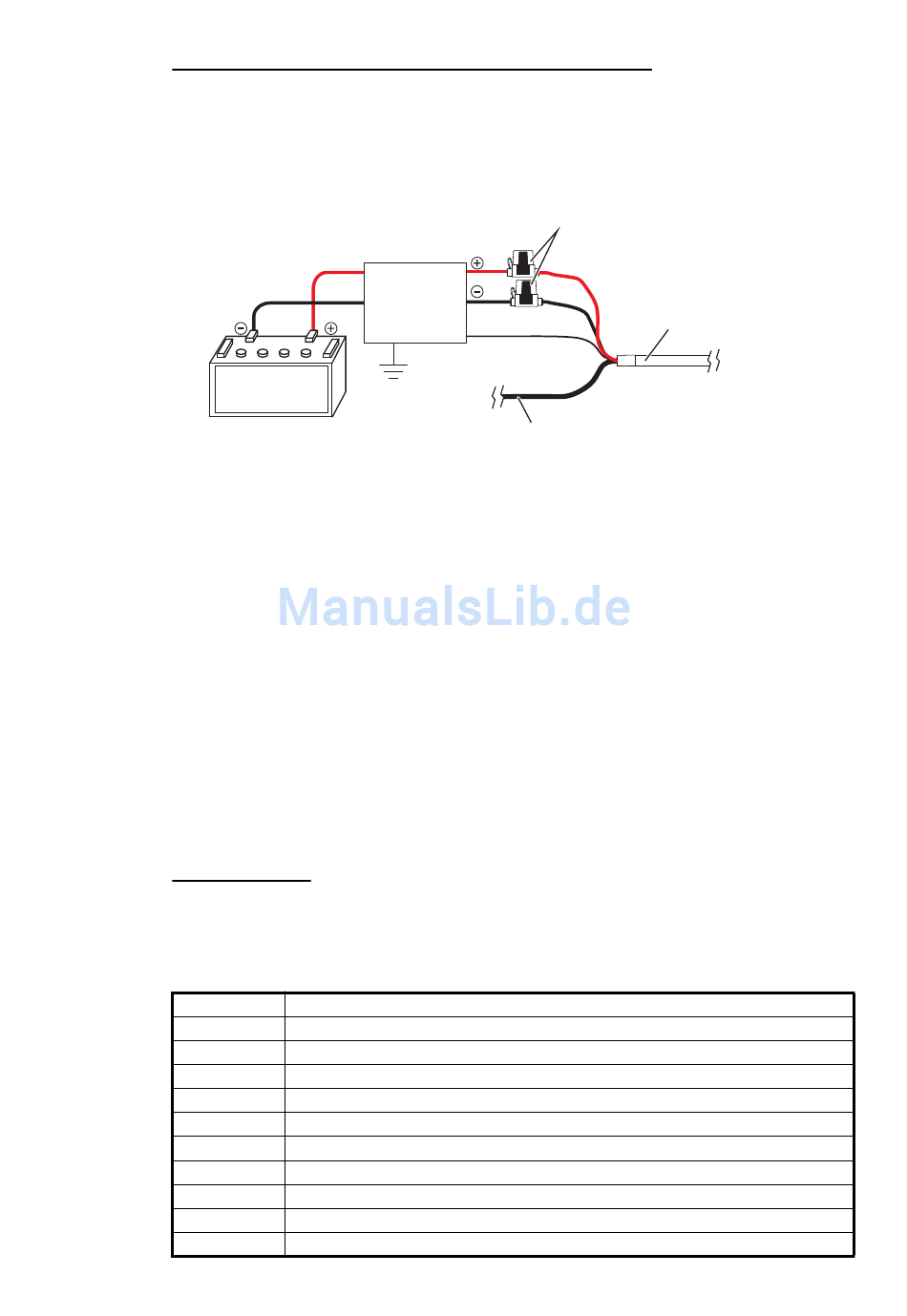

Anschluss des Sichtgerätes an die Stromversorgung
Schließen Sie den Kabelsatz an die Stromversorgung (24 VD) an, wie unten gezeigt.
• Rotes Kabel: Verbinden mit dem positiven (+) Anschluss.
• Schwarzes Kabel: Verbinden mit dem negativen (-) Anschluss.
• Schwarzes Kabel: Abschirmungskabel. Verbinden mit Erde.
Spannungsversorgung
Gleichspannung)
Hinweis: Dieses Gerät kann nicht mit einer Stromversorgung verwendet werden,
deren Spannung mehr als 24 V Gleichspannung beträgt.
1.4
Eingangssignal
Dieses Radar akzeptiert Eingangssignale im NMEA-Format. Drei NMEA-Ports sind
für Eingangssignale bereitgestellt. Die Methode der Satzbehandlung ist bei allen Ports
gleich.
1.4.1
Talker
Daten sendende Geräte, besitzen am Datenanfang einen Identifikationscode (Talker).
Daten empfangende Geräte, identifizieren so sendende Geräte. Dieses Gerät verfügt
über die Talker GN, GP, GL, GA und RA.
1.4.2
NMEA I/O Datensätze
NMEA1/NMEA2
• Talker: Beliebig
• Baudrate: 4800/38400
• NMEA 0183 (IEC 61162-2
Datensatz
ALR
BWC
BWR
DBT
DPT
DTM
GGA
GLL
GNS
GSA
Verteilereinheit
(12-24 V
Alarmzustand setzen
Peilung und Entfernung zum Wegpunkt - Großkreis
Peilung und Entfernung zur Wegpunkt - Kursgleiche
Tiefe unter Sensor
Tiefe
Datenreferenz
Feste Daten aus dem Global Positioning System (GPS)
Geografische Position
GNSS-Fixierungsdaten
GNSS DOP und Aktive Satelliten
Sicherungsträger
ROT
SCHWARZ
SCHWARZ
SCHWARZ
SCHWARZ
SCHWARZ
SCHWARZ
SCHWARZ
SCHWARZ
Abschirmung
Signalleitung (Externer Summer usw.)
Beschreibung
1. INSTALLATION
Kabelsatz
Sichtgerät
1-11
