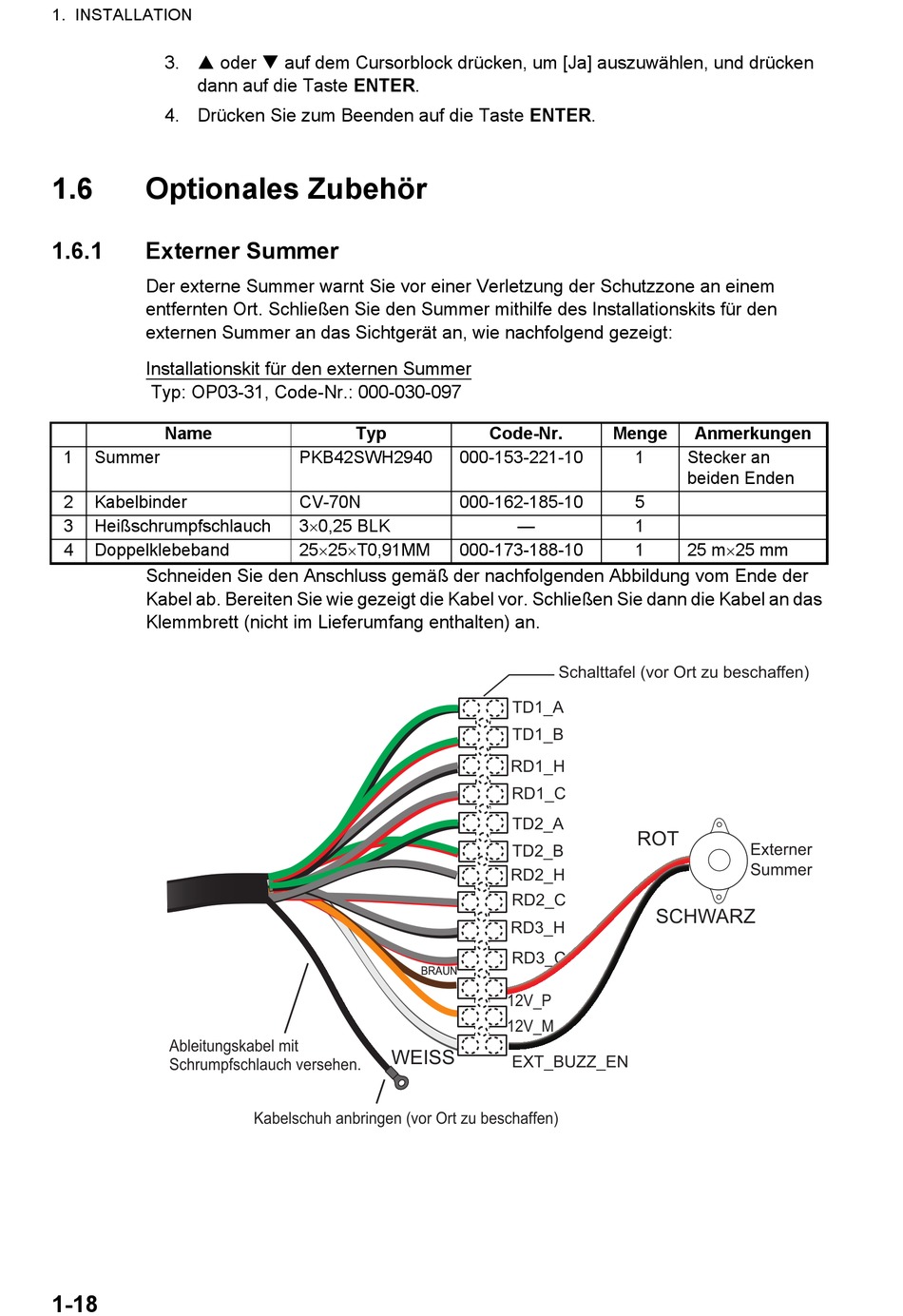

Optionales Zubehör; Externer Summer - Furuno MODEL 1815 Benutzerhandbuch

1. INSTALLATION
3.  oder  auf dem Cursorblock drücken, um [Ja] auszuwählen, und drücken
dann auf die Taste ENTER.
4. Drücken Sie zum Beenden auf die Taste ENTER.
1.6 Optionales Zubehör
1.6.1

Externer Summer

Der externe Summer warnt Sie vor einer Verletzung der Schutzzone an einem
entfernten Ort. Schließen Sie den Summer mithilfe des Installationskits für den
externen Summer an das Sichtgerät an, wie nachfolgend gezeigt:
Installationskit für den externen Summer
Typ: OP03-31, Code-Nr.: 000-030-097
Name
1 Summer
2 Kabelbinder
3 Heißschrumpfschlauch
4 Doppelklebeband
Schneiden Sie den Anschluss gemäß der nachfolgenden Abbildung vom Ende der
Kabel ab. Bereiten Sie wie gezeigt die Kabel vor. Schließen Sie dann die Kabel an das
Klemmbrett (nicht im Lieferumfang enthalten) an.
Ableitungskabel mit
Schrumpfschlauch versehen.
1-18
Typ
PKB42SWH2940
CV-70N
30,25 BLK
2525T0,91MM
BRAUN
WEISS
Kabelschuh anbringen (vor Ort zu beschaffen)
Code-Nr. Menge
000-153-221-10
000-162-185-10
—
000-173-188-10
Schalttafel (vor Ort zu beschaffen)
TD1_A
TD1_B
RD1_H
RD1_C
TD2_A
TD2_B
RD2_H
RD2_C
RD3_H
RD3_C
12V_P
12V_M
EXT_BUZZ_EN
Anmerkungen
1 Stecker an
beiden Enden
5
1
1 25 m25 mm
ROT
Externer
Summer
SCHWARZ
