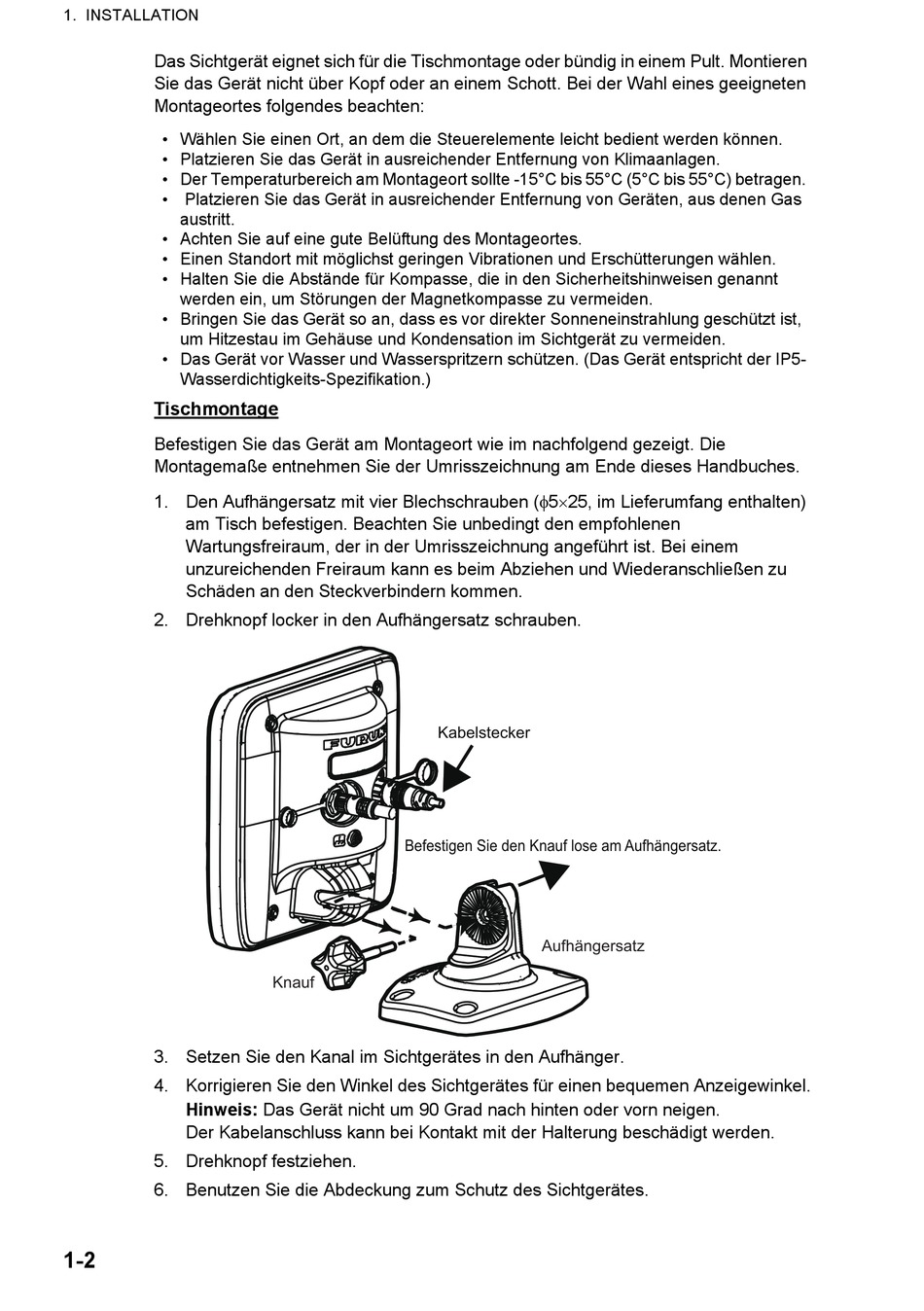

1. INSTALLATION
Das Sichtgerät eignet sich für die Tischmontage oder bündig in einem Pult. Montieren
Sie das Gerät nicht über Kopf oder an einem Schott. Bei der Wahl eines geeigneten
Montageortes folgendes beachten:
• Wählen Sie einen Ort, an dem die Steuerelemente leicht bedient werden können.
• Platzieren Sie das Gerät in ausreichender Entfernung von Klimaanlagen.
• Der Temperaturbereich am Montageort sollte -15°C bis 55°C (5°C bis 55°C) betragen.
• Platzieren Sie das Gerät in ausreichender Entfernung von Geräten, aus denen Gas
austritt.
• Achten Sie auf eine gute Belüftung des Montageortes.
• Einen Standort mit möglichst geringen Vibrationen und Erschütterungen wählen.
• Halten Sie die Abstände für Kompasse, die in den Sicherheitshinweisen genannt
werden ein, um Störungen der Magnetkompasse zu vermeiden.
• Bringen Sie das Gerät so an, dass es vor direkter Sonneneinstrahlung geschützt ist,
um Hitzestau im Gehäuse und Kondensation im Sichtgerät zu vermeiden.
• Das Gerät vor Wasser und Wasserspritzern schützen. (Das Gerät entspricht der IP5-
Wasserdichtigkeits-Spezifikation.)
Tischmontage
Befestigen Sie das Gerät am Montageort wie im nachfolgend gezeigt. Die
Montagemaße entnehmen Sie der Umrisszeichnung am Ende dieses Handbuches.
1. Den Aufhängersatz mit vier Blechschrauben (525, im Lieferumfang enthalten)
am Tisch befestigen. Beachten Sie unbedingt den empfohlenen
Wartungsfreiraum, der in der Umrisszeichnung angeführt ist. Bei einem
unzureichenden Freiraum kann es beim Abziehen und Wiederanschließen zu
Schäden an den Steckverbindern kommen.
2. Drehknopf locker in den Aufhängersatz schrauben.
3. Setzen Sie den Kanal im Sichtgerätes in den Aufhänger.
4. Korrigieren Sie den Winkel des Sichtgerätes für einen bequemen Anzeigewinkel.
Hinweis: Das Gerät nicht um 90 Grad nach hinten oder vorn neigen.
Der Kabelanschluss kann bei Kontakt mit der Halterung beschädigt werden.
5. Drehknopf festziehen.
6. Benutzen Sie die Abdeckung zum Schutz des Sichtgerätes.
1-2
Kabelstecker
Befestigen Sie den Knauf lose am Aufhängersatz.
Knauf
Aufhängersatz
