Aufbau
Innenblende und Ventilator-Gehäuse
11

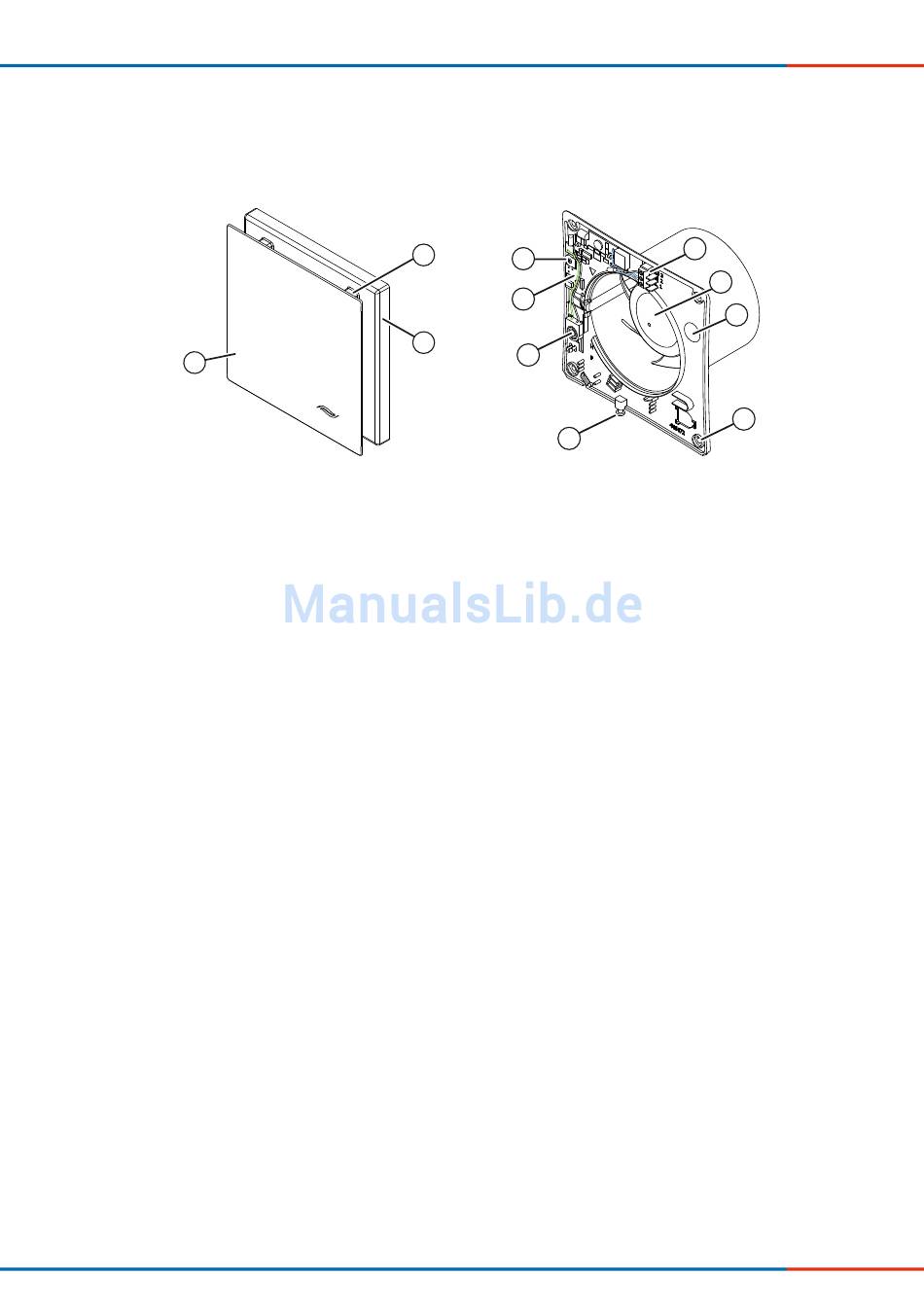

Abbildung 2: Innenblende und Ventilator-Gehäuse Abluftgerät Avio NF 100
1 Anschlussklemme Netzanschlusskabel
(230 V, 50 Hz)
2 Ventilator
3 Kabeldurchführung Netzanschlusskabel
4 Befestigungspunkte Innenwand (4 x)
5 Befestigungsschraube Innenblende
2.2
Funktion
Der Abluftventilator Avio NF 100 (N = Nachlauf-Funktion, F = Feuchtesensor) wird eingesetzt,
um verbrauchte Luft aus einem Raum abzuführen. Dabei arbeitet er aufgrund seiner strö-
mungsoptimierten Eigenschaften besonders geräuscharm. Er wird mit Wechselstrom betrieben.
Der Avio NF 100 verfügt über eine Nachlauf-Funktion und einen integrierten Feuchtesensor.
Der Stellbereich des Feuchtesensors kann am Potentiometer im Bereich zwischen 60 % und
90 % relativer Luftfeuchte justiert werden. Bei Überschreitung des deinierten Grenzwertes wird
der Ventilator automatisch eingeschaltet. Wird der Grenzwert wieder unterschritten, schaltet der
Ventilator ab, oder aktiviert die Nachlauf-Funktion. Über eine Steckbrücke ist es möglich, die
Nachlauf-Funktion manuell zu aktivieren oder zu deaktivieren. Die Nachlaufzeit ist ab Werk auf
15 Minuten eingestellt und kann nicht verändert werden. Der Avio NF 100 läuft nach aktivieren
der Nachlauf-Funktion noch bis zum Ende der Nachlaufzeit und schaltet sich dann automatisch
wieder aus. Damit wird ein optimaler Luftaustausch gewährleistet.
Ist die Nachlauf-Funktion über die Steckbrücke deaktiviert, wird beim Unterbrechen des Strom-
kreises (Ausschalten des Schalters/ Loslassen des Tasters/ Unterschreiten des Grenzwertes)
keine Nachlaufzeit aktiviert und das Gerät schaltet sofort ab.
Der Abluftventilator Avio NF 100 kann mit einem vorhandenen Lichtschalter kombiniert werden
oder separat über einen Schalter/Taster bedient werden. Der Anschluss an einen Schalter hat
keinen Einluss auf den sensorgesteuerten Betrieb des Abluftventilators. Er ist ein zusätzliches
Bedienelement.
9
10
Abluftventilator Avio NF 100
SYSTEMÜBERSICHT
1
8
7
6
5
6 Feuchtesensor
7 Platine
8 Potentiometer
9 Abstandshalter
10 Grundplatte Innenblende
11 Abdeckung Innenblende
•
Montage- und Bedienungsanleitung
2
3
4
7
