SYSTEMÜBERSICHT
2 Systemübersicht
Der Abluftventilator Avio NF 100 ist ein leistungsstarker, optisch dezenter Abluftventilator zum
Einsatz in Bad-, Dusch und Hauswirtschaftsräumen.
Durch den integrierten Luftstrom-Konus zur Strömungsführung arbeitet er besonders geräu-
scharm. Eine bedarfsgeführte Entlüftung kann sowohl über die Nachlaufzeit als auch über
den integrierten Feuchtesensor eingestellt werden. So beugt der Abluftventilator Avio NF 100
Schimmelbildung und Feuchteschäden in Räumen mit Feuchteeintrag vor.
Der Abluftventilator Avio NF 100 kann in Verbin-
dung mit dem Abluftsystem aV100 verwendet
werden, oder in eine andere Wandeinbauhülse
mit Durchmesser 100 mm installiert werden
(Rückschlagventil muss in diesem Fall bauseits
nachgerüstet werden).
Die Installation ist in Decken und Außenwände
möglich. Der Abluftventilator Avio NF 100 wird
direkt in die Wandeinbauhülse eingesetzt oder an
der Zwischendecke angebracht.
Um zu gewährleisten, dass der Avio NF 100
anderweitige Belüftung nicht beeinträchtigt
und seine Funktion auch nicht durch andere
Belüftungsvorgänge gestört wird, muss er
immer in eine eigene Wandeinbauhülse
installiert werden. In dieser dürfen sich keine
Hindernisse oder andere Objekte beinden, die den Luftzug stören.
Um in Wandeinbauhülsen eventuell anfallendes Kondensat (im Winter) zu vermeiden, müssen
sie an den Stellen isoliert werden, an denen sie durch unbeheizte Bereiche, wie kalte Dachbö-
den, verlaufen.
Beachten Sie beim Einbau in die Zwischendecke, dass die Verbindung zwischen Wandein-
bauhülse und Abluftventilator bauseits realisiert werden muss.
Der Abluftventilator Avio NF 100 wird direkt an das 230 V-Netz angeschlossen.
Merkmale
• Abluftventilator mit intgeriertem Feuchtesensor und Nachlauf-Funktion
• Zulässiger Einbau innerhalb des Schutzbereiches 1 in Bad- und Duschräumen nach
VDE 0100
• Wand- oder Deckenmontage möglich
• Geringer Stromverbrauch des Ventilators
• Besonders geräuscharmer Betrieb durch strömungsoptimiertes Innenblenden-Design
• Integrierter Feuchtesensor mit einstellbarem Grenzwert der relativen Raumluftfeuchte via
Potentiometer
• Steckbrücke zum manuellen Aktivieren/Deaktivieren der Nachlaufzeit
• Bohrung für Wandeinbauhülse Ø 115 mm
• Kombinierbar mit Anschluss an einen Lichtschalter oder Schalter/Taster
6 Abluftventilator Avio NF 100 • Montage- und Bedienungsanleitung

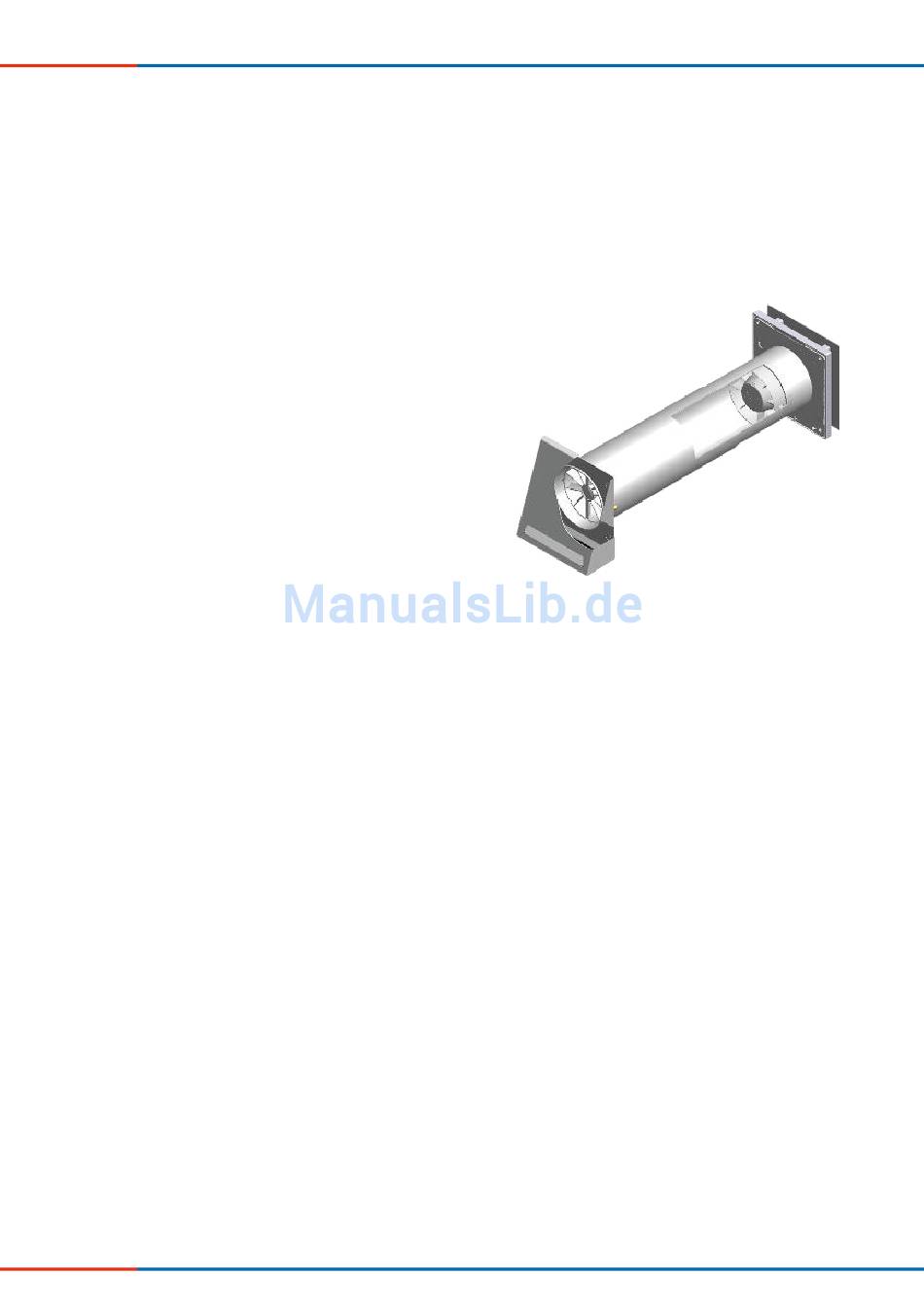

Abbildung 1: Avio NF 100 integriert in das
aV100 Wandeinbauset (Variante Standard)
