5

Einbau und Montage

5.1
Wandöffnung erstellen und Wandeinbauhülse montieren
GEFAHR
Eindringen von Wasser in den Abluftventilator Avio NF 100.
Stromschlag und/oder Überhitzung durch Kurzschluss (230V, 50 Hz)!
► Wandöffnung für den Abluftventilator außerhalb des Schutzbereiches 0 anbringen.
VORSICHT
Herabfallendes Mauerwerk beim Erstellen der Wandöffnung.
Verletzung von Körperteilen und/oder Beschädigung von Gegenständen!
► An Gebäude-Außenseite einen Schutz gegen herabfallendes Mauerwerk anbringen.
► Gegenstände aus der unmittelbaren Umgebung der Gebäude-Außenseite entfernen.
Die Erstellung der Wandöffnung wird am Einbau in die Außenwand gezeigt.
Achten Sie beim Einbau in die Zwischendecke darauf, die Wandöffnung an der Außenwand
zwischen Zimmerdecke und Zwischendecke zu positionieren. Zusätzlich muss an der Zwi-
schendecke eine Bohrung, Ø 105 mm, angebracht werden, in welche der Abluftventilator
eingesetzt wird. Das Netzanschlusskabel wird (nur in der Einbausituation Zwischendecke!), zur
Öffnung für den Abluftventilator geführt, nicht zur Wandeinbauhülse. Die Verbindung zwischen
Öffnung Abluftventilator und Wandeinbauhülse in der Decke muss bauseits erfolgen.
Fräsbohrer mit
Voraussetzungen:
Das Mauerwerk ist trocken und tragfähig.
Es beinden sich keine tragenden Elemente in der Position des geplanten Bohrlochs/Putz- oder
Mauerschlitzes.
HINWEIS
Ansammlung von Kondenswasser in der Wandeinbauhülse.
Beschädigung von Außenwand und Mauerwerk!
► Wandöffnung mit einem Gefälle von 1 – 2° zur Außenwand erstellen.
TIPP:
Achten Sie darauf, dass Sie die Wandöffnung richtig positionieren (siehe Abschnitt 3.2).
Nähern Sie den Putz-/Mauerschlitz 45° rechts oben an die Wandöffnung an, um das
Netzanschlusskabel korrekt installieren zu können.

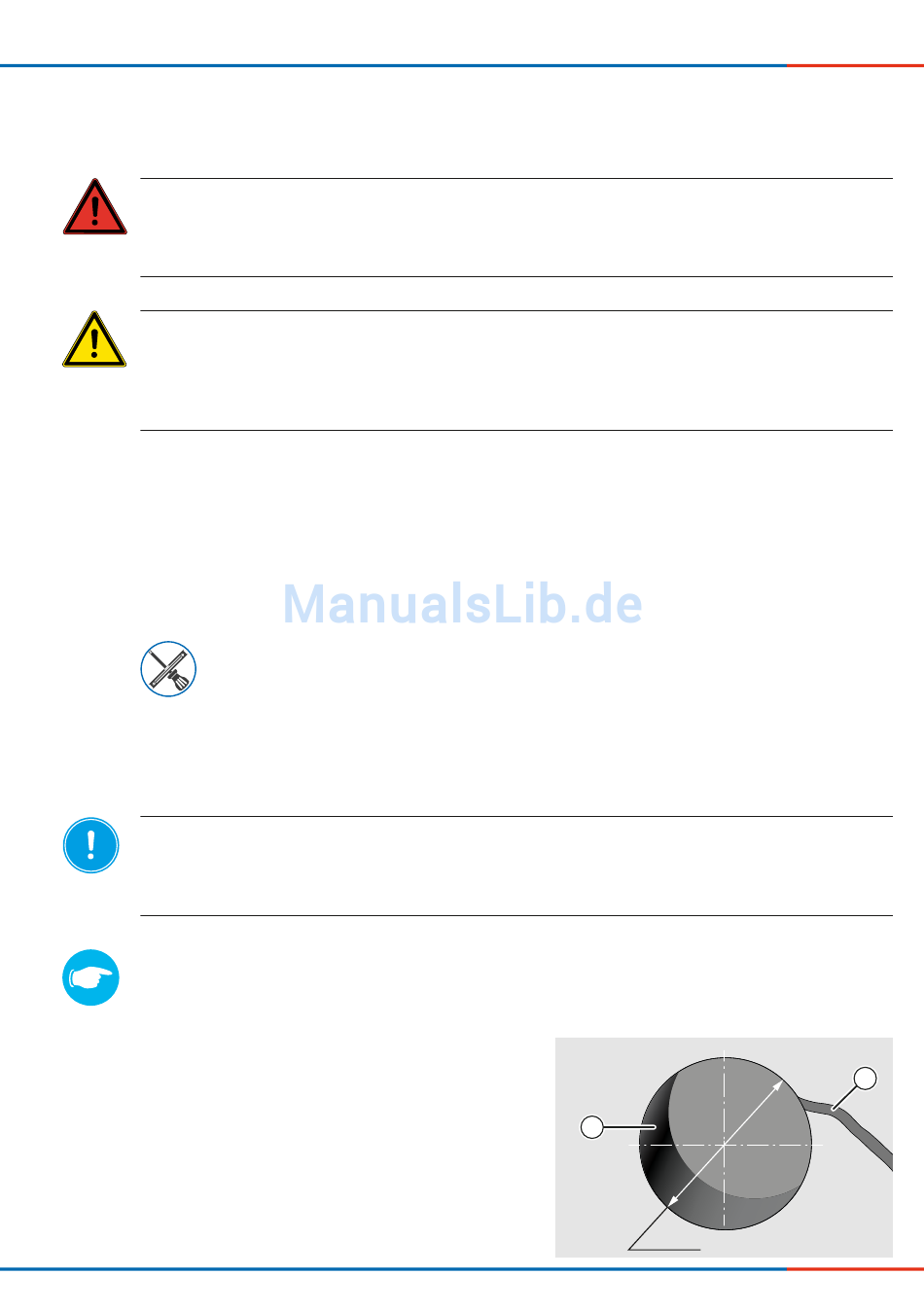

► Bohren Sie eine Wandöffnung, Ø 115 mm, mit
einem Gefälle von 1 – 2° zur Außenwand.
► Fräsen Sie den Putz-/Mauerschlitz (2).
zwischen Stromquelle/Schalter und Wand-
öffnung.
Achten Sie darauf, dass sich der Putz-/
Mauerschlitz (2) für das Netzanschlusskabel
im Winkel von 45° rechts oben beindet.
ø
115 mm, Wandeinbauhülse (z. B. aV100 Wandeinbauset)
Abluftventilator Avio NF 100
EINBAU UND MONTAGE
2
115
Ø
Montage- und Bedienungsanleitung
1
13
