Elektrischer Anschluss
GEFAHR
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
► Vor Arbeiten an elektrischen Anlagen alle betroffenen Geräte von der Stromversorgung
trennen.
► Kabel nicht unter Spannung verlegen oder anschließen.
► Anschluss nur von qualiiziertem und geschultem Personal.
GEFAHR
Eindringen von Wasser in den Abluftventilator Avio NF 100 oder dessen Komponenten.
Stromschlag und Überhitzung durch Kurzschluss (230V, 50 Hz)!
► Abluftventilator Avio NF 100 außerhalb des Schutzbereiches 0 anbringen.
► Lichtschalter/Schalter/Taster außerhalb des Schutzbereiches 0 bis 2 anbringen.
HINWEIS
Zu geringer Leitungsquerschnitt.
Zu hoher Spannungsabfall und/oder Kontaktierung nicht gewährleistet!
► Für das Netzanschlusskabel einen Leitungsquerschnitt von 1,5 mm² verwenden.
TIPP:
Der Abluftventilator Avio NF 100 kann mit einem Lichtschalter (2-polig) kombiniert wer-
den oder an einen handelsüblichen Schalter/Taster angeschlossen werden.
Dieser ist nicht im Lieferumfang enthalten und muss bauseitig gestellt werden.
Klemmenbelegung Anschlussklemme Netzanschlusskabel

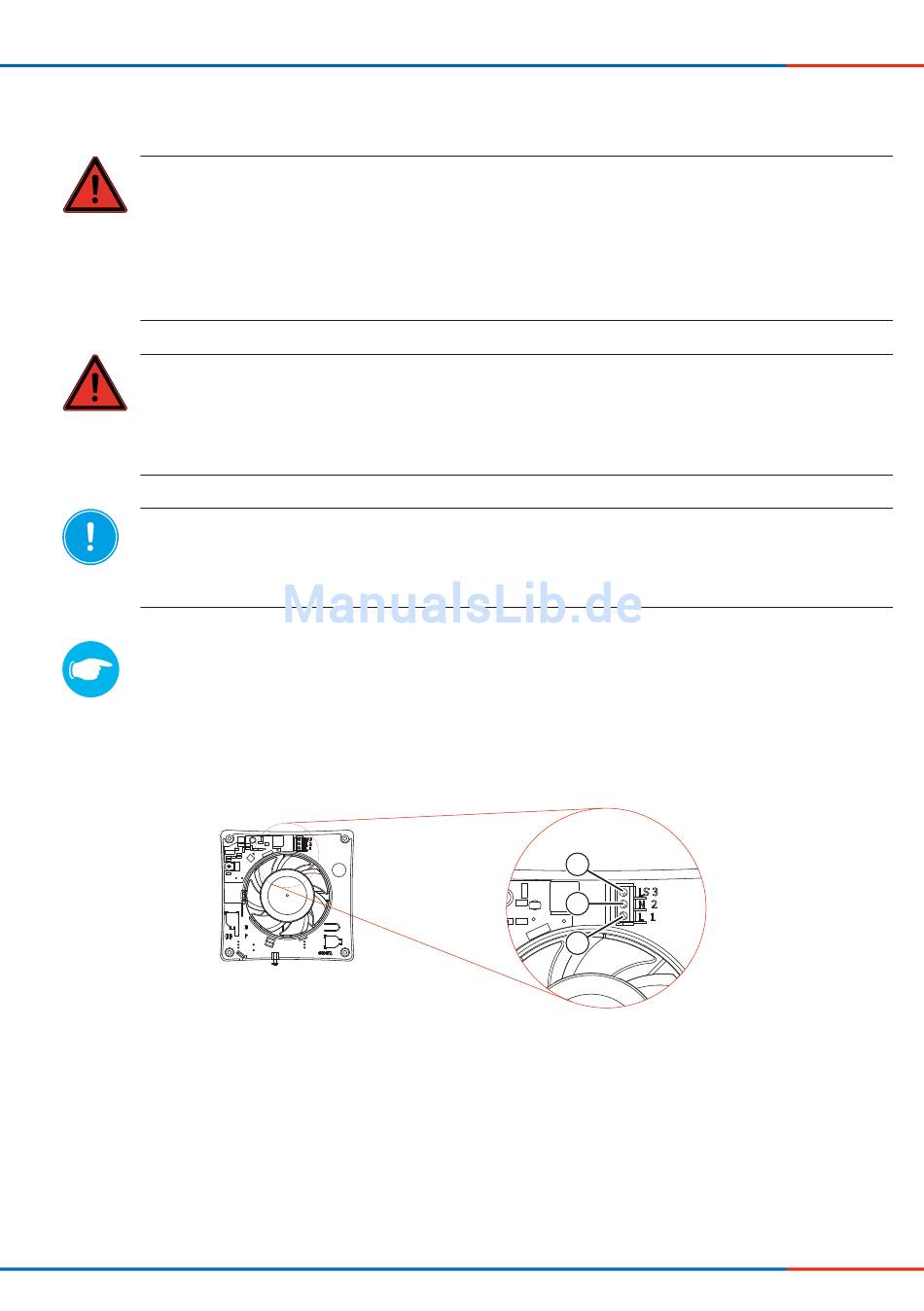

Abbildung 7: Platine Abluftventilator Avio NF 100: Klemmenbelegung Anschlussklemme Netzanschlusskabel
1 Klemme LS (Phase, geschaltet)
2 Klemme N
3 Klemme L
(Neutral-Leiter)
(Phase)
Abluftventilator Avio NF 100
ELEKTRISCHER ANSCHLUSS
1
2
3
•
Montage- und Bedienungsanleitung
11
