5.4

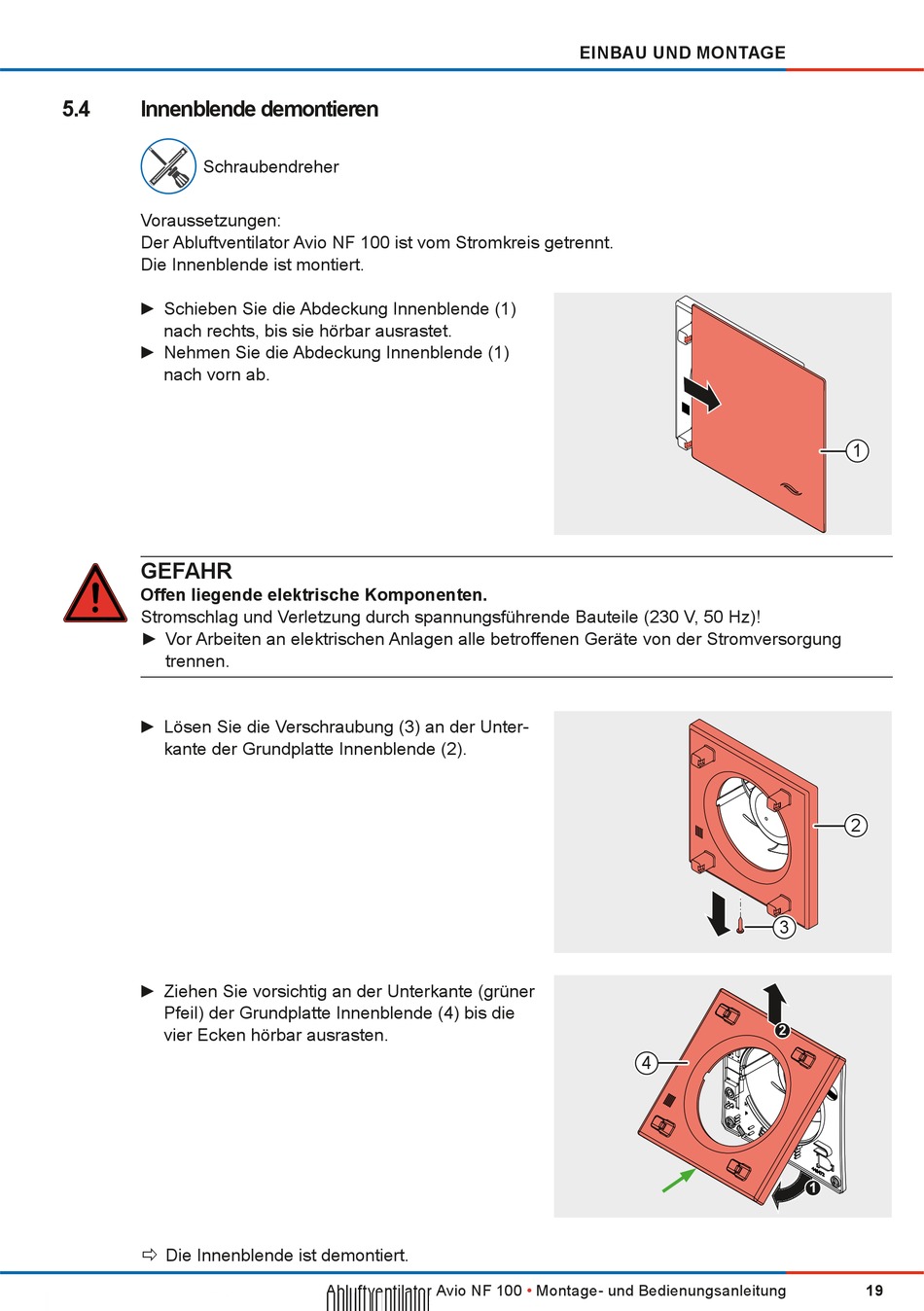

Innenblende demontieren

Schraubendreher
Voraussetzungen:
Der Abluftventilator Avio NF 100 ist vom Stromkreis getrennt.
Die Innenblende ist montiert.
► Schieben Sie die Abdeckung Innenblende (1)
nach rechts, bis sie hörbar ausrastet.
► Nehmen Sie die Abdeckung Innenblende (1)
nach vorn ab.
GEFAHR
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
► Vor Arbeiten an elektrischen Anlagen alle betroffenen Geräte von der Stromversorgung
trennen.
► Lösen Sie die Verschraubung (3) an der Unter-
kante der Grundplatte Innenblende (2).
► Ziehen Sie vorsichtig an der Unterkante (grüner
Pfeil) der Grundplatte Innenblende (4) bis die
vier Ecken hörbar ausrasten.
Ö
Die Innenblende ist demontiert.
Abluftventilator Avio NF 100
EINBAU UND MONTAGE
4
Montage- und Bedienungsanleitung
1
2
3
2
1
19
