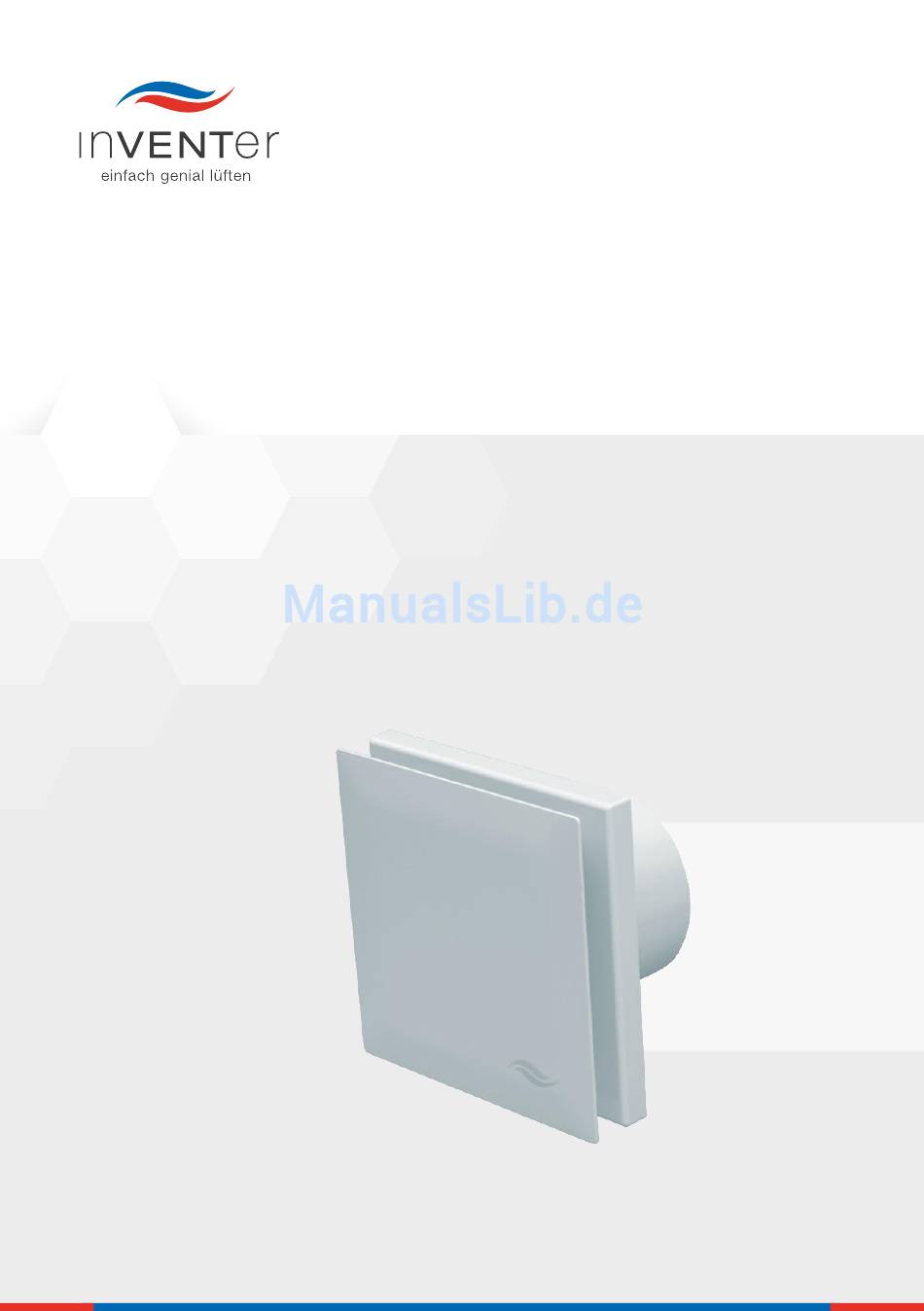

- Seite 1 Abluftventilator Avio NF 100 Montage- und Bedienungsanleitung...
- Seite 2 Marken ® inVENTer ist eine geschützte Handelsmarke der inVENTer GmbH. Die übrigen Bezeichnungen in dieser Dokumentation können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Alle in dieser Dokumentation verwendeten Marken, Bezeichnungen und Benennungen sind das Eigentum Ihrer jeweiligen Hersteller und sind hiermit anerkannt.
-
Seite 3: Inhaltsverzeichnis
Elektrischer Anschluss ......................11 Anschlusspläne ......................12 Einbau und Montage ....................... 13 Wandöffnung erstellen und Wandeinbauhülse montieren ..........13 Abluftventilator Avio NF 100 einsetzen und Netzanschlusskabel anschließen ....15 Innenblende montieren ....................18 Innenblende demontieren ....................19 Bedienung ..........................20 Lichtschalter/Schalter/Taster bedienen ................ -
Seite 4: Benutzer- Und Sicherheitshinweise
Sie alle in diesem Kapitel aufgeführten Hinweise zur Montage, Bedienung und Wartung. Beachten Sie darüber hinaus die Sicherheitshinweise, die den beschriebenen Handlungsanweisungen vorangestellt sind. Die Nichtbeachtung von Sicher- heitshinweisen kann zu Personen- und/oder Sachschäden führen. Abluftventilator Avio NF 100 • Montage- und Bedienungsanleitung... -
Seite 5: Nicht Bestimmungsgemäßer Gebrauch
WARNUNG: Beachten Sie die Einbauvorschriften nach VDE 0100 beim Anschluss in Feuch- träumen. Bringen Sie den Abluftventilator Avio NF 100 außerhalb des Schutzbereiches 0 an. Der Abluftventilator Avio NF 100 darf nicht an Orten verwendet werden, an denen über längere Zeit direkter Kontakt mit Spritzwasser möglich ist. -
Seite 6: Systemübersicht
SYSTEMÜBERSICHT Systemübersicht Der Abluftventilator Avio NF 100 ist ein leistungsstarker, optisch dezenter Abluftventilator zum Einsatz in Bad-, Dusch und Hauswirtschaftsräumen. Durch den integrierten Luftstrom-Konus zur Strömungsführung arbeitet er besonders geräu- scharm. Eine bedarfsgeführte Entlüftung kann sowohl über die Nachlaufzeit als auch über den integrierten Feuchtesensor eingestellt werden. -
Seite 7: Aufbau
Nachlauf-Funktion manuell zu aktivieren oder zu deaktivieren. Die Nachlaufzeit ist ab Werk auf 15 Minuten eingestellt und kann nicht verändert werden. Der Avio NF 100 läuft nach aktivieren der Nachlauf-Funktion noch bis zum Ende der Nachlaufzeit und schaltet sich dann automatisch wieder aus. -
Seite 8: Bedienelemente
Die Steckbrücke beindet sich auf der Platine des Abluftventilators Avio NF 100. Sie dient dem manuellen Aktivieren oder Deaktivieren der Nachlauf-Funktion am Abluft- ventilator Avio NF 100. Die Nachlaufzeit ist werksseitig auf 15 Minuten voreingestellt und kann nicht verändert werden. Im Auslieferungszustand ist die Nachlauf-Funktion deaktiviert. -
Seite 9: Montagevorbereitung
Abbildung 4: Übersicht elektrische Schutzbereiche im Badezimmer nach VDE 0100 1 Abluftventilator Avio NF 100 2 Lichtschalter/Schalter/Taster Positionierung im Luftvolumenstrom des Raumes Bringen Sie den Abluftventilator Avio NF 100 im Luftvolumenstrom des Raumes an, um einen optimalen Feuchteaustrag und verlässliche Angaben des Feuchtesensors zu gewährleisten. ... -
Seite 10: Abmessungen
Innenblende Avio NF 100 – Wandeinbauhülse DN100 Wandstärke – – Wandeinbauhülsen inkl. Rückschlagventil und Wetterschutzhaube als Abluftsystem aV100 über die inVENTer GmbH erhältlich. Nur für Einbau in Zwischendecken relevant. Maßzeichnung Abbildung 6: Maßzeichnung Avio NF 100 1 Abdeckung Innenblende 3 Ventilator-Gehäuse... -
Seite 11: Elektrischer Anschluss
► Kabel nicht unter Spannung verlegen oder anschließen. ► Anschluss nur von qualiiziertem und geschultem Personal. GEFAHR Eindringen von Wasser in den Abluftventilator Avio NF 100 oder dessen Komponenten. Stromschlag und Überhitzung durch Kurzschluss (230V, 50 Hz)! ► Abluftventilator Avio NF 100 außerhalb des Schutzbereiches 0 anbringen. -
Seite 12: Anschlusspläne
ELEKTRISCHER ANSCHLUSS Anschlusspläne Abbildung 8: Anschlussplan Abluftventilator Avio NF 100 mit Anschluss an Lichtschalter Abbildung 9: Anschlussplan Abluftventilator Avio NF 100 mit Anschluss an Schalter Abbildung 10: Anschlussplan Abluftventilator Avio NF 100 mit Anschluss an Taster 1 Ventilator-Gehäuse mit Platine... -
Seite 13: Einbau Und Montage
EINBAU UND MONTAGE Einbau und Montage Wandöffnung erstellen und Wandeinbauhülse montieren GEFAHR Eindringen von Wasser in den Abluftventilator Avio NF 100. Stromschlag und/oder Überhitzung durch Kurzschluss (230V, 50 Hz)! ► Wandöffnung für den Abluftventilator außerhalb des Schutzbereiches 0 anbringen. VORSICHT Herabfallendes Mauerwerk beim Erstellen der Wandöffnung. - Seite 14 EINBAU UND MONTAGE TIPP: Das Abluftsystem aV100 (Wandeinbauhülse inkl. Rückschlagventil und Außenab- schluss), in welches der Abluftventilator Avio NF 100 eingesetzt werden kann, ist optional über die inVENTer GmbH erhältlich. ► Montieren Sie das aV100 Wandeinbauset (siehe Montageanleitung aV100 Wandeinbauset).
-
Seite 15: Abluftventilator Avio Nf 100 Einsetzen Und Netzanschlusskabel Anschließen
EINBAU UND MONTAGE Abluftventilator Avio NF 100 einsetzen und Netzanschlusskabel anschließen Im Folgenden wird die Montage des Abluftventilators in die Wandeinbauhülse beschrieben. Wird der Abluftventilator in die Zwischendecke montiert, muss an der geplanten Position eine Bohrung, Ø 105 mm, angebracht werden, in welche der Abluftventilator eingesetzt wird. Die Verschraubung erfolgt an der Zwischendecke. - Seite 16 Bohrung (8) im Ventilator-Gehäuse (9). ► Schieben Sie das Ventilator-Gehäuse (9) vom Innenraum aus bis zur Innenwand in die Wandeinbauhülse (7). ► Verschrauben Sie das Ventilator- Gehäuse (10) an den vier Eckbohrungen (11) an der Innenwand. Abluftventilator Avio NF 100 • Montage- und Bedienungsanleitung...
- Seite 17 TIPP: Prüfen Sie unmittelbar nach dem Anschluss des Abluftventilators Avio NF 100 die Funk- tion des Abluftgerätes. Verbinden Sie dafür den Avio NF 100 mit der Stromversorgung und betätigen Sie das Bedienelement (Lichtschalter, Schalter oder Taster). Trennen Sie anschließend das Abluftgerät wieder von der Stromversorgung.
-
Seite 18: Innenblende Montieren
► Vor Arbeiten an elektrischen Anlagen alle betroffenen Geräte von der Stromversorgung trennen. Schraubendreher Voraussetzungen: Das Ventilator-Gehäuse ist eingesetzt. Der Abluftventilator Avio NF 100 ist an den Stromkreis angeschlossen. ► Hängen Sie die obere Kante der Grundplatte Innnenblende (roter Pfeil) (2) in den oberen Steg (grüner Pfeil) des Ventilator-Gehäuses (1) ein. -
Seite 19: Innenblende Demontieren
EINBAU UND MONTAGE Innenblende demontieren Schraubendreher Voraussetzungen: Der Abluftventilator Avio NF 100 ist vom Stromkreis getrennt. Die Innenblende ist montiert. ► Schieben Sie die Abdeckung Innenblende (1) nach rechts, bis sie hörbar ausrastet. ► Nehmen Sie die Abdeckung Innenblende (1) nach vorn ab. -
Seite 20: Bedienung
Ö Die Nachlaufzeit ist aktiviert. Ö Der Abluftventilator Avio NF 100 läuft bis zum Ende der Nachlaufzeit und schaltet im Anschluss ab. Taster bedienen Bei Betätigen des Tasters wird der Avio NF 100 eingeschaltet und die Nachlaufzeit aktiviert. Der Abluftventilator läuft bis zum Ende der Nachlaufzeit. -
Seite 21: Nachlauf-Funktion Aktivieren/Deaktivieren
Feuchteaustrag zu gewährleisten. Die Nachlauf-Funktion ist bei Auslieferung deaktiviert. Sie kann über die Steckbrücke auf der Platine des Abluftgerätes Avio NF 100 aktiviert werden. Die Nachlaufzeit ist werksseitig auf 15 Minuten festgelegt. Sie kann nicht manuell verändert werden. Nachlauf-Funktion aktivieren Voraussetzung: Der Abluftventilator Avio NF 100 ist vom Stromkreis getrennt. -
Seite 22: Nachlauf-Funktion Deaktivieren
Der integrierte Feuchtesensor misst kontinuierlich die Feuchtigkeit im Innenraum. Beim Über- schreiten des voreingestellten Grenzwertes wird der Abluftventilator Avio NF 100 eingeschaltet. Der Abluftventilator Avio NF 100 bleibt eingeschaltet, bis die relative Feuchtigkeit im Innenraum den Grenzwert wieder unterschreitet. Der Grenzwert für die relative Luftfeuchtigkeit ist werksseitig auf 75 % festgesetzt. Er kann im Intervall von 60 % –... - Seite 23 BEDIENUNG Grenzwert der relativen Luftfeuchtigkeit am Potentiometer erhöhen Schraubendreher Voraussetzung: Der Abluftventilator Avio NF 100 ist vom Stromkreis getrennt. Die Innenblende ist demontiert (siehe Abschnitt 5.4). ► Drehen Sie die Einstellschraube (1) am Potentiometer (2) mit einem Schraubendreher im Uhrzeigersinn.
-
Seite 24: Reinigung Und Wartung
Personen durchführen lassen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten, ihrer Unerfahrenheit oder ihrer Unkenntnis nicht sicher dazu in der Lage sind. Der Abluftventilator Avio NF 100 ist nahezu wartungsfrei. Die anfallenden Reinigungs- und Wartungsarbeiten können nach kurzer Einweisung vom Benutzer selbst durchgeführt werden. -
Seite 25: Technische Daten
60 % – 90 % Breite x Höhe x Tiefe 159 mm x 159 mm x 115 mm Gewicht 590 g Luftvolumenstromkennlinie Abluftventilator Avio NF 100 Abbildung 11: Luftvolumenstromentwicklung Abluftventilator Avio NF 100 Abluftventilator Avio NF 100 • Montage- und Bedienungsanleitung... -
Seite 26: Lieferumfang
Bezeichnung Gewicht (g) Tiefe (mm) (B x H in mm) Innenblende Avio NF 100, weiß RAL 9003 159 x 159 Lieferumfang Überprüfen Sie die Lieferung bei Erhalt anhand des Lieferscheines auf Vollständigkeit und Transportschäden. Reklamieren Sie fehlende Positionen innerhalb von vier Wochen. -
Seite 27: Fehlerbehebung Und Entsorgung
Recycling und die Entsorgung ihres Altsystems an einen Entsorgungsbetrieb für Elektronikgeräte. Entsorgen Sie auch die Verpackung sortenrein. In der nachfolgenden Tabelle inden Sie Entsorgungsempfehlungen. Produkt Material Entsorgung Innenblende Hausmüll Ventilator-Gehäuse Hausmüll Platine Avio NF 100 Kunststoff/Kupfer Sammelstelle für Elektronikgeräte Abluftventilator Avio NF 100 • Montage- und Bedienungsanleitung... -
Seite 28: Gewährleistung Und Service
System vertrieben wird. Wenden Sie sich an den Händler ihres Heimatlandes. Der Hersteller übernimmt eine Gewährleistung von zwei Jahren für den Abluftventilator Avio NF 100 und zusätzlich eine Garantie von 5 Jahren auf verbaute Elektronikbauteile. Der Gewährleistungs- und Garantieanspruch erlischt, wenn: •... - Seite 29 GEWÄHRLEISTUNG UND SERVICE NOTIZEN Notizen Abluftventilator Avio NF 100 • Montage- und Bedienungsanleitung...
- Seite 30 GEWÄHRLEISTUNG UND SERVICE NOTIZEN Notizen Abluftventilator Avio NF 100 • Montage- und Bedienungsanleitung...
-
Seite 31: Impressum
UMSATZSTEUER-IDENTNUMMER: DE 815494982 AMTSGERICHT JENA HRB 510380 BILDNACHWEIS: © INVENTER GMBH 2016 RECHTE AN ALLEN INHALTEN: © INVENTER GMBH 2016 ÄNDERUNGEN VORBEHALTEN. ALLE ANGABEN OHNE GEWÄHR. FÜR DRUCKFEHLER WIRD KEINE HAFTUNG ÜBERNOMMEN. Abluftventilator Avio NF 100 • Montage- und Bedienungsanleitung... - Seite 32 GmbH Ortsstraße 4a D-07751 Löberschütz Telefon: +49 (0) 36427 211-0 Fax: +49 (0) 36427 211-113 E-Mail: info@inventer.de Version 05/2016 Änderungen vorbehalten Bestell-Nummer 7002-0063 www.inventer.de © inVENTer GmbH 2016...
