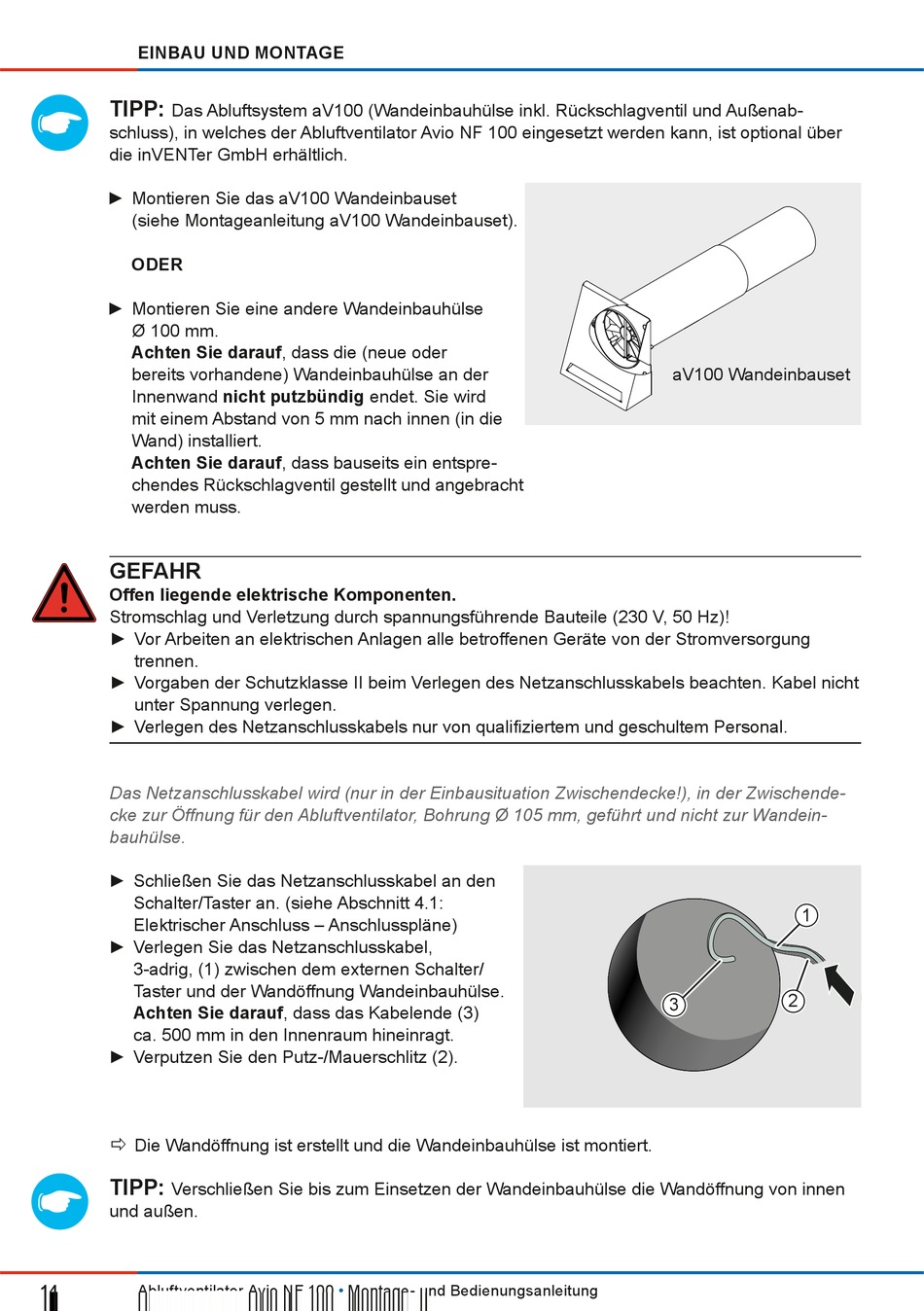

EINBAU UND MONTAGE
TIPP:
Das Abluftsystem aV100 (Wandeinbauhülse inkl. Rückschlagventil und Außenab-
schluss), in welches der Abluftventilator Avio NF 100 eingesetzt werden kann, ist optional über
die inVENTer GmbH erhältlich.
► Montieren Sie das aV100 Wandeinbauset
(siehe Montageanleitung aV100 Wandeinbauset).
ODER
► Montieren Sie eine andere Wandeinbauhülse
Ø 100 mm.
Achten Sie darauf, dass die (neue oder
bereits vorhandene) Wandeinbauhülse an der
Innenwand nicht putzbündig endet. Sie wird
mit einem Abstand von 5 mm nach innen (in die
Wand) installiert.
Achten Sie darauf, dass bauseits ein entspre-
chendes Rückschlagventil gestellt und angebracht
werden muss.
GEFAHR
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
► Vor Arbeiten an elektrischen Anlagen alle betroffenen Geräte von der Stromversorgung
trennen.
► Vorgaben der Schutzklasse II beim Verlegen des Netzanschlusskabels beachten. Kabel nicht
unter Spannung verlegen.
► Verlegen des Netzanschlusskabels nur von qualiiziertem und geschultem Personal.
Das Netzanschlusskabel wird (nur in der Einbausituation Zwischendecke!), in der Zwischende-
cke zur Öffnung für den Abluftventilator, Bohrung Ø 105 mm, geführt und nicht zur Wandein-
bauhülse.
► Schließen Sie das Netzanschlusskabel an den
Schalter/Taster an. (siehe Abschnitt 4.1:
Elektrischer Anschluss ‒ Anschlusspläne)
► Verlegen Sie das Netzanschlusskabel,
3-adrig, (1) zwischen dem externen Schalter/
Taster und der Wandöffnung Wandeinbauhülse.
Achten Sie darauf, dass das Kabelende (3)
ca. 500 mm in den Innenraum hineinragt.
► Verputzen Sie den Putz-/Mauerschlitz (2).
Ö
Die Wandöffnung ist erstellt und die Wandeinbauhülse ist montiert.
TIPP:
Verschließen Sie bis zum Einsetzen der Wandeinbauhülse die Wandöffnung von innen
und außen.
14
Abluftventilator Avio NF 100
•
Montage- und Bedienungsanleitung
aV100 Wandeinbauset
1
2
3
