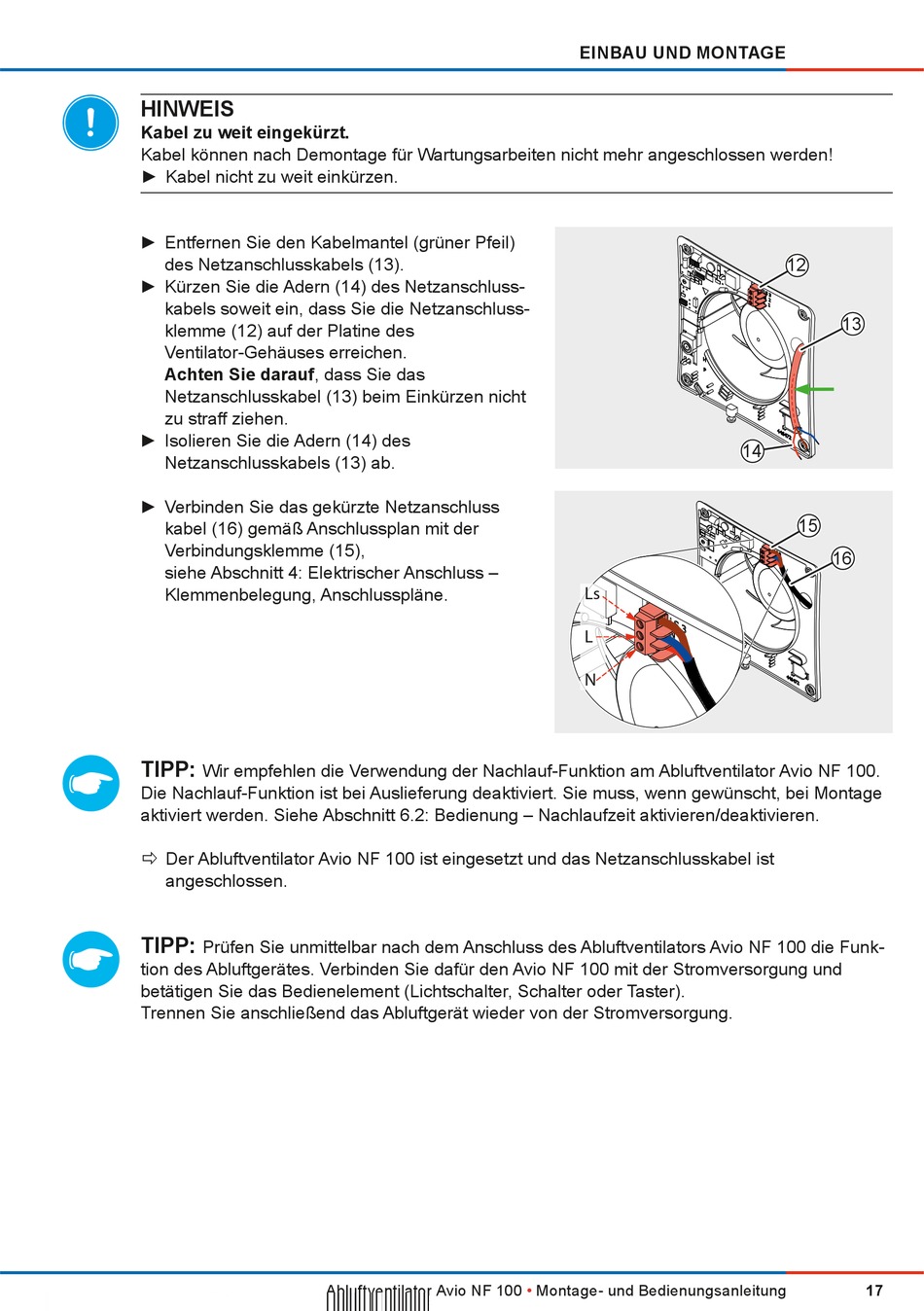

HINWEIS
Kabel zu weit eingekürzt.
Kabel können nach Demontage für Wartungsarbeiten nicht mehr angeschlossen werden!
► Kabel nicht zu weit einkürzen.
► Entfernen Sie den Kabelmantel (grüner Pfeil)
des Netzanschlusskabels (13).
► Kürzen Sie die Adern (14) des Netzanschluss-
kabels soweit ein, dass Sie die Netzanschluss-
klemme (12) auf der Platine des
Ventilator-Gehäuses erreichen.
Achten Sie darauf, dass Sie das
Netzanschlusskabel (13) beim Einkürzen nicht
zu straff ziehen.
► Isolieren Sie die Adern (14) des
Netzanschlusskabels (13) ab.
► Verbinden Sie das gekürzte Netzanschluss
kabel (16) gemäß Anschlussplan mit der
Verbindungsklemme (15),
siehe Abschnitt 4: Elektrischer Anschluss ‒
Klemmenbelegung, Anschlusspläne.
TIPP:
Wir empfehlen die Verwendung der Nachlauf-Funktion am Abluftventilator Avio NF 100.
Die Nachlauf-Funktion ist bei Auslieferung deaktiviert. Sie muss, wenn gewünscht, bei Montage
aktiviert werden. Siehe Abschnitt 6.2: Bedienung ‒ Nachlaufzeit aktivieren/deaktivieren.
Ö
Der Abluftventilator Avio NF 100 ist eingesetzt und das Netzanschlusskabel ist
angeschlossen.
TIPP:
Prüfen Sie unmittelbar nach dem Anschluss des Abluftventilators Avio NF 100 die Funk-
tion des Abluftgerätes. Verbinden Sie dafür den Avio NF 100 mit der Stromversorgung und
betätigen Sie das Bedienelement (Lichtschalter, Schalter oder Taster).
Trennen Sie anschließend das Abluftgerät wieder von der Stromversorgung.
Abluftventilator Avio NF 100
EINBAU UND MONTAGE
Ls
L
N
•
Montage- und Bedienungsanleitung
12
13
14
15
16
17
