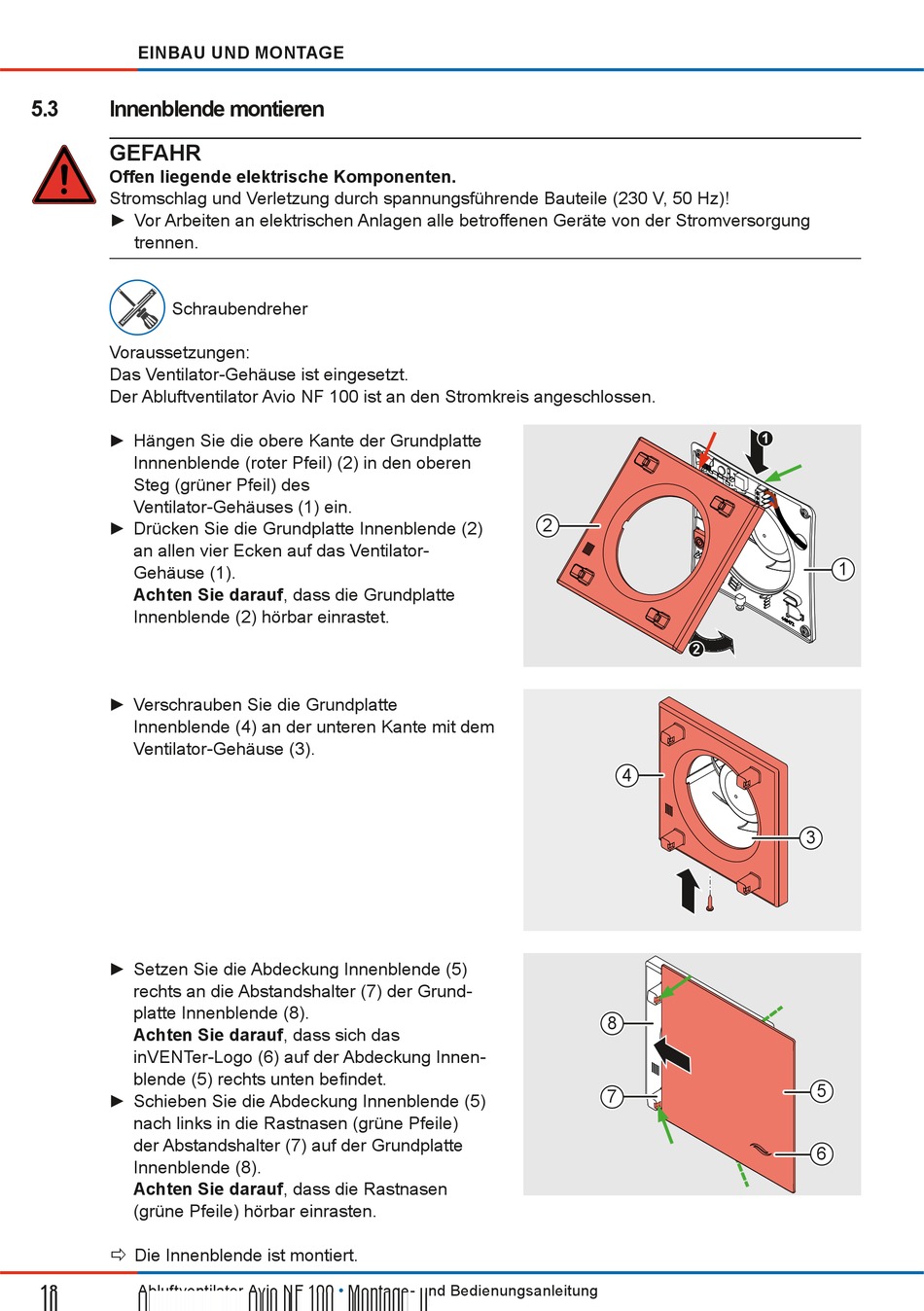

EINBAU UND MONTAGE
5.3
Innenblende montieren
GEFAHR
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
► Vor Arbeiten an elektrischen Anlagen alle betroffenen Geräte von der Stromversorgung
trennen.
Schraubendreher
Voraussetzungen:
Das Ventilator-Gehäuse ist eingesetzt.
Der Abluftventilator Avio NF 100 ist an den Stromkreis angeschlossen.
► Hängen Sie die obere Kante der Grundplatte
Innnenblende (roter Pfeil) (2) in den oberen
Steg (grüner Pfeil) des
Ventilator-Gehäuses (1) ein.
► Drücken Sie die Grundplatte Innenblende (2)
an allen vier Ecken auf das Ventilator-
Gehäuse (1).
Achten Sie darauf, dass die Grundplatte
Innenblende (2) hörbar einrastet.
► Verschrauben Sie die Grundplatte
Innenblende (4) an der unteren Kante mit dem
Ventilator-Gehäuse (3).
► Setzen Sie die Abdeckung Innenblende (5)
rechts an die Abstandshalter (7) der Grund-
platte Innenblende (8).
Achten Sie darauf, dass sich das
inVENTer-Logo (6) auf der Abdeckung Innen-
blende (5) rechts unten beindet.
► Schieben Sie die Abdeckung Innenblende (5)
nach links in die Rastnasen (grüne Pfeile)
der Abstandshalter (7) auf der Grundplatte
Innenblende (8).
Achten Sie darauf, dass die Rastnasen
(grüne Pfeile) hörbar einrasten.
Ö
Die Innenblende ist montiert.
18
Abluftventilator Avio NF 100
•
Montage- und Bedienungsanleitung
