1. Beschreibung
Inhalt dieses Abschnittes
Dieser Abschnitt beschreibt den Blindleistungsregler RVT. Er erklärt die Symbole, die Funktion der Tasten und beschreibt die Ein- und
Ausgangsverbindungen.
1.1. Funktionen des RVT-Blindleistungsreglers
Der RVT-Blindleistungsregler ist eine Steuereinheit einer automatischen Blindleistungs-Kompensationsanlage.
Er steuert das Schalten der Kondensatorstufen mit Blick auf die Einhaltung eines benutzerseitig eingestellten cos
• Alle Schaltparameter können automatisch oder manuell programmiert werden (Erläuterung in den Abschnitten 4.2.2 und 4.2.3).
• Zusätzlich zum cos
-Sollwert (HT) können der NT cos
(Wirkleistungsrückspeisung) programmiert werden (Erläuterung in Abschnitt 4.2.3.4.).
Daneben bietet der RVT-Blindleistungsregler noch weitere nützliche Funktionen:
• Messungen (Erläuterung in Abschnitt 4.1.1).
• Schutz gegen unerwartete Phänomene und/oder unbefugte Benutzung (Erläuterung in den Abschnitten 6.1.1, 6.1.4 und 6.3.2).
• Speicherung von Meßwerten und Alarmmeldungen (Erläuterung in den Abschnitten 4.1.4 und 4.3).
• Überwachung und Prüfung des Stufenausgänge (Erläuterung in den Abschnitten 4.2.5 und 4.3).
• Modbus Verbindung (Erläuterung in Abschnitt 4.2.4)
Mit als Option erhältlichem Zubehör kann der RVT-Blindleistungsregler folgende Funktionen erfüllen:
• Druckerausgabe der Meßergebnisse und Einstellparameter
• Temperaturmessung
Jedes Zubehör wird mit einer eigenen
Installations- und Bedienungsanleitung ausgeliefert.

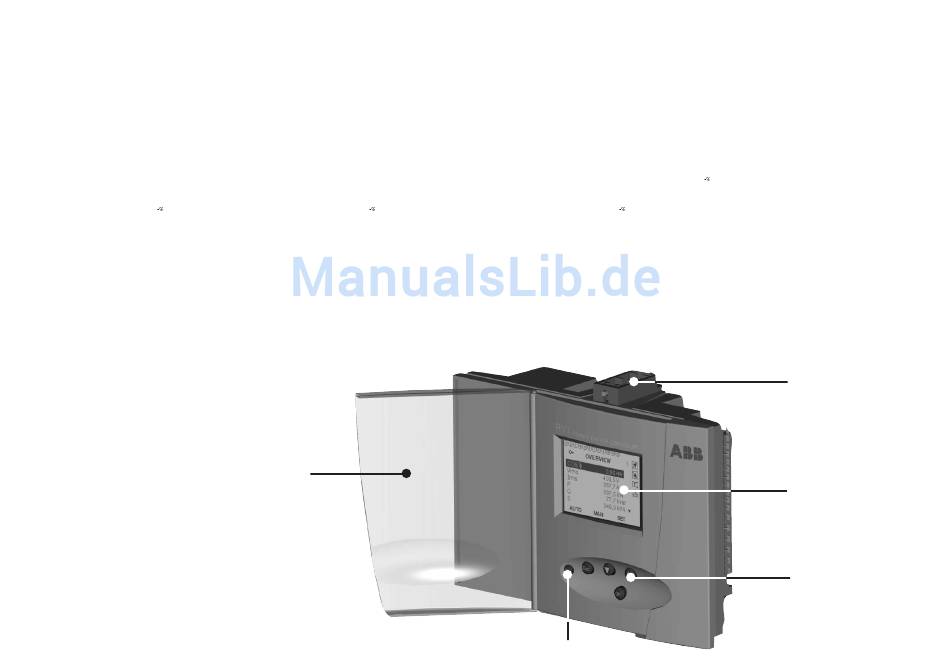

1.2. Vorderansicht
-Sollwert (Nachteinstellung) und der cos
Schutzdeckel
-Sollwertes.
-Sollwert für Generatorbetrieb
Hilfe-Taste
Befestigungshalter
Graphikdisplay mit
intergrundbeleuchtung
Tastenfeld
5
