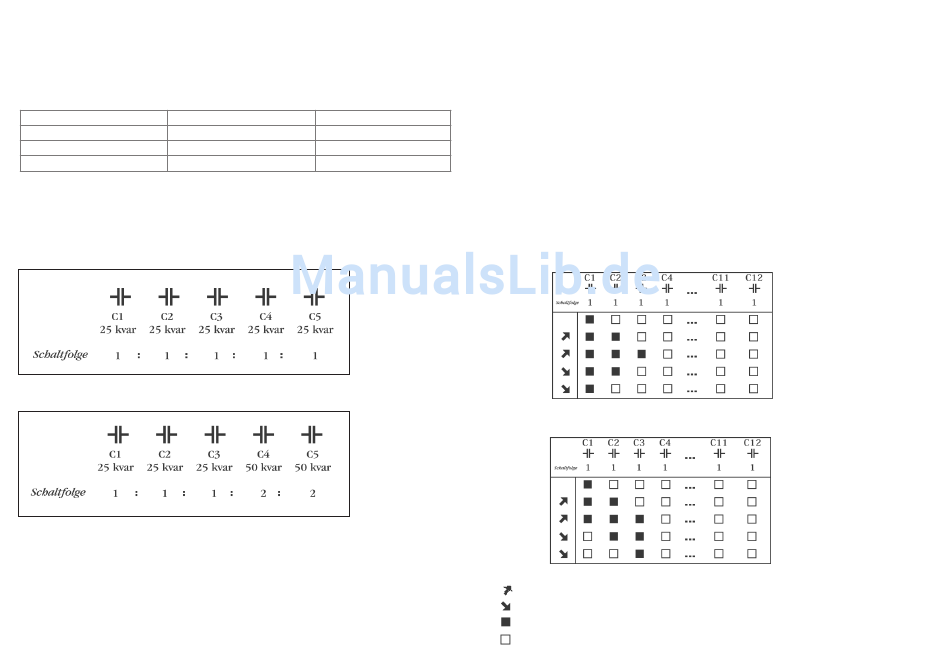

Schaltfolge
: Wichtung der von den Stufenausgängen geschalteten
Kondensatorleistungen.
Diese relativen Werte liegen zwischen 0 und 8.
Standard-Schaltfolgen des RVT:
1 : 1 : 1 : 1 : 1 : ... : 1
1 : 1 : 2 : 4 : 4 : ... : 4
1 : 2 : 2 : 2 : 2 : ... : 2
1 : 2 : 4 : 8 : 8 : ... : 8
1 : 1 : 2 : 2 : 2 : ... : 2
1 : 1 : 2 : 4 : 8 : ... : 8
1 : 2 : 4 : 4 : 4 : ... : 4
1 : 2 : 3 : 3 : 3 : ... : 3
Eine beliebige Schaltfolge kann unter „Freie Schaltfolge" (verfügbar
am Ende der Schaltfolgen-Liste) eingegeben werden.
Beispiel:
Standard-Schaltfolge:
Freie Schaltfolge:
26
1 : 1 : 2 : 3 : 3 : ... : 3
1 : 2 : 3 : 6 : 6 : ... : 6
1 : 1 : 2 : 3 : 6 : ... : 6
Stufenausgänge
: für die Status-Konfiguration der einzelnen Ausgänge
als „Automatisch", „Fest EIN" oder „Fest AUS"
Linear / Kreis
Lineare Schaltung erfolgt nach dem Schaltungsprinzip „first in, last out".
Kreis-Schaltung erfolgt nach dem Schaltprinzip „first in, first out".
Die beiden Vorgänge sind in der nachstehenden Tabelle beschrieben.
Die Kreisschaltung verlängert die Lebensdauer der Kondensatoren und Kontakte,
indem die Belastungen auf alle Ausgänge ausgewogen verteilt werden.
Bei „Double First Step"-Schaltfolgen (1:1:2:2:..., 1:1:2:4:4.,...) wirkt die
Kreisschaltung auf die ersten beiden Ausgänge und die höchsgewichteten
Ausgänge.
Linear
Kreis
Anforderung für das Einschalten einer Stufe
Anforderung für das Abschalten einer Stufe
Ausgangskontakt geschlossen
Ausgangskontakt offen
