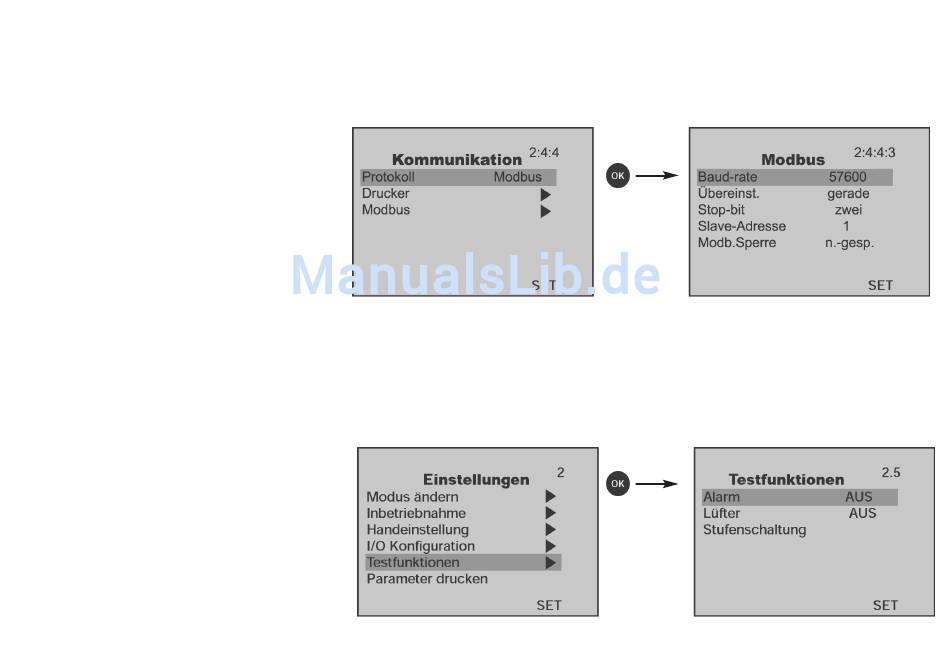

Drucker Protokoll: Durch anwählen und bestätigen des Druckerprotokolls, kann der RVT über ein ABB Druckerkabel (optional) mit einem Drucker (Typ
DPU414 - Seiko) kommunizieren. Parameter -Einstellungen oder Größen, können gedruckt werden (Erläuterung in den Abschnitten 4.1.5 und 4.2.6).
Modbus Protokoll: Durch anwählen und bestätigen des Modbus Protokoll, kann der RVT in einem Modbus Überwachungssystem kommunizieren. Alle
RVT Parameter -Einstellungen als auch Größen, sind erreichbar. (Eine umfassende RVT Modbus Bedienungsanleitung ist seperat bereitgestellt).
Baud-rate: Einstellung der
Kommunikationsgeschwindigkeit (bit's/sekunde).
Übereinst.: Ermöglichen / Verhindern der
Übereinstimmungsprüfung.
Stop-bit: Setzen der Anzahl Stop bit(s).
Slave-Adresse: Einstellung der Modbus/RTU
slave Adresse. Der Modbus-master verweist alle
Fragen / Antwort Transaktionen mit dem RVT an
diese Adresse.
Modb.Sperre: Bei "gesperrt" können die
Parameter nur über Modbus geändert werden (außer dieser Parameter).
4.2.5. Testfunktionen
In diesem Untermenü ermöglicht dem Benutzer die
Überprüfung jedes einzelnen Ausgangsrelais des
RVT.
Stellen Sie vor der Ausführung der Testfunktionen folgendes sicher:
- daß der RVT entriegelt ist (Erläuterung in Abschnitt 4.2.1.1).
- daß der RVT sich im SET-Modus befindet (Erläuterung in Abschnitt
4.2.1.4).
33
