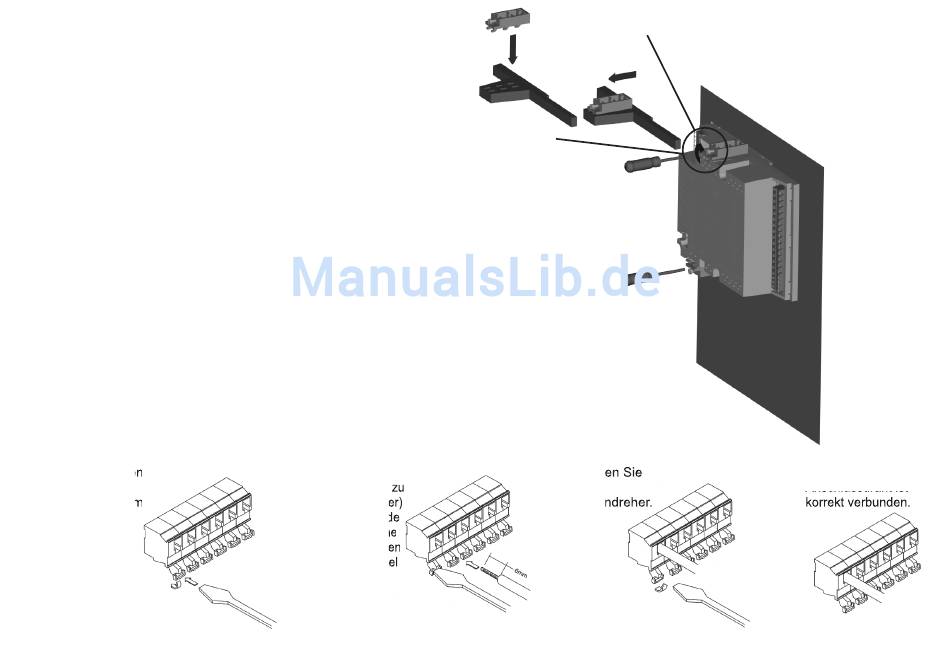

Schritt 3: Setzen Sie den Befestigungshalter (c) in die entsprechenden
Befestigungsöffnungen (d) des RVT ein.
Schritt 4: Ziehen Sie den Befestigungshalter nach hinten.
Schritt 5: Setzen Sie die Schraube (e) in den Befestigungshalter ein,
und ziehen Sie diese an, bis der RVT fest sitzt.
.
2.2. Leitungsanschluß
1. Drücken Sie den
Hebel der
Verbindungsklemm
e mit einem
Schraubendreher
nach hinten.
2. Setzen Sie den
Anschlußdraht (bis zu
2,5 mm / Einzelader)
2
in die entsprechende
Verbindungsklemme
ein, während Sie den
Druck auf den Hebel
beibehalten.
(c)
Schritt 3
Schritt 4
(d)
(e)
Schritt 5
Wiederholen Sie für
den unteren
Befestigungshalter die
Schritte 3 bis 5.
3. Entfernen Sie
den
Schraubendreher.
4. Der
Anschlussdraht ist
korrekt verbunden.
