Praktischer Vorschlag für die Brücke zur Spannungsmessung
Wegen des geringen Platzes ist es nicht möglich zwei Leitungen unter einen Kontakt zu klemmen. Deshalb wechselt man auf Methoden welche zwei
Leitungen mit einem Kontakt ermöglichen.

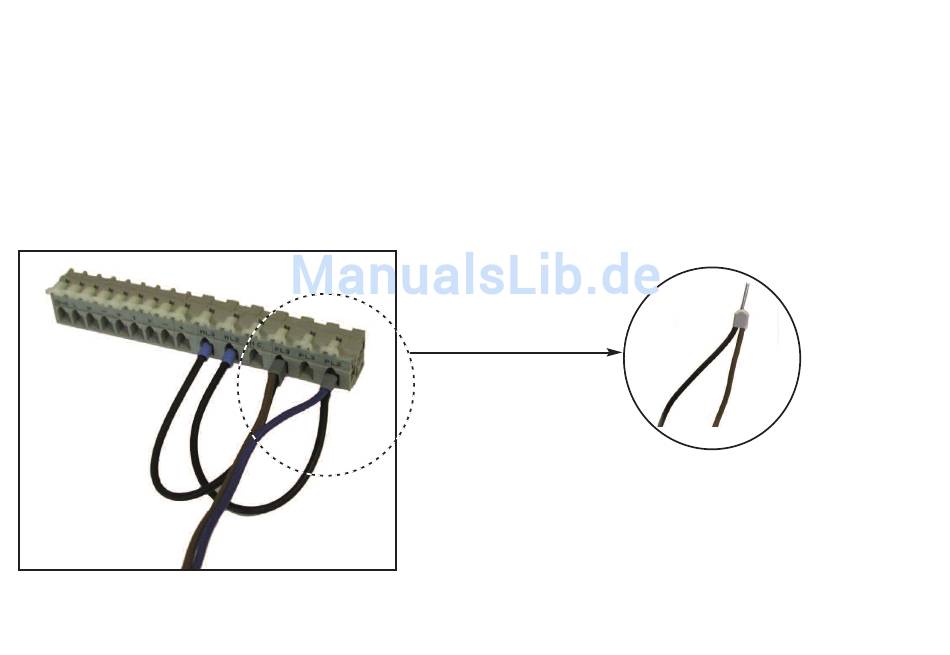

Es gibt verschiedene praktische Möglichkeiten die Verbindung herzustellen. Eine Möglichkeit beschreibt die Abbildung 3.
An jeder Einspeiseleiitung wird eine zweite Leitung als Brücke mit einer Zwillingsaderendhülse gecrimpt.
Diese Zwillingsaderendhülsen ( Abb. 4 ) und das dazugehörige Crimpwerkzeug ist weltweit erhältlich.
Bitte beachten Sie ,dass Sie Leitungen mit dem selben Querschnitt verwenden.
Es sind offemsichtlich nur zwei Zwillingsaderendhülsen für das dargestellte Ergebnis in Abb. 3 erforderlich.
Abbildung 4
Abbildung 3
