A6. Spannungsmessung und Netzanschluß
Dieser Zusatzt ermöglicht einen praktischen Weg die Spannungsmessung des RVT mit dem Netzanschluß zu realisieren.
Beschreibung
Wie unter Abbildung 1 zu erkennen, hat der RVT drei Klemmen für die Energieversorgung und zwei weitere Klemmen für den Eingang der Spannungsmessung.
Der RVT verwendet nicht die Energieversorgung für die Bildung der Meßspannung. Die Spannungsmessung wird nur mit den eingens dafür vorgesehenen
Klemmen für die Spannungsmessung durchgeführt.
Wenn die RVT Versorgungsspannung und das Spannungsmessungssignal von der selben Quelle kommen, kann eine Brücke zwischen den betroffenen
Klemmen gelegt werden. (Abb 2)

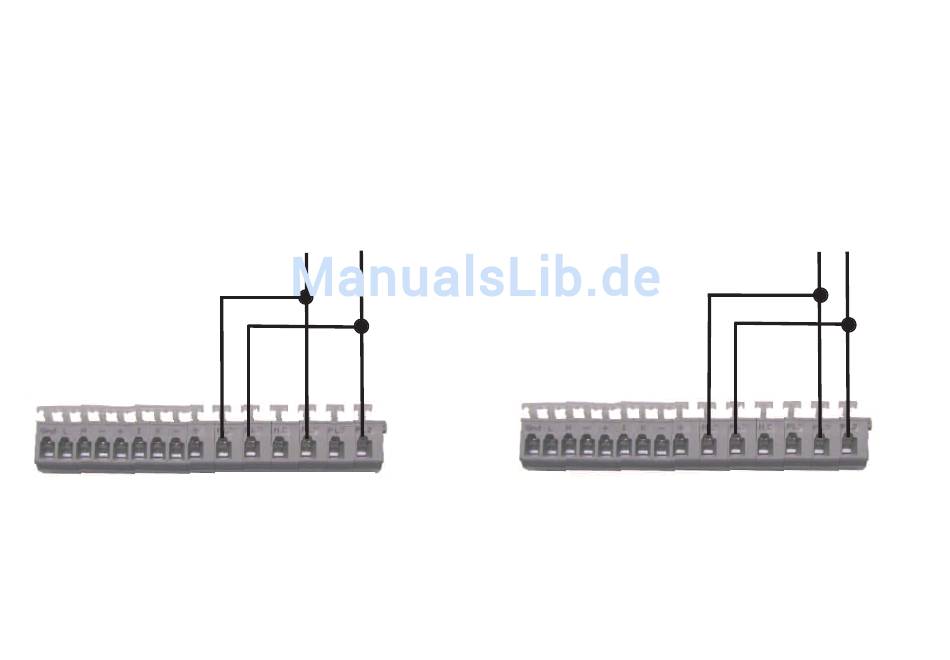

Abbildung 1
Anschluß für
Spannungsmessung
Netzanschluß
von 200VAC bis 440VAC
ML3 ML2
N.C.
PL3
PL3
PL2
Anschluß für
RVT Netzanschluß
Abbildung 2
Anschluß für
Spannungsmessung
Netzanschluß
von 100VAC bis 200VAC
ML3 ML2
N.C.
PL3
PL3
PL2
Anschluß für
RVT Netzanschluß
