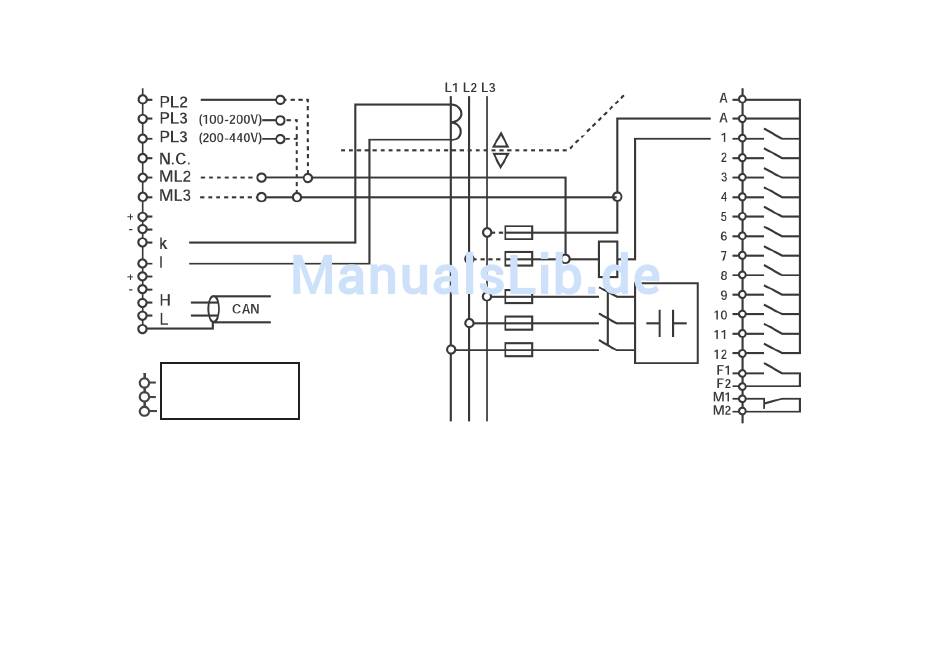

2.3. Verdrahtungsplan
Opto1 15-24 V
Opto2 15-24 V
MODBUS ADAPTER
GND
A
B
PL2, PL3 :
Spannungsversorgung
ML2, ML3 : Spannungsmessung
OPTO1 :
Tag/Nacht-Umschaltung
k, l :
Stromwandler
OPTO2 :
xterner Alarm
T1, T2 :
Temperaturfühler
H, L :
CAN(b): reserviert für zukünftige Verwendung
10
Spannungsmessung
DC
Stromwandler
DC
Stromnetz
Last
A, A :
Steuerspannung
1-12 :
Stufenausgänge
F1, F2 : Relaisausgang Lüfter
M1, M2 : Relaisausgang Alarm
MODBUS ADAPTER:
A, B :
Modbus (RS485)
GND :
Erde
