4.2.3. Handeinstellung (SET-Modus)
Dieses Untermenü bietet Zugriff auf alle Anlagen-, Inbetriebnahme und Nutzervorgabewerte. In diesem Untermenü kann der Regler auch auf die
werkseitigen Voreinstellungen zurückgesetzt werden.
4.2.3.1. Beschreibung der Parameter

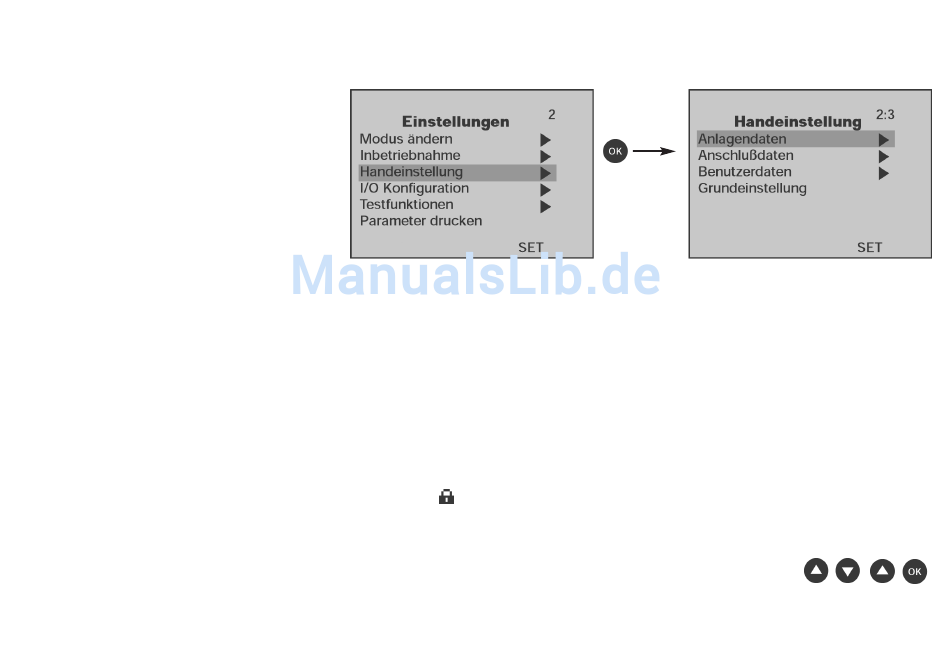

Das Menu „Einstellungen" ermöglicht den Zugriff auf alle
RVT-Parameter, die in 3 Kategorien aufgegliedert sind:
- Anlagenparameter : Speichert alle mit der
Blindleistungsregelanlage zusammenhängenden
Konfigurationsparameter.
- Anschlußparameter : Speichert alle Parameter, die
den Anschluß der Kompensationsanlage an das Netz
beschreiben.
- Benutzereinstellungen : Speichert alle zusätzlichen
Parameter, die durch den Installateur oder Benutzer
geändert werden können.
Stellen Sie vor der Einstellung der Parameter sicher, daß der Zugriff erlaubt ist (vgl. Abschnitt 4.2.1.1.).
4.2.3.2 Anlagenparameter (Menü-Punkt „Anlagendaten")
Das Menü „Anlagendaten" beinhaltet alle mit der Kompensationsanlage zusammenhängenden Konfigurationsparameter
Programmier-Sperre:
Der im Menü „Anlagendaten" am unteren Ende der Parameterliste verfügbare Menü-Punkt „Prog.-Sperre" zeigt an, ob die Programmiersperre ein- oder
ausgeschaltet ist.
Wenn die Programmiersperre (ungeachtet der Betriebsart) eingeschaltet ist:
- wird neben allen Parametern im Menü „Anlagendaten" das Symbol
- können an den Anlagenparametern keine Änderungen vorgenommen werden.
- können die Einstellungen der Anlagenparameter nur angezeigt werden.
- können die Installations- und Benutzereinstellungen geändert werden, wenn der Verriegelungsschalter entriegelt wird.
Die Programmiersperre kann im Menü-Punkt „Prog.-Sperre" durch Eingabe der nachfolgenden Tastenfolge aufgehoben werden:
24
angezeigt.
