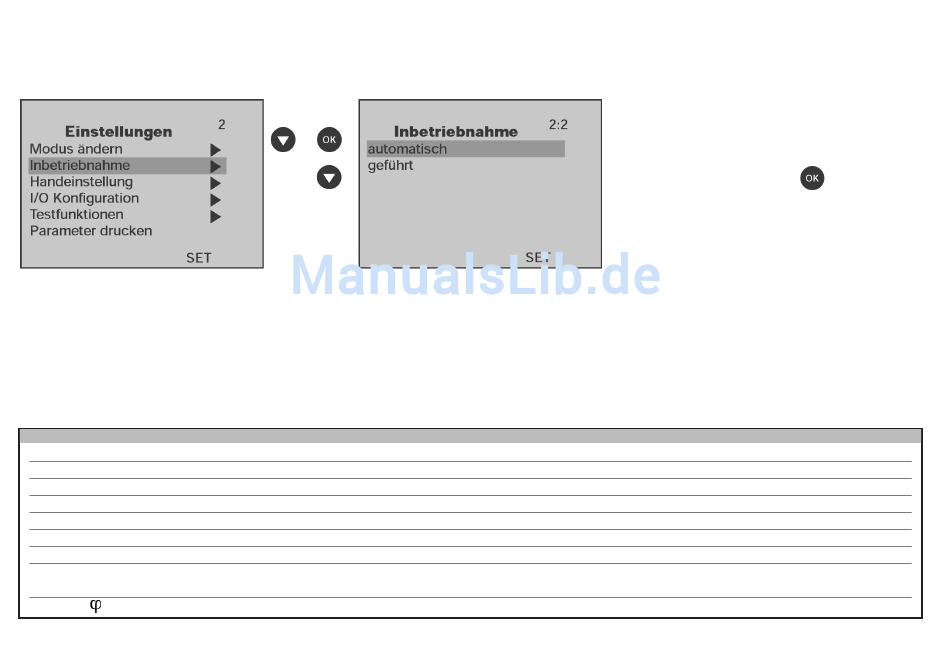

4.2.2. Inbetriebnahme (SET-Modus)
Mit diesem Untermenü kann der Anwender eine automatische Selbstprogrammierung oder eine geführte manuelle Programmierung des Reglers
durchführen.
4.2.2.1. Einfache Inbetriebnahme: Beziehen Sie sich bitte auf die vollständige Erläuterung in Abschnitt 3.3
4.2.2.2. Geführte Inbetriebnahme
Der RVT führt Sie schrittweise durch die Liste der einzustellenden Parameter. Die folgenden Parameter (siehe nachstehende Tabelle) müssen Sie eingegeben.
Anmerkungen:
1) Stellen Sie vor der geführten Inbetriebnahme sicher, daß:
- der RVT entriegelt ist (Erläuterung in Abschnitt 4.2.1.1).
- der RVT sich im SET-Modus befindet (Erläuterung in Abschnitt 4.2.1.3).
2) Vergessen Sie nicht, wenn der Stromwandler sekundärseitig kurzgeschlossen ist, die Kurzschlußbrücke wieder zu öffnen, nachdem Sie den Stromeingang des Reglers angeschlossen haben.
Parameter für die geführte Inbetriebnahme
Parameter
Beschreibung
Iprim/Isek
Stromwandler-Übersetzungsverhältnis.
1Ph/3Ph
Anschlußkonfiguration der Anlage und der RVT-Meßeingänge.
Uprim/Usek
Spannungswandler-Übersetzungsverhältnis.
Un
Anlagen-Nennspannung.
EIN-Verzög.
Einschaltverzögerung (Entladezeit)
Schaltfolge
Wichtung (Wertigkeit)der Stufenausgänge
Q Stufe
Leistung der kleinsten Stufe (Stufenleistung entsprechend der Wichtung 1)
Phasenlage
Durch die Anschlußkombination bedingte Phasendifferenz zwischen Strom und Spannung. Die Voreinstellung 90° gilt für einen
Anschluß entsprechend dem Regler-Schaltbild (vgl. Abschnitt 2.3) zu. Andere Anschlußarten: s. Anhang A5.
Ziel-cos
Sollwert für den Verschiebungsfaktor.
Nähere Erläuterungen zu diesen Parametern sind in den nachfolgenden Abschnitten enthalten.
Betätigen Sie zur Bestätigung
