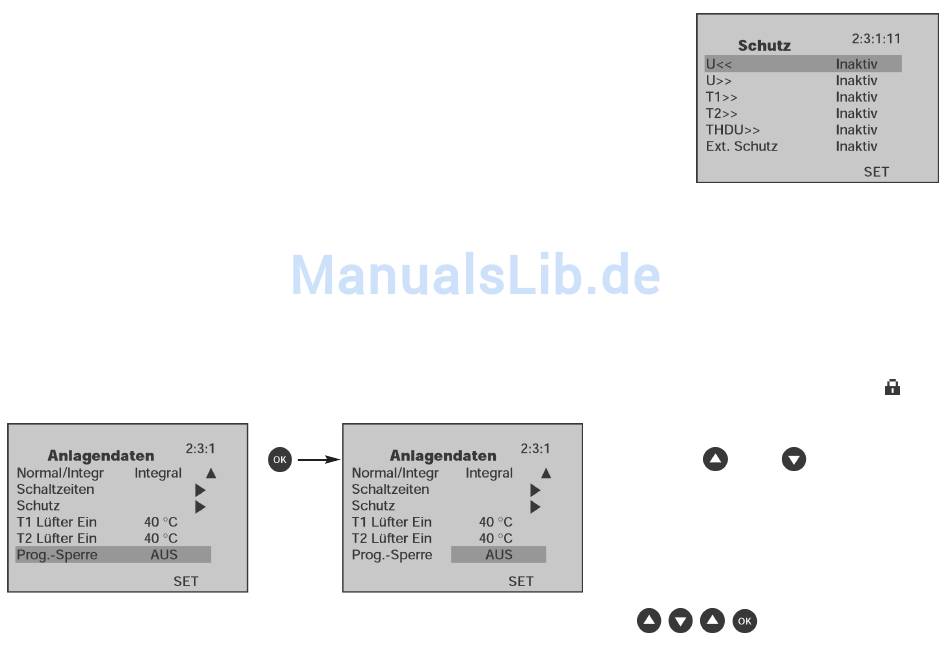

Schutz
: Einstellung der Auslösewerte zum Schutz gegen Unterspannung, Überspannung, unzulässigen THDU,
Übertemperatur und für die Aktivierung eines externen Schutzes.
Sobald ein Auslösewert erreicht ist, erfolgen die nachstehenden Aktionen:
- alle Kondensatorstufen werden abgeschaltet
- auf dem Display wird eine Alarmmeldung angezeigt
- das Alarmrelais schließt den Kontakt
- das Lüfterrelais schließt den Kontakt (trifft nur bei Übertemperatur zu).
Trifft die Auslösebedingung nicht mehr zu, nimmt der RVT nach Ablauf einer Verzögerungszeit die Reglertätigkeit
wieder auf. Die Verzögerungszeit hängt von der Art der Störung ab. Der Neuanlauf nach einer Alarmauslösung ist im
Anhang A4 eingehend erläutert.
Kommentar 1 : wenn aktiviert, kann die externe Fehlerüberwachung (Ext. Schutz) durch Anlegen eines Signals an den RVT-Eingang OPTO2 (vgl. Abschnitt 1.3) die Funktion auslösen.
Kommentar 2 : der RVT ist mit einem Eigenschutz gegen interne Temperaturen über 85°C ausgestattet. Bei Überschreitung dieses Wertes wird die beschriebene Aktion ausgelöst. Der RVT nimmt den
Betrieb automatisch wieder auf, sobald die Innentemperatur unter 80°C abgefallen ist.
Kommentar 3 : der Schutz gegen Übertemperatur ist voreingestellungsmäßig deaktiviert. Wenn ein Schwellwert eingegeben wird, überprüft der RVT den Temperaturfühleranschluß. Wenn ein defekter
Temperaturfühler ermittelt wird, schließt der RVT das Alarmrelais und das Lüfterrelais, die Kondensatorstufen werden jedoch nicht abgeschaltet.
T1 Lüfter Ein :
Temperaturschwellwert, ab dem das Lüfterrelais den Kontakt schließt. Diese Funktion ist deaktiviert, wenn kein Temperaturfühler 1 (optional) vorhanden ist.
T2 Lüfter Ein :
Temperaturschwellwert, ab dem das Lüfterrelais den Kontakt schließt. Diese Funktion ist deaktiviert, wenn kein Temperaturfühler 2 (optional)
vorhanden ist.
Progr.-Sperre :
die Programmier-Sperre ermöglicht den Schutz der Anlagenparameter gegen Änderungen. Vor gesperrten Parametern wird das Symbol
angezeigt. Bei Programmier-Sperre EIN ist keine Parameteränderung möglich (vgl. ebenfalls Abschnitt 4.2.1.1).
Für die Entriegelung der Programmier-Sperre muß die nachstehende Tastenfolge eingegeben werden :
28
Betätigen Sie
Programmier-Sperre zu aktivieren.
„AUS" blinkt.
oder
, um die
