Sitztiefe Einstellen Ohne Austausch Der; Sitzträgerplatten - Invacare Storm4 Gebrauchsanweisung

- Wenn die Sitzträgerplatten nicht getauscht werden
müssen, nach Kapitel 5.15.3 Sitztiefe einstellen ohne
Austausch der Sitzträgerplatten, Seite 67.
- Wenn die Sitzträgerplatten getauscht werden müssen,
nach Kapitel 5.15.4 Sitztiefe einstellen mit Austausch der
Sitzträgerplatten, Seite 68.

5.15.3 Sitztiefe einstellen ohne Austausch der

Sitzträgerplatten

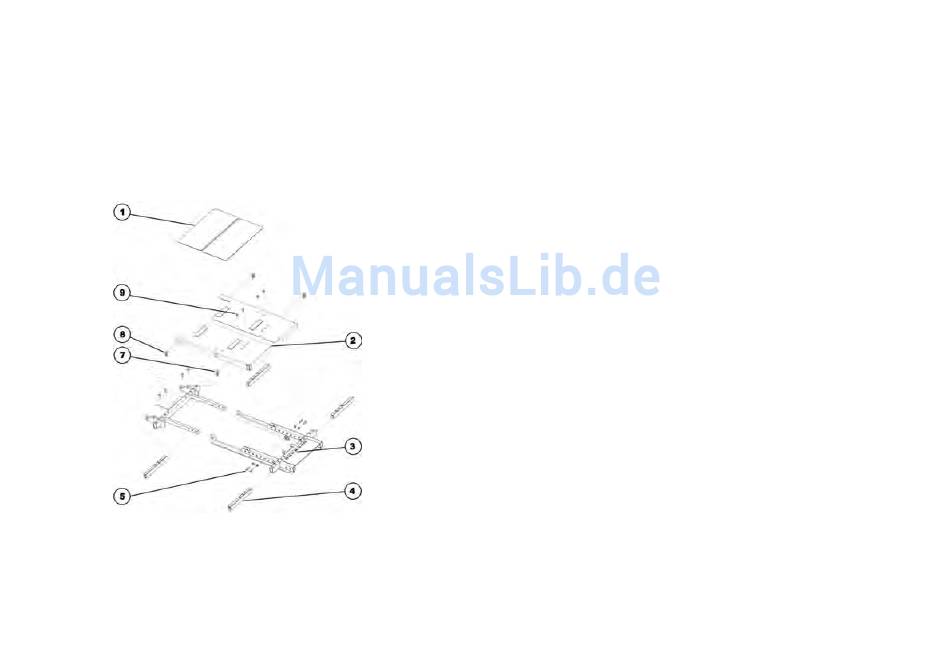

Fig. 5-2 Explosionsdarstellung des Sitzträgers
Demontage:
1. Entfernen Sie die Armlehnen.
2. Entfernen Sie das Sitzkissen.
3. Entfernen Sie die Deckplatten (1).
1529687-T
4. Lösen und entfernen Sie die zwei
Innensechskantschrauben (8), die sich hinten
seitlich an der Sitzträgerplatte befinden und diesen mit
den Querstreben (4) verbinden.
5. Wiederholen Sie diese Arbeitsschritte auf der anderen
Seite des Sitzes.
6. Lösen und entfernen Sie die beiden
Innensechskantschrauben (5) inkl. der Unterlegscheiben.
Montage:
1. Ziehen Sie den Sitzträger auf die gewünschte Länge, so
dass sich die Innensechskantschrauben (5) in die Löcher
entsprechend der Tabelle (siehe oben) einsetzen lassen.
2. Setzen Sie die Innensechskantschrauben (5) inkl.
Unterlegscheiben wieder ein und ziehen Sie diese an.
3. Montieren Sie die zwei Innensechskantschrauben (8),
die sich hinten seitlich an dem Sitzträger befinden und
diesen mit den Querstreben (4) verbinden. Es müssen
andere Löcher der drei Lochpaare für die Schrauben
verwendet werden als bei der Demontage.
4. Montieren Sie alle entfernten Teile.
Inbetriebnahme
67
