8. Kontermutter wieder festdrehen
9.
Beinstütze in die gewünschte Position bringen.
10. Feststellknauf wieder festziehen.

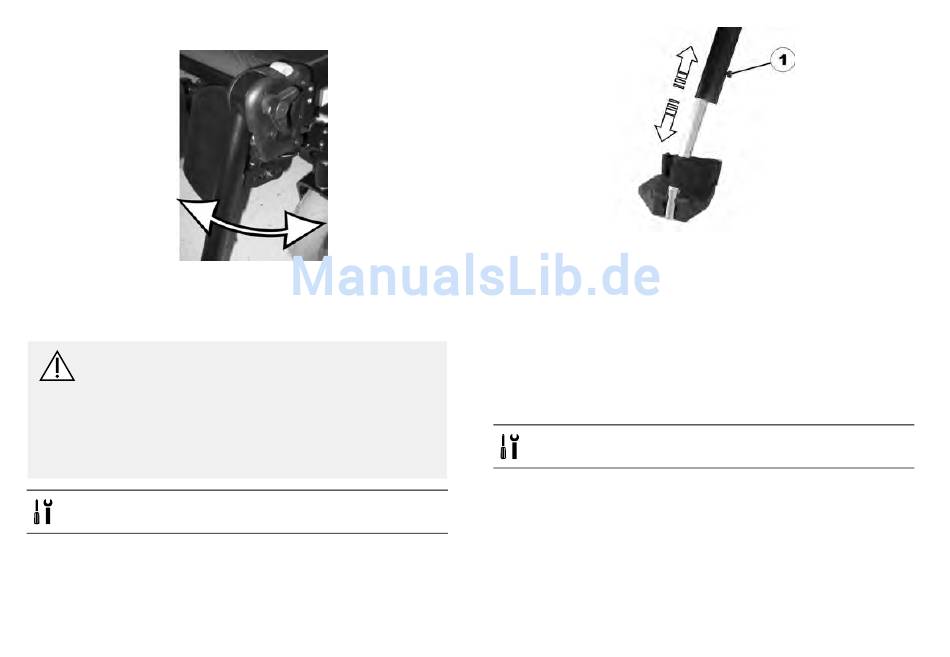

5.21.4 Länge der Beinstütze einstellen
VORSICHT!
Verletzungsgefahr durch falsche Einstellung von
Fußrasten und Beinstützen
– Vor und während jeder Fahrt muss unbedingt
darauf geachtet werden, dass die Beinstützen
weder die Schwenkräder noch den Boden
berühren.
• 5-mm–Innensechskantschlüssel
82
1. Lösen Sie die Schrauben (1) mit dem
Innensechskantschlüssel.
2. Stellen Sie die gewünschte Länge ein.
3. Drehen Sie die Schrauben wieder fest.

5.21.5 Tiefe der Wadenplatte einstellen

Die Tiefe der Wadenplatte kann über das Halteblech
eingestellt werden. Die Lochkombinationen des Halteblechs
erlauben 5 verschiedene Tiefeneinstellungen.
• 10-mm–Maulschlüssel
