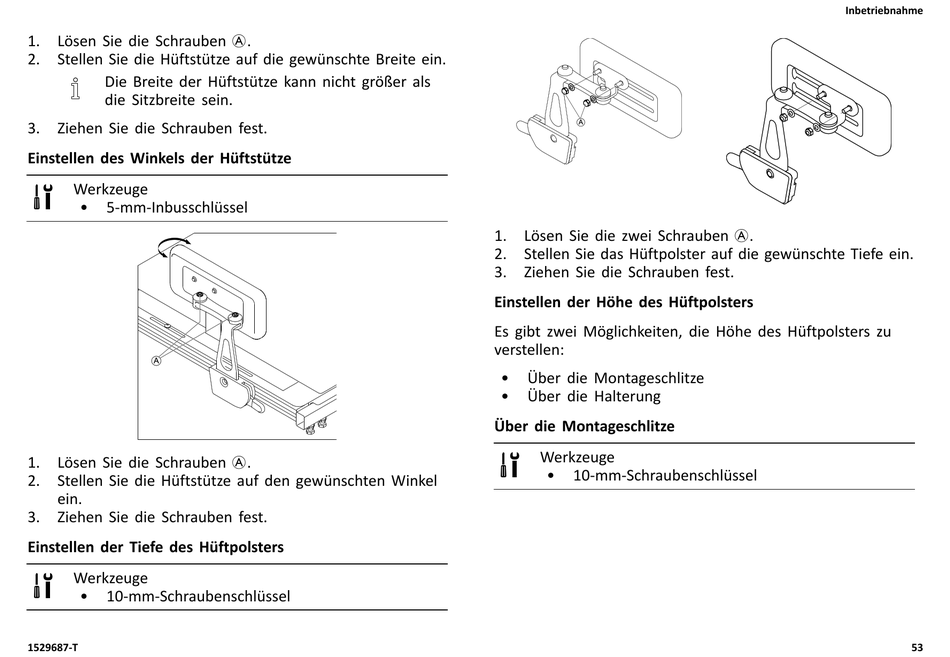

Invacare Storm4 Gebrauchsanweisung Seite 53

1. Lösen Sie die Schrauben A.
2. Stellen Sie die Hüftstütze auf die gewünschte Breite ein.
Die Breite der Hüftstütze kann nicht größer als
die Sitzbreite sein.
3. Ziehen Sie die Schrauben fest.
Einstellen des Winkels der Hüftstütze
Werkzeuge
• 5-mm-Inbusschlüssel
1. Lösen Sie die Schrauben A.
2. Stellen Sie die Hüftstütze auf den gewünschten Winkel
ein.
3. Ziehen Sie die Schrauben fest.
Einstellen der Tiefe des Hüftpolsters
Werkzeuge
• 10-mm-Schraubenschlüssel
1529687-T
1. Lösen Sie die zwei Schrauben A.
2. Stellen Sie das Hüftpolster auf die gewünschte Tiefe ein.
3. Ziehen Sie die Schrauben fest.
Einstellen der Höhe des Hüftpolsters
Es gibt zwei Möglichkeiten, die Höhe des Hüftpolsters zu
verstellen:
• Über die Montageschlitze
• Über die Halterung
Über die Montageschlitze
Werkzeuge
• 10-mm-Schraubenschlüssel
