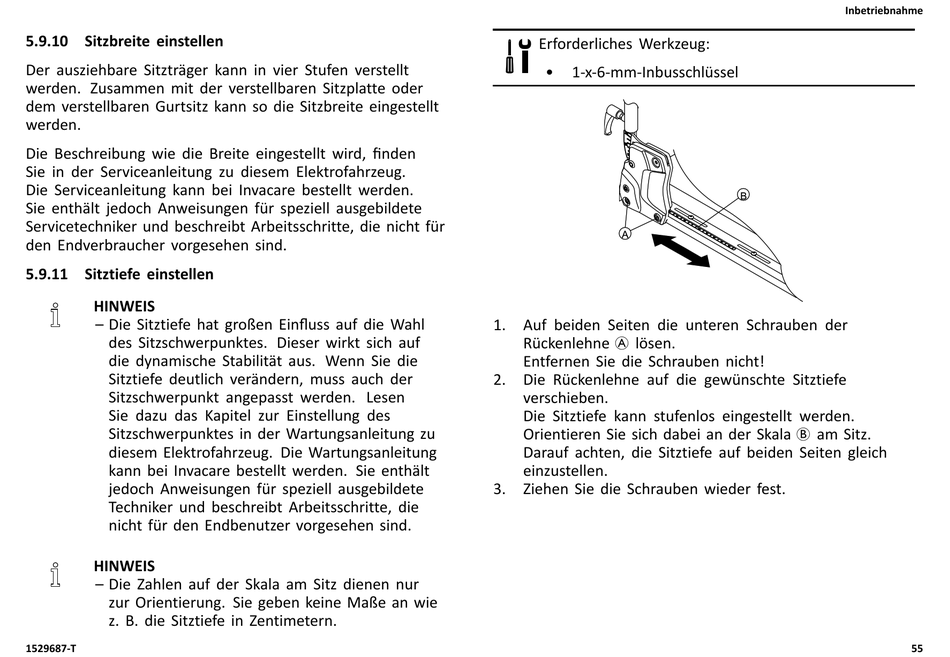

5.9.10 Sitzbreite einstellen

Der ausziehbare Sitzträger kann in vier Stufen verstellt
werden. Zusammen mit der verstellbaren Sitzplatte oder
dem verstellbaren Gurtsitz kann so die Sitzbreite eingestellt
werden.
Die Beschreibung wie die Breite eingestellt wird, finden
Sie in der Serviceanleitung zu diesem Elektrofahrzeug.
Die Serviceanleitung kann bei Invacare bestellt werden.
Sie enthält jedoch Anweisungen für speziell ausgebildete
Servicetechniker und beschreibt Arbeitsschritte, die nicht für
den Endverbraucher vorgesehen sind.

5.9.11 Sitztiefe einstellen

HINWEIS
– Die Sitztiefe hat großen Einfluss auf die Wahl
des Sitzschwerpunktes. Dieser wirkt sich auf
die dynamische Stabilität aus. Wenn Sie die
Sitztiefe deutlich verändern, muss auch der
Sitzschwerpunkt angepasst werden. Lesen
Sie dazu das Kapitel zur Einstellung des
Sitzschwerpunktes in der Wartungsanleitung zu
diesem Elektrofahrzeug. Die Wartungsanleitung
kann bei Invacare bestellt werden. Sie enthält
jedoch Anweisungen für speziell ausgebildete
Techniker und beschreibt Arbeitsschritte, die
nicht für den Endbenutzer vorgesehen sind.
HINWEIS
– Die Zahlen auf der Skala am Sitz dienen nur
zur Orientierung. Sie geben keine Maße an wie
z. B. die Sitztiefe in Zentimetern.
1529687-T
Erforderliches Werkzeug:
• 1-x-6-mm-Inbusschlüssel
1. Auf beiden Seiten die unteren Schrauben der
Rückenlehne A lösen.
Entfernen Sie die Schrauben nicht!
2. Die Rückenlehne auf die gewünschte Sitztiefe
verschieben.
Die Sitztiefe kann stufenlos eingestellt werden.
Orientieren Sie sich dabei an der Skala B am Sitz.
Darauf achten, die Sitztiefe auf beiden Seiten gleich
einzustellen.
3. Ziehen Sie die Schrauben wieder fest.
Inbetriebnahme
55
