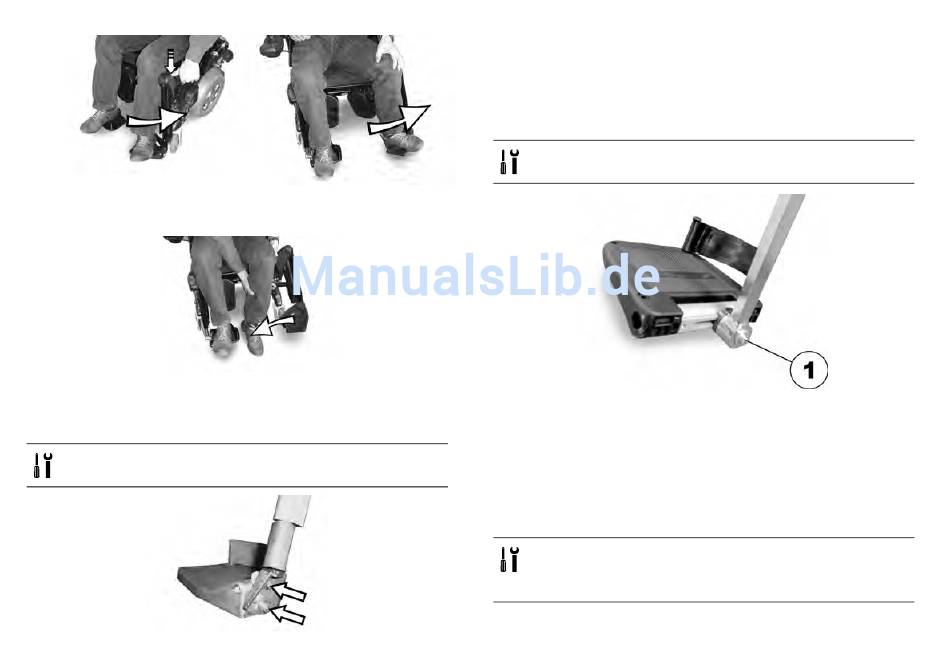

Beinstütze entriegeln und nach außen schwenken.
Die Wadenplatte schwenkt selbsttätig nach hinten.
3.
Bein über den Fersengurt heben und auf den Boden
stellen.
5.22.7 Winkeleinstellbare Fußplatte einstellen
• 5-mm–Innensechskantschlüssel
1529687-T
1. Beide Feststellschrauben der Fußplatte mit dem
Innensechskantschlüssel lösen.
2. Gewünschten Winkel einstellen.
3. Schrauben wieder festdrehen.
5.22.8 Winkel- und tiefenverstellbare Fußplatte einstellen
• 5-mm–Innensechskantschlüssel
1. Feststellschraube der Fußplatte (1) mit dem
Innensechskantschlüssel lösen.
2. Fußplatte auf den gewünschten Winkel bzw. die
gewünschte Tiefe einstellen.
3. Schraube wieder festdrehen.
5.23 Winkeleinstellbare Fußplatte
Erforderliches Werkzeug:
• Torx-Schraubenschlüssel T25
• 5-mm-Inbusschlüssel
Inbetriebnahme
87
