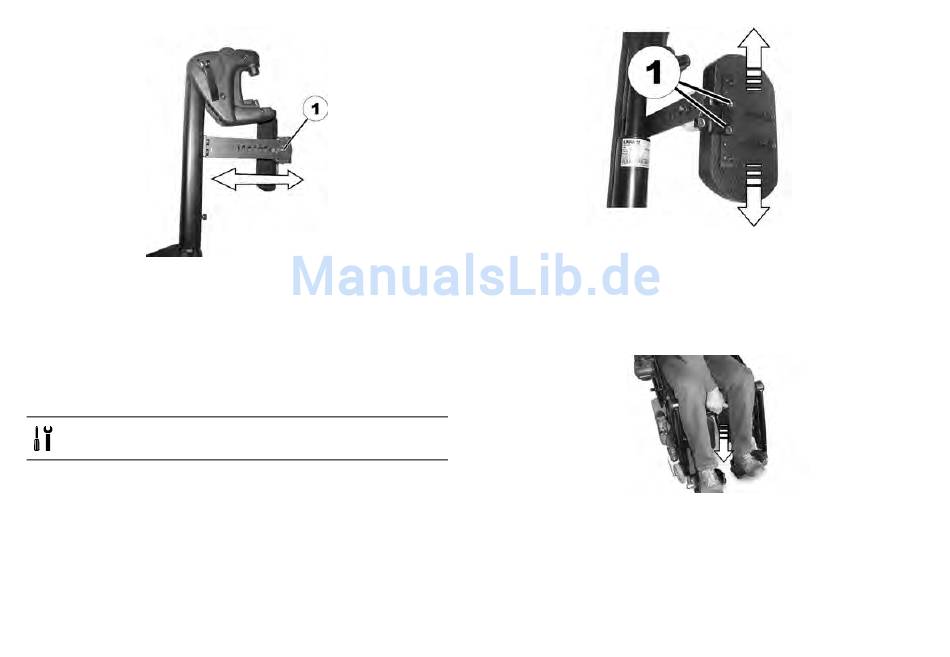

1. Mutter (1) mit dem Gabelschlüssel lösen und entfernen.
2. Gewünschte Tiefe einstellen. Beachten Sie dabei bitte,
dass die runden Löcher für die Halteschraube der
Wadenplatte vorgesehen sind, die länglichen Löcher für
den Metallstift ohne Gewinde.
3. Mutter wieder aufschrauben und festdrehen.
5.21.6 Höhe der Wadenplatte einstellen
• 4-mm–Innensechskantschlüssel
1529687-T
1. Schrauben (1) mit dem Innensechskantschlüssel lösen.
2. Gewünschte Position einstellen.
3. Schrauben wieder festdrehen.
5.21.7 Wadenplatte zum Aussteigen entriegeln und nach
hinten schwenken
1.
Wadenplatte gerade nach unten drücken.
Die Wadenplatte ist entriegelt.
2.
