Einbau-, Betriebs- und Wartungsanleitung

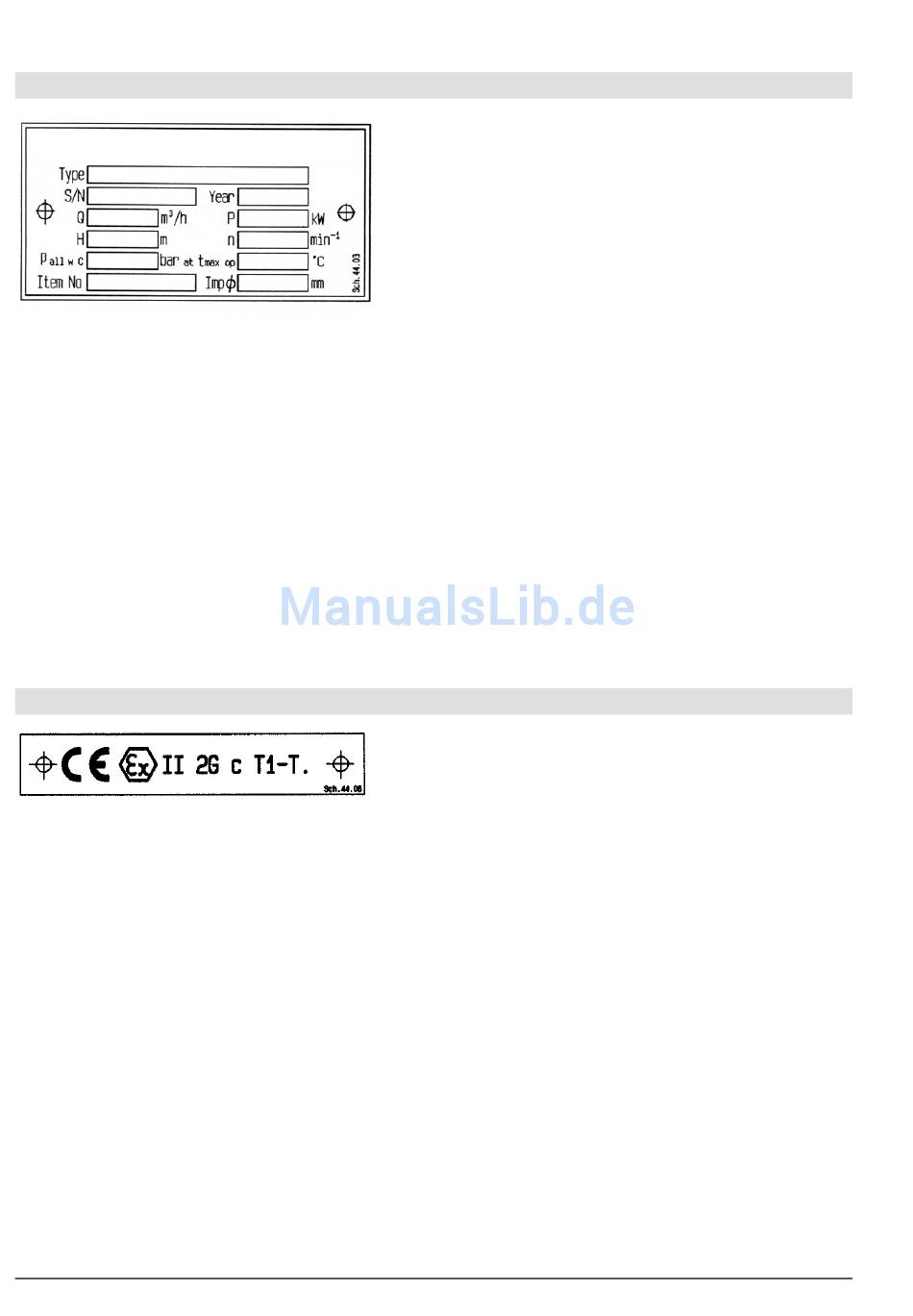

Leistungsschild der Pumpe
Type *)
Typenbezeichnung der Pumpe
S/N *)
Fabrikationsnummer
Year
Baujahr
Q
Förderstrom im Betriebspunkt
P
Antriebsleistung im Betriebspunkt
H
Förderhöhe (Energiehöhe) im Betriebspunkt
n
Drehzahl
p
Maximal zulässiger Gehäuse-Betriebsdruck
all w C
(=der höchste Austrittsdruck bei der festge-
legten Arbeitstemperatur, bis zu dem das
Pumpengehäuse verwendet werden kann).
t
Maximal zulässige Arbeitstemperatur der
max op
Förderflüssigkeit
Item No kundenspezifische Auftragsnummer
Imp∅
Außendurchmesser des Laufrades
ATEX-Schild (nur für Pumpen entsprechend 94/9/EG)
CE
Kennzeichnung der Übereinstimmung mit
der Richtlinie 94/9/EG
Ex
spezifische
Explosionsschutz
II
Symbol für die Gerätegruppe
2G
Symbol
für
explosionsfähige Atmosphäre durch Gase,
Dämpfe oder Nebel (G)
c
Symbol für die verwendete Zündschutzart
(konstruktive Sicherheit "c")
T1-T.
Symbol zur Bezeichnung des theoretisch
verfügbaren Bereiches
klassen - Angaben zur Temperaturklasse
siehe Kapitel 2.7.5; Angaben zur maximal
zulässigen Temperatur der Förderflüssigkeit
siehe Leistungsschild, Datenblatt und / oder
Auftragsbestätigung.
ICV 100-german
Artikel Nr. 771076047
Kennzeichnug
für
die
Gerätekategorie
der Temperatur-
Seite 2
*) Mit diesen Angaben sind für den Hersteller alle
Ausführungsdetails und Werkstoffe genau definiert.
Sie sind daher bei allen Rückfragen beim Hersteller
und bei der Bestellung von Ersatzteilen unbedingt
anzugeben.
Die Konformität mit der Richtlinie 94/9/EG "Geräte
und
Schutzsysteme
Verwendung in explosionsgefährdeten Bereichen"
den
wird
durch
Konformitätserklärung und der Anbringung des ATEX-
Schild auf der Pumpe (Traglagerlaterne) erklärt. Das
(2),
ATEX-Schild wird zusätzlich zum Leistungsschild
angebracht.
Baureihe ICV
zur
bestimmungsgemäßen
die
Ausstellung
der
Ausgabe 10/2016
EG-
Revision 02
