Einbau-, Betriebs- und Wartungsanleitung

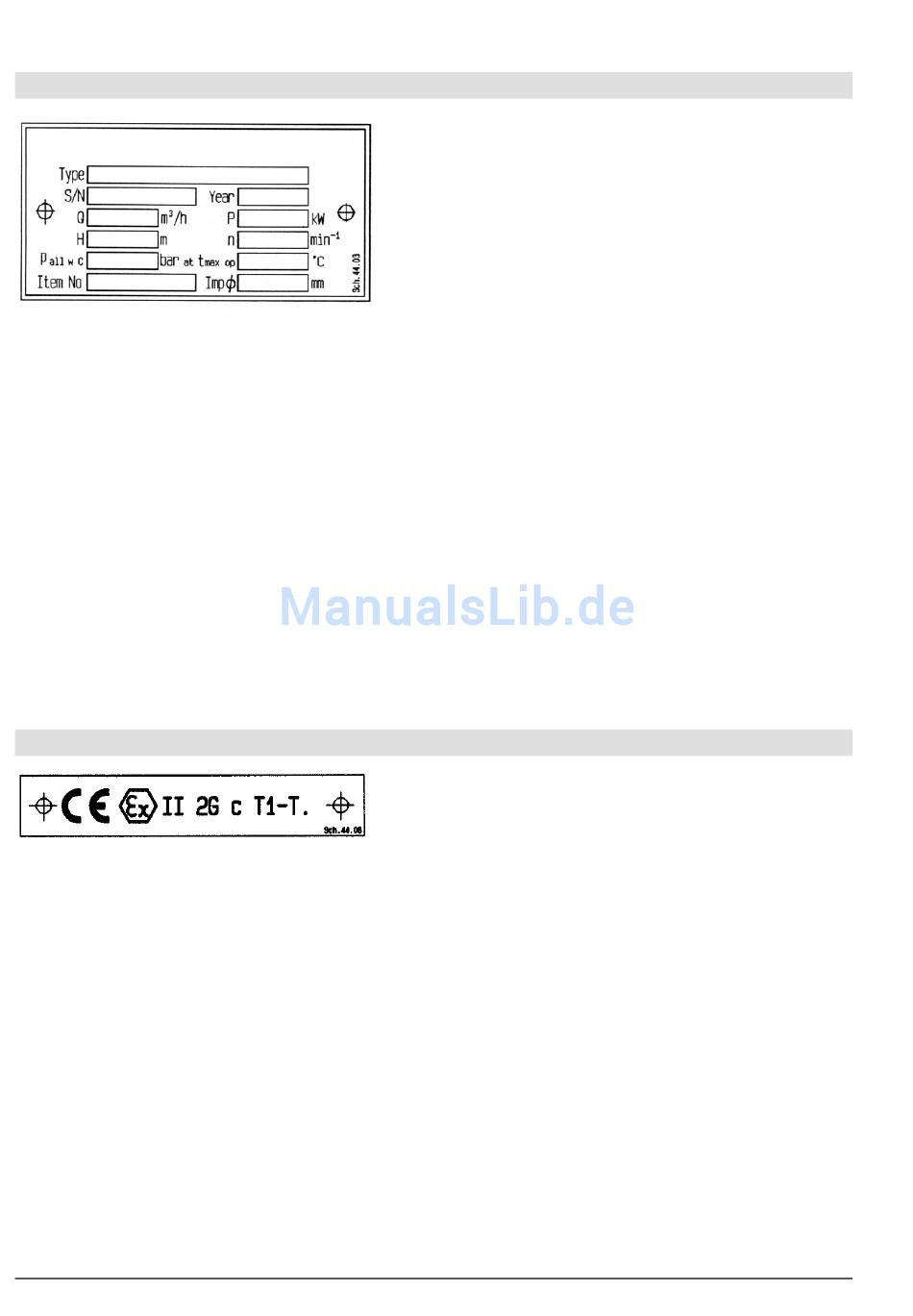

Leistungsschild der Pumpe
Type *) Typenbezeichnung der Pumpe
S/N *) Fabrikationsnummer
Year
Baujahr
Q
Förderstrom im Betriebspunkt
P
Antriebsleistung im Betriebspunkt
H
Förderhöhe (Energiehöhe) im Betriebspunkt
n
Drehzahl
p
Maximal zulässiger Gehäuse-Betriebsdruck
all w C
(=der
höchste
festgelegten Arbeitstemperatur, bis zu dem
das
Pumpengehäuse
kann).
t
Maximal
zulässige
max op
Förderflüssigkeit
Item No kundenspezifische Auftragsnummer
Imp∅
Außendurchmesser des Laufrades
ATEX-Schild (nur für Pumpen entsprechend 94/9/EG)
CE
Kennzeichnung der Übereinstimmung mit der
Richtlinie 94/9/EG
Ex
spezifische
Explosionsschutz
Symbol für die Gerätegruppe
II
2G
Symbol
für
explosionsfähige Atmosphäre durch Gase,
Dämpfe oder Nebel (G)
c
Symbol für die verwendete Zündschutzart
(konstruktive Sicherheit "c")
T1-T.
Symbol zur Bezeichnung des theoretisch
verfügbaren
Bereiches
klassen - Angaben zur Temperaturklasse
siehe Kapitel 2.7.5; Angaben zur maximal
zulässigen Temperatur der Förderflüssigkeit
siehe Leistungsschild, Datenblatt und / oder
Auftragsbestätigung.
ICP 100-german
Artikel Nr. 771076016
Austrittsdruck
bei
verwendet
werden
Arbeitstemperatur
Kennzeichnug
für
die
Gerätekategorie
der
Temperatur-
Seite 2
*) Mit diesen Angaben sind für den Hersteller alle
Ausführungsdetails und Werkstoffe genau definiert.
Sie sind daher bei allen Rückfragen beim Hersteller
und bei der Bestellung von Ersatzteilen unbedingt
anzugeben.
der
der
Die Konformität mit der Richtlinie 94/9/EG "Geräte
und Schutzsysteme zur bestimmungsgemäßen Ver-
den
wendung in explosionsgefährdeten Bereichen" wird
durch die Ausstellung der EG-Konformitätserklärung
und der Anbringung des ATEX-Schild auf der Pumpe
(2),
(Lagerträger) erklärt. Das ATEX-Schild wird zusätzlich
zum Leistungsschild angebracht.
Baureihe ICP
Revision 02
Ausgabe 10/2016
