Nota: para asegurar un funcionamiento correcto, duradero y estable, se recomienda el uso de las
baterías recargables de calidad del tipo doble A (AA) con una capacidad de no inferior a 2500
mAh. No use las baterías de tipos diferentes o baterías con diferentes niveles de carga.
El instrumento puede funcionar con una fuente externa de alimentación
(clavija 2,1mm) o de la red eléctrica de automóvil. La banda de tensiones de
entrada es desde 8,4 V hasta 15 V. La potencia consumida es de hasta 3 W.
La fuente externa de alimentación (AC/DC) se debe conectar al enchufe
"Power" (14) que se encuentra en la parte posterior del panel derecho del
instrumento.
¡Atención!
En el enchufe de alimentación que se conecta al visor,
el contacto central debe ser "+". Es posible la
marcación en el enchufe o en la fuente de alimentación
-
+

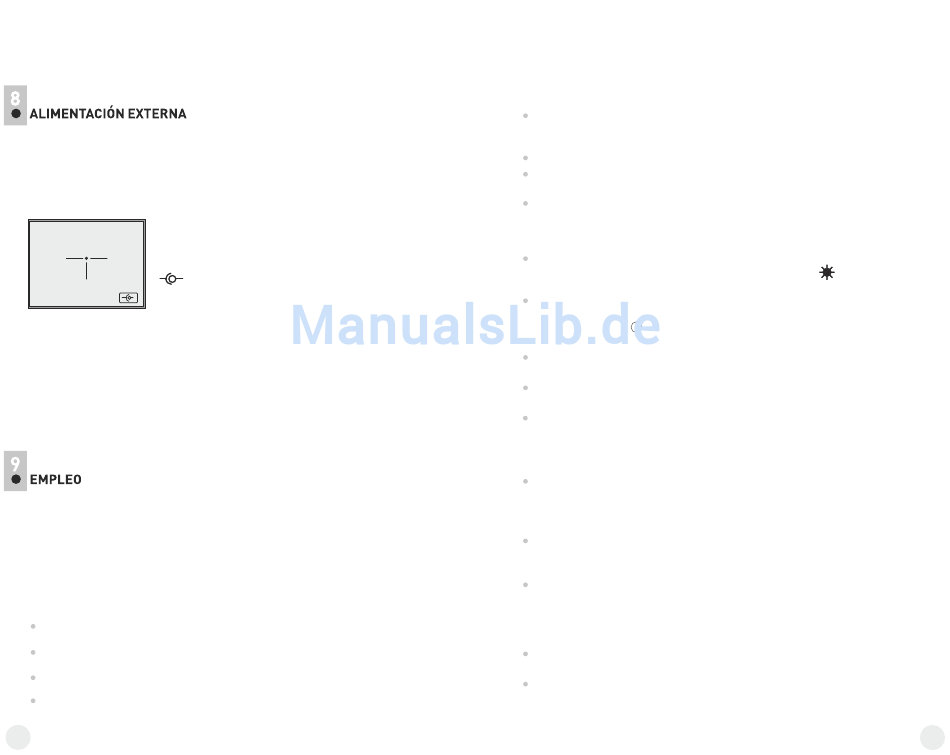

Al conectar una fuente externa de alimentación (en el tablero de información aparece un
pictograma (ver la figura), la alimentación desde las baterías/acumuladores se
desconecta.
¡Durante el funcionamiento de una fuente externa de alimentación, no se lleva a cabo
la carga de los acumuladores!
Nota: recomendamos utilizar la fuente de alimentación externa EPS3 o EPS5, los
cuales aseguran un funcionamiento autónomo desde 9 hasta 20 horas.
Instalación del montaje
Antes del uso del visor, hay que instalar el montaje.
Ud. puede utilizar el visor con diferentes tipos de montajes – Euro-prisma, Weaver,
soporte lateral, adaptador MAK, etc., que permiten montar el visor en muchos
tipos de arma.
Las muescas de apriete en la base del visor permiten la instalación del montaje en
varios posiciones. Diferentes opciónes de la posición del montaje permiten
asegurar la distancia pupilar mejor para su tipo de las armas.
Con los tornillos y la llave hexagonal junte el montaje a la base del visor (vea
la figura - página 47);
Instale su visor sobre las armas para probar que la posición elejida sea
cómoda; desmonte el montaje.
Desatornille los tornillos a medias, aplique fijador a la rosca de los tornillos y
atorníllelos; permita que el fijador se seque un tiempo.
El visor está listo para la instalación sobre las armas.
50
Nota: el cambio de posición del montaje puede hacer que tenga que reglar
el visor nuevamente.
Conexión y ajuste de la imagen
Instale las pilas en conformidad con la sección "Instalación de las
baterías" o conecte la fuente externa de alimentación de acuerdo con las
recomendaciones.
Abra la tapa del objetivo (2).
Encienda el visor, girando el conmutador (3) a la posición "ON" – dentro
de unas segundas se encenderá la pantalla.
Ajuste una imagen clara de los símbolos en la pantalla girando del anillo
del ajuste dióptrico del ocular (4). Después del ajuste,
independientemente de la distancia y de las otras condiciones, no es
necesario girar el anillo del ajuste dióptrico (4).
Para ajustar el brillo de la pantalla, gire la manilla (18). El nivel de brillo -
desde 0 hasta 20 – se muestra a la derecha del ícono
información.
Para la conmutación al modo de ajuste del contraste de la pantalla,
presione el botón (16). En el tablero de información aparecerá el ícono
correspondiente , a la derecha de éste estará el nivel de contraste -
desde 0 hasta 20.
Con el botón "INV" (21) Ud. puede cambiar el color de la retícula desde el
rojo hasta el verde.
Elija un objeto inmóvil de observación que esté alejado a cierta distancia,
por ejemplo, 100 m.
Con el giro del mando de enfoque (17) del objetivo obtenga la máxima
calidad de la imagen. Para ajustar rapidamente al objetivo que se
encuentre a una distancia de 100 metros, instale la marca del mando de
enfoque (17) del objetivo frente a la marca "100".
¡Atención! El alcance del enfocado en dependencia del nivel de
iluminación – en condiciones de día la marca "100 m" en la manilla
de enfocado corresponde a la distancia de alrededor de 10 m.
Para elevar la multiplicidad de aumento del instrumento, presionando el
botón "SCR" (20) el zoom digital. Como resultado de esto, el aumento
será de alrededor de 6,8x.
En condiciones de una iluminación nocturna insuficiente para realizar una
observación de calidad, encienda el iluminador IR de laser (19). Para ello
gire el conmutador (3) a la posición "IR". El iluminador IR posee tres
niveles de potencia – elija el necesario, colocando el conmutador (3) en la
• •
• •
posición "IR ", "IR " o "IR " . •
•
Al terminar de usar el visor, apaguelo girando el conmutador (3) a la
posición "OFF".
Cierre la tapa (2) del objetivo.
en el tablero de
