Le taux de charge s'affiche dans le panneau d'affichage.
Note: pour assurer un fonctionnement fiable et durable il est conseillé que vous utilisez des piles
rechargeables de qualité avec une capacité d'au moins 2500 mAh. Veuillez ne pas utiliser de piles
de différents types ou des piles avec des niveaux différents de charge.
L'appareil peut fonctionner à l'aide d'une source extérieure d'alimentation
(prise mâle 2,1mm) ou d'un réseau d'automobile. La plage de la tension
d'entrée varie de 8,4V à 15V. L'énergie absorbée est moins 3 W.
Une source extérieure d'alimentation (AC/DC) doit être raccordée au port
"Power" (14) qui se trouve sur le revers du panneau droit de l'appareil.
Attention!
Dans la cheville de contact de l'alimentation raccordée
au viseur le contact central doit être "+".
Le marquage possible sur la cheville de contact ou sur
la source d'alimentation

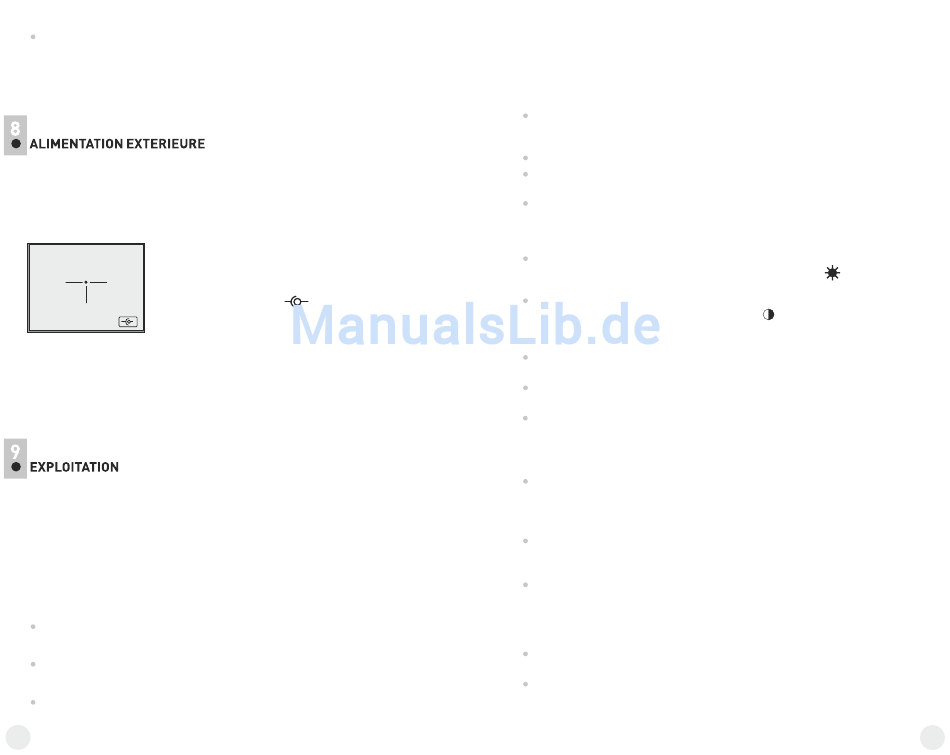

Lors du raccordement d'une source extérieure d'alimentation (sur le panneau d'affichage
apparaît une icône - voir la figure) l'alimentation par piles est coupée.
Pendant le fonctionnement à l'aide d'une source extérieure d'alimentation la charge
des accumulateurs ne se produit pas!
Remarque: veuillez utiliser l'alimentateur externe EPS3 ou EPS5, qui permet
d'assurer le fonctionnement autonome d'une durée de 9 à 20 heures.
Installation du montage
Avant d'utiliser la lunette de visée, vous devez installer le montage.
Le viseur peut être utilisé avec les types différents de montages - Euro-prisme,
Weaver, montage latéral, MAK etc. ce qui permet d'installer le viseur sur plusieurs
types d'armes.
Les trous de montage dans la base de la lunette de visée permettent au montage
d'être installé dans différentes positions. Le choix de la position de montage
permet à l'utilisateur d'assurer le dégagement oculaire adéquat en fonction du type
de fusil.
Fixer le montage à la base de la lunette de visée en utilisant la clé écrou-
hexagonal et vis (voir schéma d'installation - page 19). Installer la lunette
de visée sur un fusil et choisir la meilleur position.
Démonter la lunette, dévisser les vis à demi, appliquer un collant d'étanchéité
sur le filetage de la vis et la serrer suffisamment (ne pas sur-serrer). Laisser le
collant d'étanchéité sécher.
La lunette de visée est prête à être installée sur un fusil.
22
-
+
NB: le changement de position de montage peut nécessiter un nouveau
réglage.
Enclenchement et ajustage de l'image
Installez les piles selon les instructions du chapitre "Installation des piles"
ou raccordez une source extérieure d'alimentation selon les
recommandations.
Ouvrez le bouchon d'objectif (2).
Mettez le viseur en action en tournant le sélecteur (3) dans la position
"ON", l'écran est allumé en quelques secondes.
Réglez la netteté des symboles par la rotation de la boucle de correction
dioptrique de l'oculaire (4). Après ce réglage, quelles que soient la
distance et les autres conditions, il ne faut pas tourner la boucle de
correction dioptrique de l'oculaire (4).
Pour régler la luminosité de l'écran tournez le bouton (18). Le niveau de
brillance – de 0 à 20 – s'affiche à droite du pictogramme
d'affichage.
Appuyez sur le bouton (16), pour passer au mode de réglage de contraste
de l'afficheur. Le pictogramme approprié
d'affichage, à droite de ce pictogramme – le degré de contraste – de 0 à
20.
Le bouton "INV" (21) permet de changer la couleur du point du marque
de pointage, de passer de la couleur rouge à la couleur verte.
Sélectionnez un objet de surveillance immobile qui se trouve à distance
de 100 m, par exemple.
En tournant le bouton de focalisation de l'objectif (17) tâchez d'obtenir la
qualité maximum de l'image. Pour viser rapidement le but qui se trouve à
distance de 100 m fixez le marqueur du bouton de focalisation de l'objectif
(17) contre le marqueur "100".
Attention! La portée de focalisation varie en fonction du degré de
luminosité – dans les conditions d'éclairement naturel le marquage
"100m", prévu sur la poignée de focalisation, correspond à la
distance de 10m, à peu près.
Afin de pouvoir accroître le facteur multiple de l'appareil, activez le zoom
numérique, en appuyant sur le bouton "SCR" (20) 1,5x. Ceci vous
permettra d'obtenir un accroissement de l'ordre de 6,8x.
Dans les conditions de l'éclairage insuffisant pendant la nuit pour
améliorer la qualité de la surveillance mettez la torche infrarouge à laser
(19) en action. La torche IR présente trois niveaux de puissance,
choisissez le niveau voulu, en mettant le commutateur (3) en position
• •
• •
"IR ","IR " ou "IR " respectivement.
•
•
Après l'utilisation arrêtez le viseur en tournant le sélecteur (3) dans la
position "OFF".
Fermez le bouchon d'objectif (2).
sur le panneau
apparaît sur le panneau
